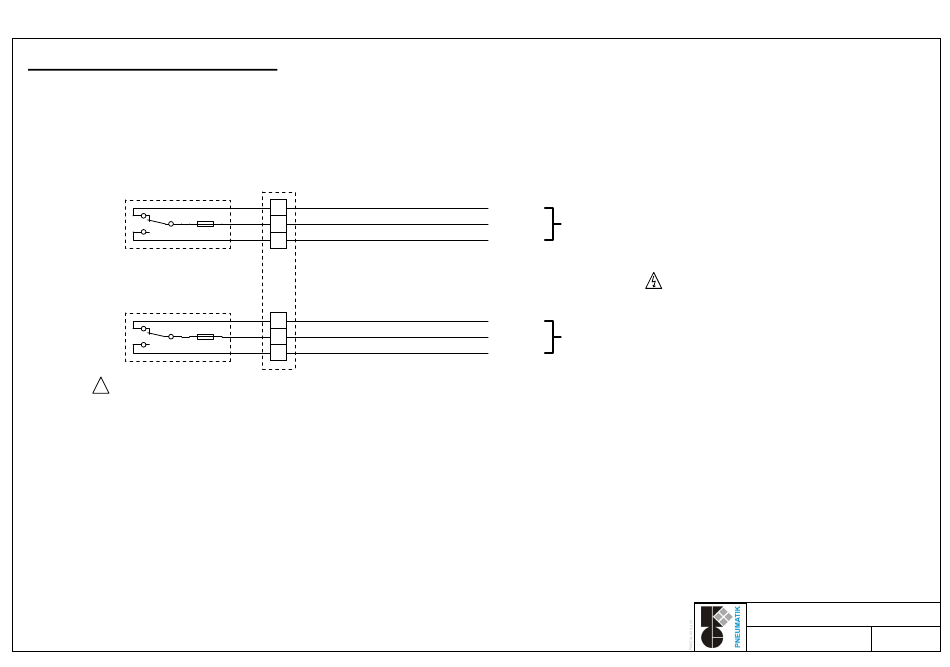

Centrale RWA version RWZ 4c
Contacts non polarisés (option PK)
P:F1
Relais PK interne.
Commute en cas d'alarme.
P:F2
Relais PK interne.
Etat représenté en mode non perturbé de l'installation (relais attiré).
!
Le relais commute (il retombe) en cas de perturbation (également si
la centrale est mise hors service).
Option PK
Option PK
P:
1
2
3
4
5
6
PK-A-NC
PK - Alarme
PK-A-C
PK-A-NO
PK-P-NC
PK-P-C
PK - Perturbation
PK-P-NO
Attention tension externe!
R:\RWZ4\c\Doku\RWZ4c.ddb - Fr\RWZ4cA18.sch
Rev. 1/06 Mo 27. Oct. 2006
Page 8 / 9
