Cycles : Fraisage de contour optimisé | DONNEES DE CONTOUR OCM (cycle 271, DIN/ISO : G271,
option 167)

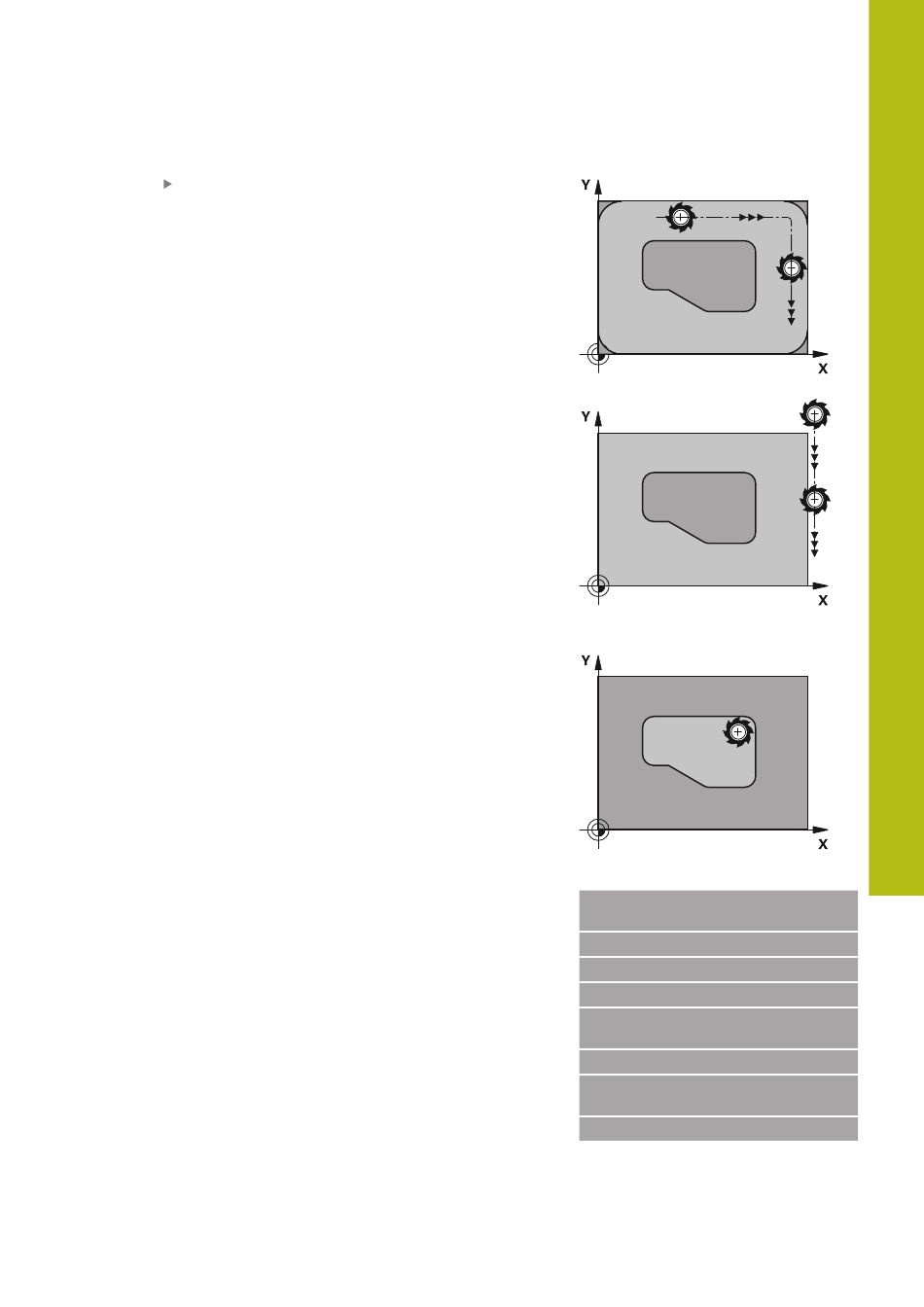

Q569 La 1ère poche est une limite ? Définir une
limite :
0 : Le premier contour de CONTOUR DEF est
interprété comme une poche.
1 : Le premier contour de CONTOUR DEF est
interprété comme une délimitation ouverte. Le
contour qui suit doit être un îlot
2 : Le premier contour de CONTOUR DEF est
interprété comme bloc de délimitation. Le contour
qui suit doit être une poche.
HEIDENHAIN | TNC 620 | Programmation des cycles d'usinage | 01/2021
Q569 = 0
Q569 = 1
Q569 = 2
Exemple
59 CYCL DEF 271 DONNEES CONTOUR
OCM
Q203=+0 ;COORD. SURFACE PIECE
Q201=-20 ;PROFONDEUR
Q368=+0 ;SUREPAIS. LATERALE
Q369=+0 ;SUREP. DE
PROFONDEUR
Q260=+100 ;HAUTEUR DE SECURITE
Q578=+0.2 ;FACTEUR COIN
INTERIEUR
Q569=+0 ;LIMITE OUVERTE
