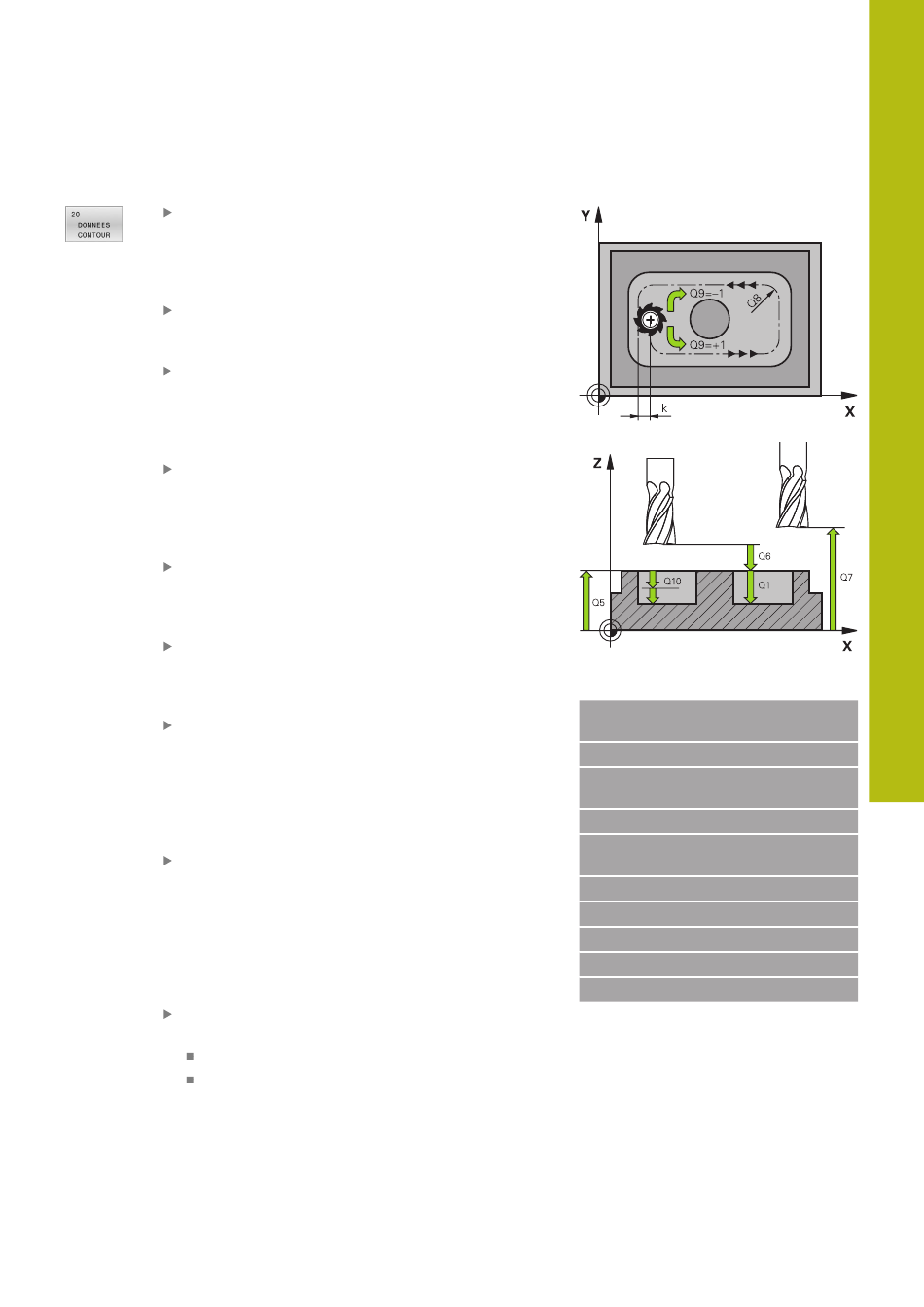

Cycles : Poche de contour | DONNEES DE CONTOUR (cycle 20, DIN/ISO : G120, option 19)
Paramètres du cycle
Q1 Profondeur de fraisage? (en incrémental) :
distance entre la surface de la pièce et le fond de
la poche.
Plage de programmation : -99999,9999 à
99999,9999
Q2 Facteur de recouvrement?: Q2 x rayon de
l'outil = passe latérale k.
Plage de programmation : +0,0001 à 1,9999
Q3 Surepaisseur finition laterale? (en
incrémental) : surépaisseur de finition dans le plan
d'usinage.
Plage de programmation : -99999,9999 à
99999,9999
Q4 Surep. finition en profondeur? (en
incrémental) : surépaisseur de finition pour la
profondeur.
Plage de programmation : -99999,9999 à
99999,9999
Q5 Coordonnées surface pièce? (en absolu) :
coordonnée absolue de la surface de la pièce.
Plage de programmation : -99999,9999 à
99999,9999
Q6 Distance d'approche? (en incrémental) :
distance entre la face frontale de l'outil et le la
surface de la pièce.
Plage de programmation : 0 à 99999,9999
Q7 Hauteur de securite? (en absolu) : hauteur
en valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle)
Plage de programmation : -99999,9999 à
99999,9999
Q8 Rayon interne d'arrondi? : rayon d'arrondi au
niveau des "angles" intérieurs ; la valeur saisie se
réfère à la trajectoire du centre de l'outil et elle
est utilisée pour calculer les déplacements en
douceur entre les éléments de contour.
pas un rayon que la CN insère comme élément
de contour entre les éléments programmés !
Plage de programmation : 0 à 99999,9999
Q9 Sens rotation ? sens horaire= -1 : sens
d'usinage des poches
Q9 = -1 en opposition pour poche et îlot
Q9 = +1 en avalant pour poche et îlot
Vous pouvez vérifier, voire remplacer, les paramètres d'usinage en
cas d'interruption du programme.
HEIDENHAIN | TNC 620 | Programmation des cycles d'usinage | 01/2021
Exemple
57 CYCL DEF 20 DONNEES DU
CONTOUR
Q1=-20
Q2=1
Q3=+0.2
Q4=+0.1
Q5=+30
Q6=2
Q8 n'est
Q7=+80
Q8=0.5
Q9=+1
;PROFONDEUR FRAISAGE
;FACTEUR
RECOUVREMENT
;SUREPAIS. LATERALE
;SUREP. DE
PROFONDEUR
;COORD. SURFACE PIECE
;DISTANCE D'APPROCHE
;HAUTEUR DE SECURITE
;RAYON D'ARRONDI
;SENS DE ROTATION
251
