M
'
ODE D

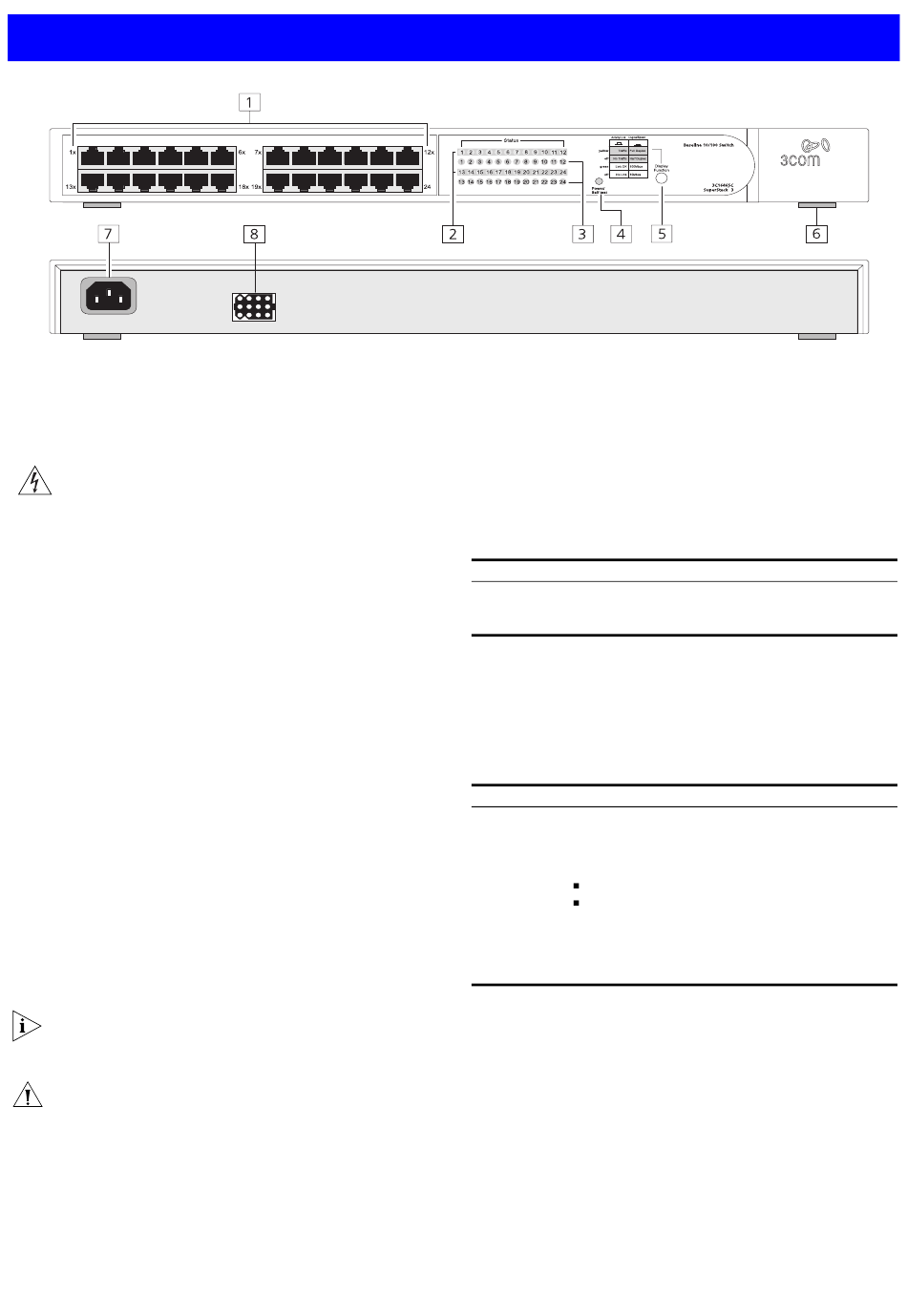

Les différents éléments représentés sur ce schéma se rapportent à
des sections numérotées du texte. L'illustration présente une unité
dotée de 24 ports.
Panneau frontal
24 Ports 10/100 RJ-45
1
AVERTISSEMENT : Ports RJ-45. Il s'agit de prises de
données RJ-45 protégées. Elles ne sont pas utilisables
comme prises de téléphone conventionnelles standard,
ni pour la connexion de l'unité à un réseau téléphonique
central privé ou public traditionnel. Ne raccordez à ces
prises que des connecteurs de données RJ-45, des
systèmes de réseaux de téléphonie ou des téléphones de
réseaux. Il est possible de brancher sur ces prises de
données des câbles protégés ou non-protégés équipés
des fiches de type correspondant.
Ports 10BASE-T/100BASE-TX
Le Baseline 10/100 Switch est équipé de 12 ports
(3C16464C) ou 24 ports (3C16465C) 10/100 Mbps à
auto-négociation.
Pour connecter un appareil au Baseline 10/100 Switch,
utilisez un câble TP de 100 Ohms protégé ou
non-protégé de catégorie 5 (ou un câble de catégorie 3
pour une connexion à 10 Mbps). La longueur de câble
maximale utilisable pour chaque connexion est de 100m
(328 pieds). Branchez une des extrémités du câble sur un
port RJ-45 du Baseline 10/100 Switch et l'autre sur le
port RJ-45 approprié du dispositif de connexion.
Chaque port du Baseline 10/100 Switch est à
auto-négociation : sa vitesse et son mode
duplex/semi-duplex sont déterminés automatiquement en
fonction des capacités de l'unité connectée.
Chaque port offre une connexion Auto MDIX et peut être
raccordé à un dispositif 10BASE-T ou à un dispositif
100BASE-TX.
S
i vous raccordez deux unités Baseline 10/100 Switch
ensemble, leur lien fonctionne à 100 Mbps en mode
duplex. Vous devez utiliser un câble de catégorie 5 pour
le raccordement des unités.
ATTENTION : Le Baseline 10/100 Switch accepte
l'auto-négociation en mode duplex. Si l'unité connectée
!
n'autorise pas l'auto-négociation, le switch va alors
fonctionner en mode semi-duplex (même si l'unité
fonctionne en mode duplex). Avec une telle
configuration, on peut constater une dégradation des
performances du réseau. En conséquence, 3Com vous
recommande d'utiliser des unités dotées de capacités
d'auto-négociation (et de veiller à activer
l'auto-négociation, s'il s'agit d'une option configurable).
EMPLOI DU
B
10/100 S
ASELINE
DEL Activity/Duplex Status (état activité/mode
2
de duplex)
La première (en haut) et la troisième rangée de DEL qui sont de
couleur jaune, indiquent l'état de l'activité ou le mode
duplex/semi-duplex des ports associés :
Lorsque le bouton Display Function est relâché out (sa
!
position normale), ces DEL indiquent l'activité de chaque
port. La DEL clignote lors de la transmission ou de la
réception de paquets sur le port.
Lorsque le bouton Display Function est enfoncé in, ces DEL
!
indiquent le mode duplex/semi-duplex de chacun des ports :
Status (état) Signification
Jaune
Éteint
DEL Link/Speed Status (lien/vitesse)
3
La deuxième et quatrième (en bas) rangées de DEL Status, qui
sont de couleur verte, indiquent l'état du lien ou la vitesse des
ports associés :
Lorsque le bouton Display Function est relâché out (sa
!
position normale), ces voyants indiquent l'état du lien de
chacun des ports.
Status (état) Signification
Vert
Éteint
2
WITCH
Le port fonctionne en mode duplex.
Si la liaison est établie, le port fonctionne en mode
semi-duplex.
Le lien a été établi et le segment connecté au port est en
service.
Si le lien n'a pas été établi, soit aucune unité n'est
connectée au port soit il y a un problème :
vérifiez que le dispositif connecté est sous tension
vérifiez que le type de câble utilisé est correct et n'est
pas défectueux.
Si ces contrôles ne permettent pas de déceler la cause du
problème, il est probable que l'unité ou le dispositif
connectés au port soit défectueux. Pour plus
d'informations, contactez votre fournisseur.
