Événements Baisses/Coupures/Variations rapides de tension/Hausses: un événement
est enregistré à chaque fois qu'un de ces paramètres dépasse les limites prédéfinies.
•
Événements Déséquilibre/Fréquence: un événement est enregistré à chaque fois
qu'une valeur RMS totale sur 10 minutes dépasse les limites prédéfinies.
Diagramme de tendance
Le diagramme de tendance affiche les changements dans le temps des valeurs du tableau.
Les fonctions Zoom et Curseur permettent d'examiner la tendance en détail. Vous pouvez
déplacer le zoom et le curseur à l'aide des flèches. Ces fonctions sont décrites dans le
chapitre 17.
Touches de fonction disponibles:
F1
F2
F3
F5
Graphique à barres
L'écran principal de surveillance du système reprend les harmoniques les plus faibles
pour chacune des trois phases. Si vous appuyez sur la touche de fonction F2, un écran de
type graphique à barres s'affiche. Celui-ci indique, pour 25 harmoniques et pour la
distorsion harmonique totale (THD), le pourcentage de temps que chaque phase a passé
dans les limites prédéfinies. Chaque graphique à barres offre une base large (représentant
par exemple une limite prédéfinie de 95 %) et un sommet étroit (représentant la limite
fixe de 100 %). Le graphique à barres passe du vert au rouge si les limites pour cette
harmonique sont dépassées.

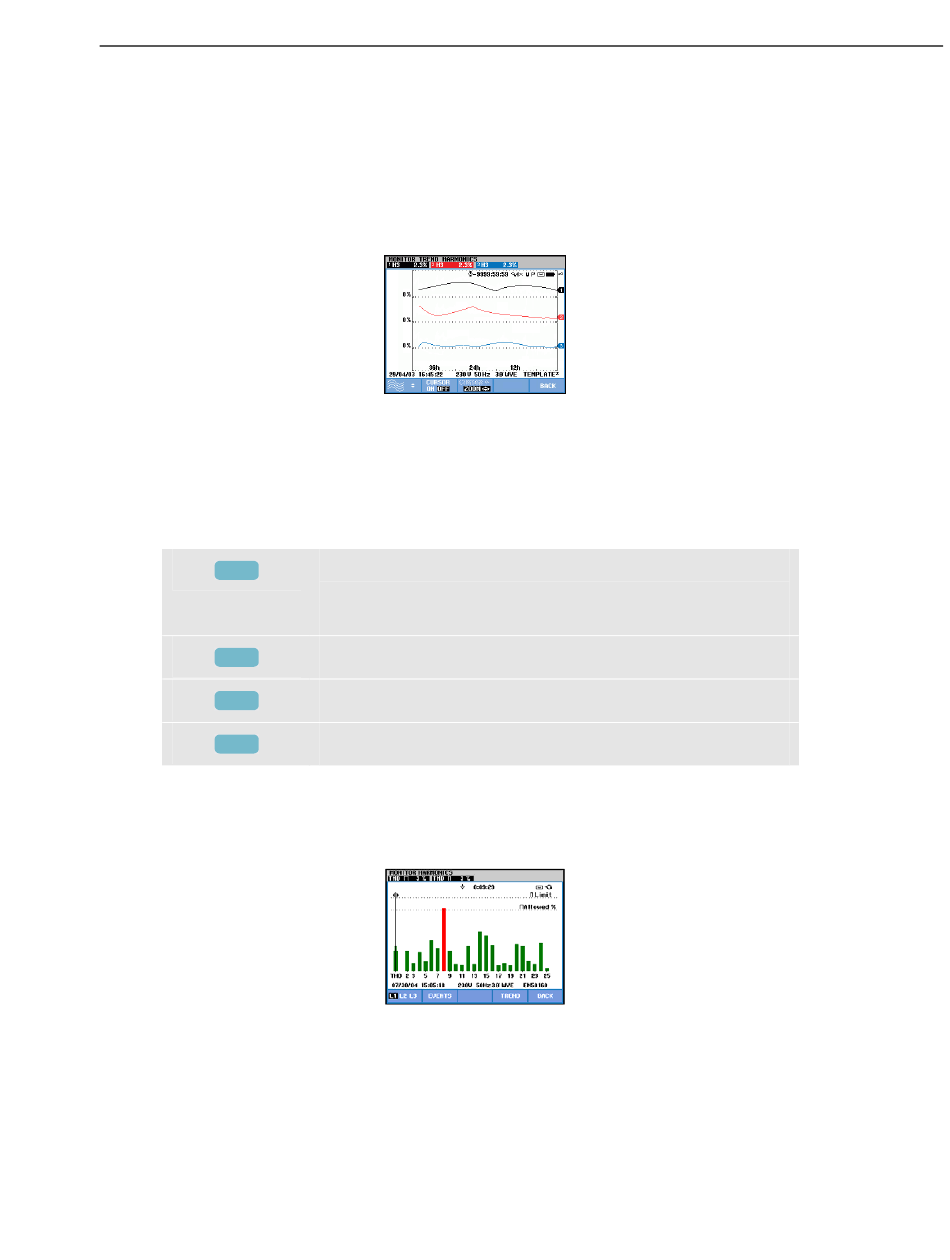

Figure 16-3. Diagramme de tendance
Permet de sélectionner un groupe de tendances à afficher à
l'aide de la flèche haut ou bas. Le groupe sélectionné
apparaît dans l'en-tête de l'écran.
Permet d'activer/de désactiver la fonction Curseur.
Transforme les touches de direction en curseur ou en zoom.
Permet de retourner au tableau des événements.
Figure 16-4. Graphique à barres
Surveillance de la qualité du courant
Diagramme de tendance
16
16-7
