Après avoir isolé les fils, ces derniers sont enfoncés dans
la borne (1) jusqu'à ce que l'isolement du fil pénètre dans
la borne et que le conducteur soit bien maintenu dans
la borne (2). Pour desserrer la liaison, il faut enfoncer la
touche de déverrouillage correspondante jusqu'en butée
à l'aide d'un tournevis et sortir ensuite le conducteur de la
borne (3).

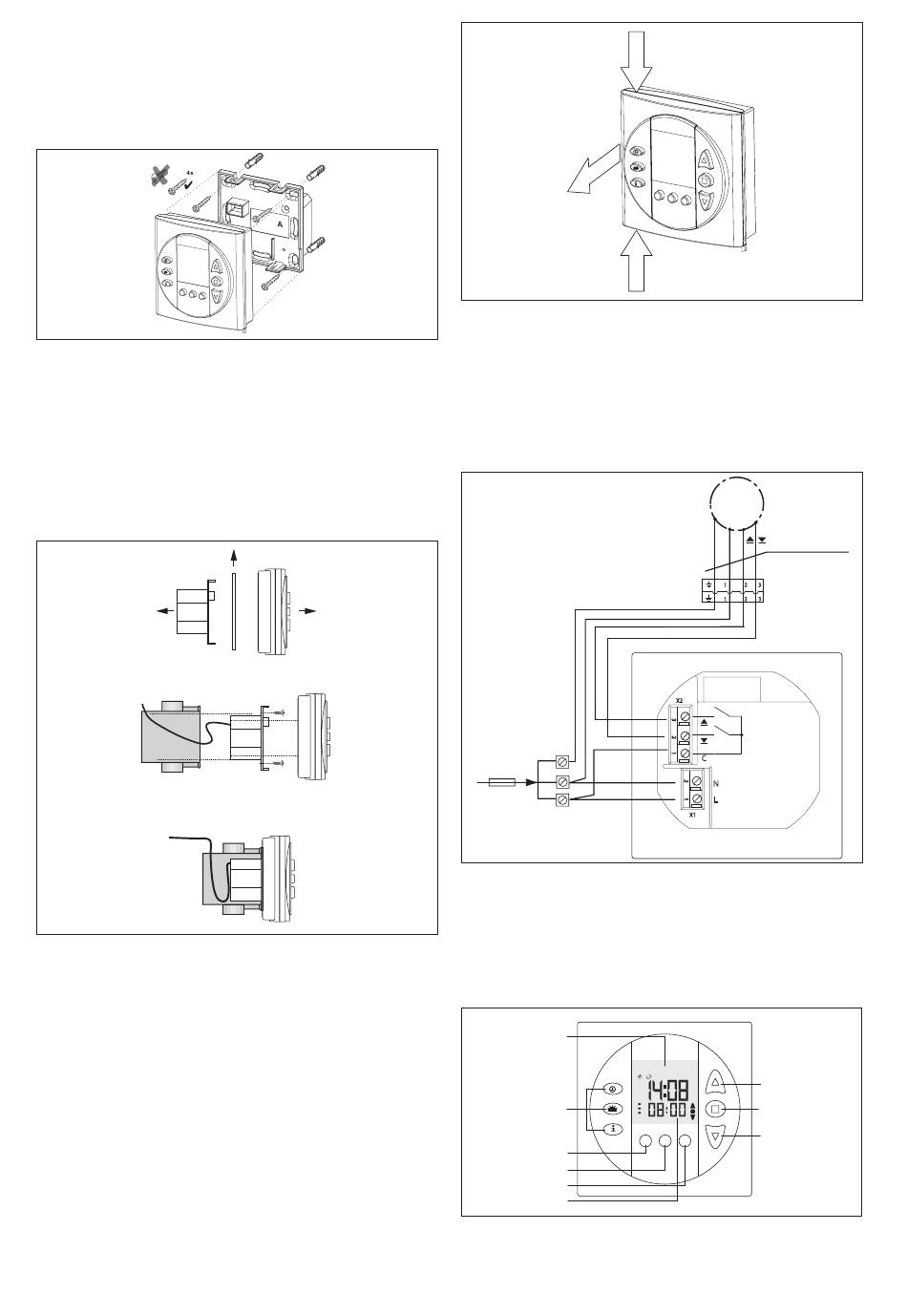

Fig. 3
Montage mural
■
Pour le montage, utiliser des chevilles et des vis
compatibles.
■
Les têtes des vis doivent être vissées de manière af-
fleurante dans la plaque de montage sinon le module
de commande ne s'enclenche pas correctement.
■
Au choix, l'appareil peut aussi être vissé sur la boîte
de dérivation encastrée.
Remarque : les vis et les chevilles ne font pas partie des
fournitures.
Module de
puissance
Fig. 4
Pose
■
Avant la pose, il faut retirer la protection de transport
(carton entre le module de commande et le module de
puissance) ! Ne pas enclencher le bloc de commande
à l'état non monté sur le module de puissance !
■
Raccorder les fils conformément au plan des
connexions (pour le raccordement des bornes à res-
sort, voir la fig.3). Fixation par les vis du boîtier ou à
l'aide de vis et de chevilles à l'extérieur.
■
Enclencher le module de commande.
Démontage
■
Pour le démontage, tenir la minuterie au niveau des
points 1 et 2.
■
Sortir maintenant l'appareil du support mural en le tirant
dans le sens 3. Pour ce faire, observer le croquis ci-
après :
2
Sous réserve de modifications techniques.
Module de
commande
3
Fig. 5
Démontage
L'installation électrique
Un dispositif de protection sur le bâtiment (fusible) et un
sectionneur pour la mise hors tension de l'installation
doivent être disponibles.
L'appareil satisfait aux directives CEM pour une utilisation
en zone résidentielle et commerciale.
PE
Câble d'amenée
230 V CA 50 Hz / 6 A
sur le site
N
L
Fig. 6
Plan des connexions
Première mise en service
Une fois le montage terminé et après avoir posé l'alimen-
tation électrique, l'appareil est prêt au service.
Commande en mode Affichage
1
5
6
8
7
9
Fig. 7
Éléments de commande et d'affichage
1
2
M 1~
PE N
H05RR - F4G0,75mm
1
2
3
Fiche de raccordement
2
3
1
X2
C
N
L
X1
Mo
2
S
3
Menu
4
890215_b•fr•08.11.2011
nr
