8. Fonctionnement du coffret de commande
8.1 Réglage de la pression de refoulement
Régler la pression de refoulement en appuyant sur
8.2 Verrouillage et déverrouillage du panneau de
commande
Le panneau de commande peut être verrouillé : les touches ne
fonctionnent pas et aucun réglage ne peut être modifié acciden-
tellement.
Comment verrouiller le panneau de commande
1. Maintenir enfoncées les touches
secondes.
2. Le panneau de commande est verrouillé lorsque le symbole
est allumé.
Comment déverrouiller le panneau de commande
1. Maintenir enfoncées les touches
secondes.
2. Le panneau de commande est déverrouillé lorsque le symbole
est éteint.
8.3 Réglages expert, SCALA2
Les réglages expert sont réservés aux installateurs
Nota
uniquement.
Le menu des réglages expert permet à l'installateur de sélection-
ner en boucle les fonctions de réinitialisation automatique,
d'anti-cyclage et de temps de fonctionnement continu maxi.
8.3.1 Accès aux réglages expert
Procéder comme suit :
1. Appuyer sur la touche
et la maintenir enfoncée pendant 5
secondes.
2. Le symbole
clignote pour indiquer que les réglages du
mode expert sont actifs.
L'indicateur de pression se comporte comme le menu expert. Une
LED clignotante de couleur verte sert de curseur. Déplacer le cur-
seur à l'aide des touches
l'aide de la touche
. La LED de chaque réglage s'allume
lorsque le réglage concerné est actif.
Déplacer le curseur vers le haut
Déplacer le curseur vers le bas
Activer/désactiver les réglages

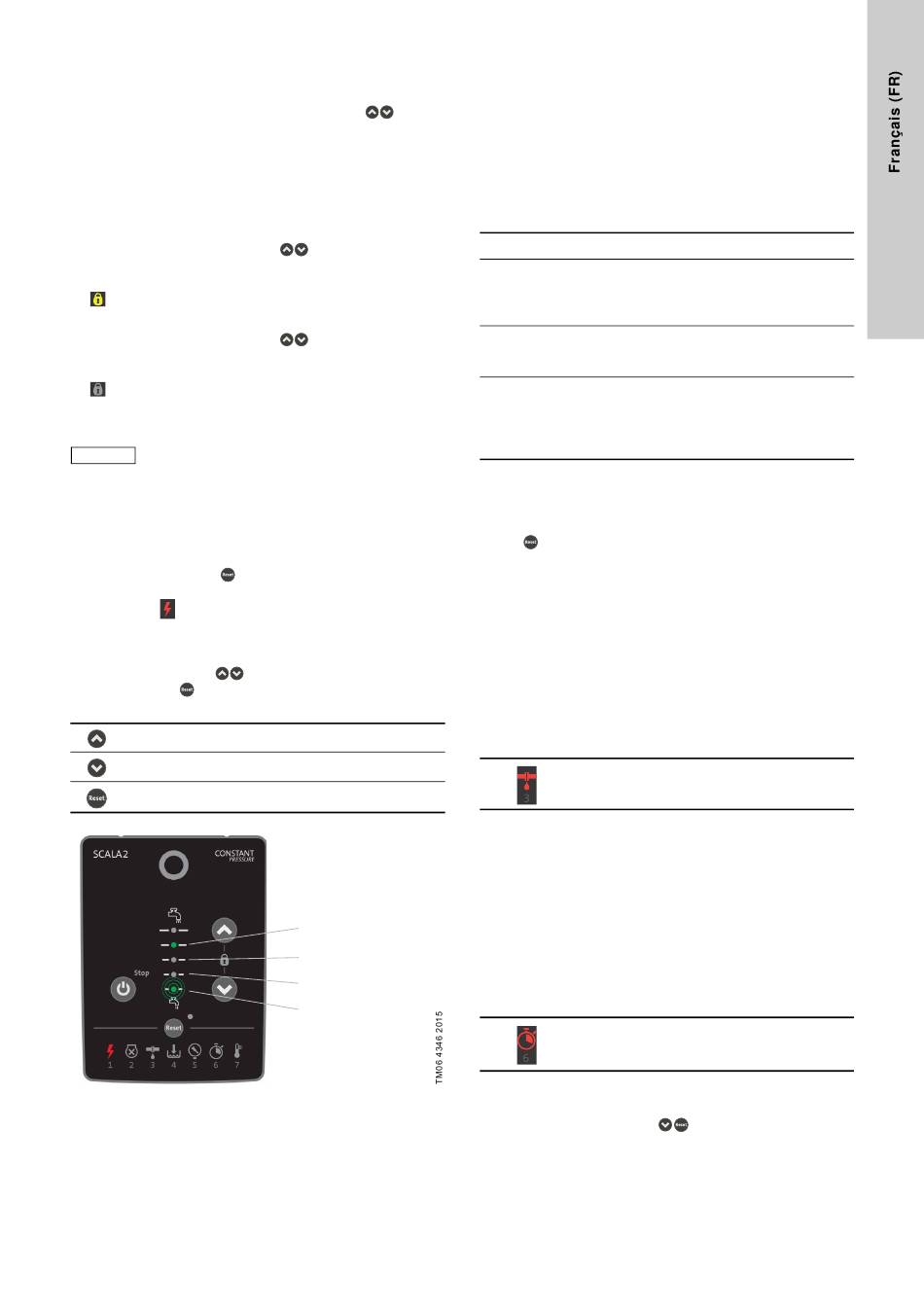

Fig. 16 Aperçu du menu expert
.
pendant trois
pendant trois
et activer/désactiver la sélection à
Réinitialisation auto-
matique
Anti-cyclage
Temps de fonctionne-
ment continu maxi.
Quitter le menu expert
8.3.2 Réinitialisation automatique
Le réglage pour la réinitialisation automatique est allumé par
défaut.
Allumé :
Cette fonction permet à la pompe de vérifier automatiquement si
les conditions de fonctionnement reviennent à la normale.
Lorsque les conditions de fonctionnement reviennent à la nor-
male, l'alarme est automatiquement réinitialisée.
La fonction de réinitialisation automatique fonctionne comme
suit :
Indication
Action
La pompe tente huit redémarrages à
intervalles de cinq minutes. Si l'opération
Manque d'eau
n'aboutit pas, ce cycle sera répété après
24 heures.
Marche à sec
Amorcer la pompe et la réinitialiser
(pompe non amor-
manuellement.
cée)
La pompe tente trois redémarrages dans
les 60 premières secondes, puis huit
Toutes les autres
redémarrages tous les cinq minutes. Si
indications
l'opération n'aboutit pas, ce cycle sera
répété après 24 heures.
Pour en savoir plus, voir paragraphe
SCALA2.
Éteint :
Toutes les alarmes doivent être réinitialisées au moyen de la
touche
.
8.3.3 Anti-cyclage
Le réglage pour l'anticyclage est éteint par défaut.
Cette fonction surveille les arrêts et les démarrages de la pompe.
Éteint :
Si la pompe démarre 40 fois selon un schéma fixe, une alarme
sera générée. La pompe reste en fonctionnement comme d'ordi-
naire.
Allumé :
Lorsque la pompe démarre et s'arrête selon un schéma fixe, une
fuite est présente dans l'installation ; la pompe s'arrête et affiche
l'alarme 3.
Fuite dans l'installation.
8.3.4 Temps de fonctionnement continu maxi.
Le réglage pour le temps de fonctionnement continu maxi. est
éteint par défaut.
Cette fonction est une minuterie qui peut arrêter la pompe si elle
tourne en continu depuis 30 minutes.
Éteint :
Si la pompe dépasse 30 minutes de fonctionnement, la pompe
s'adapte au débit.
Allumé :
Si la pompe tourne au-delà de 30 minutes, elle s'arrête et affiche
l'alarme 6. Cette alarme doit être réinitialisée manuellement.
Temps de fonctionnement dépassé.
8.4 Réinitialisation aux réglages par défaut
Il est possible de rétablir les réglages par défaut en appuyant
simultanément sur les touches
7.1.2 Voyants lumineux,
pendant cinq secondes.
9
