3. Consignes pour le raccordement et l'installation électrique
TVD 1.3 avec éléments
de filtrage séparés
16
Dans le cas d'une armoire électrique réduite, le module d'alimentation peut être
raccordé au réseau au travers d'éléments de filtrage séparés.
Composants nécessaires
Module
d'alimentation
commutation
TVD 1.3-08-3
TVD 1.3-15-3

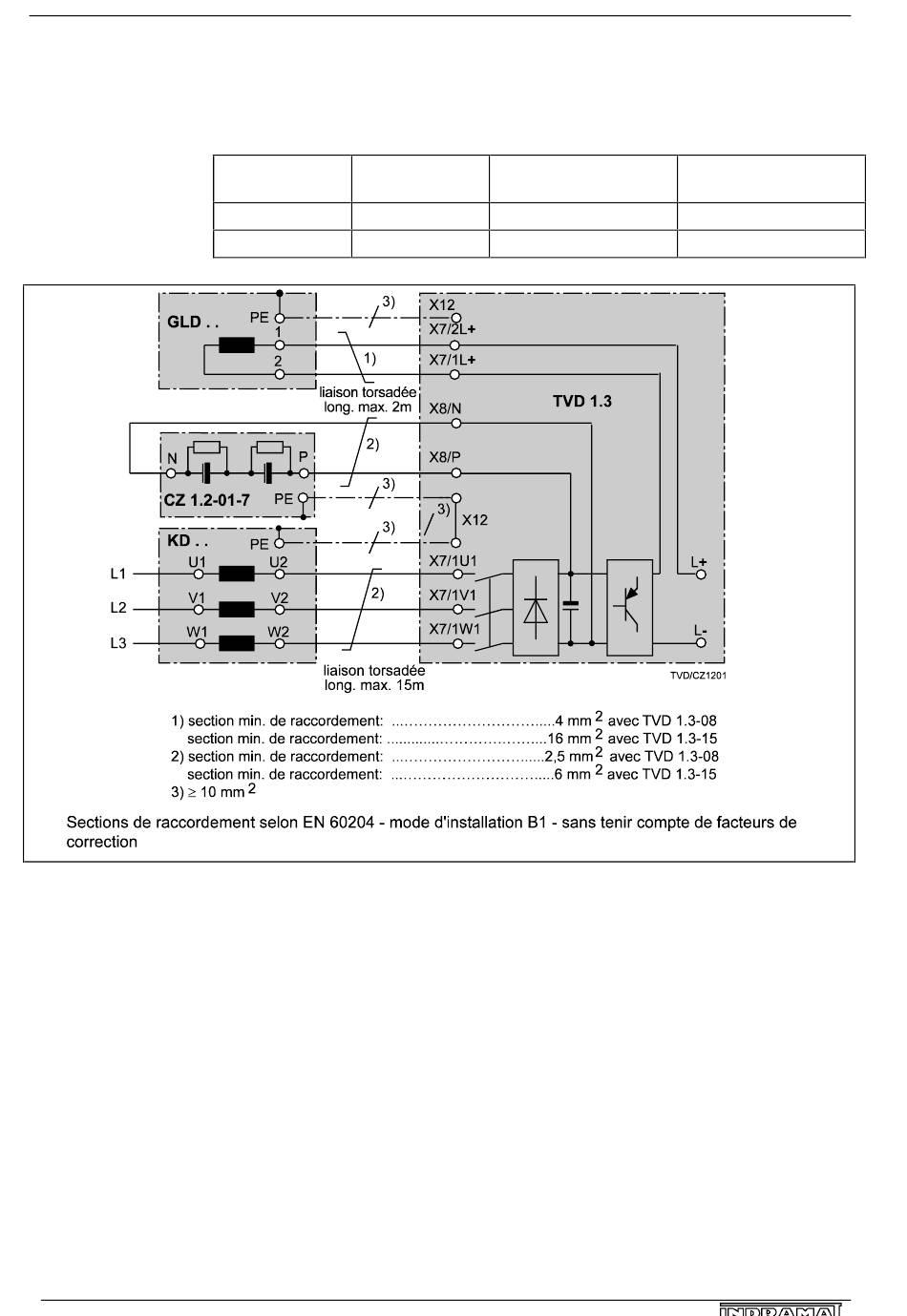

Fig. 3-4: Raccordement réseau du module d'alimentation TVD 1.3 avec éléments de filtrage
séparés.
Self de
Condensateurs
tampon
KD 26
CZ 1.2-01-7
KD 23
CZ 1.2-01-7
DOK-POWER*-TVD*1.3****-ANW1-FR-P • 11.96
Self de lissage
tension intermédiaire
GLD 16
GLD 17
