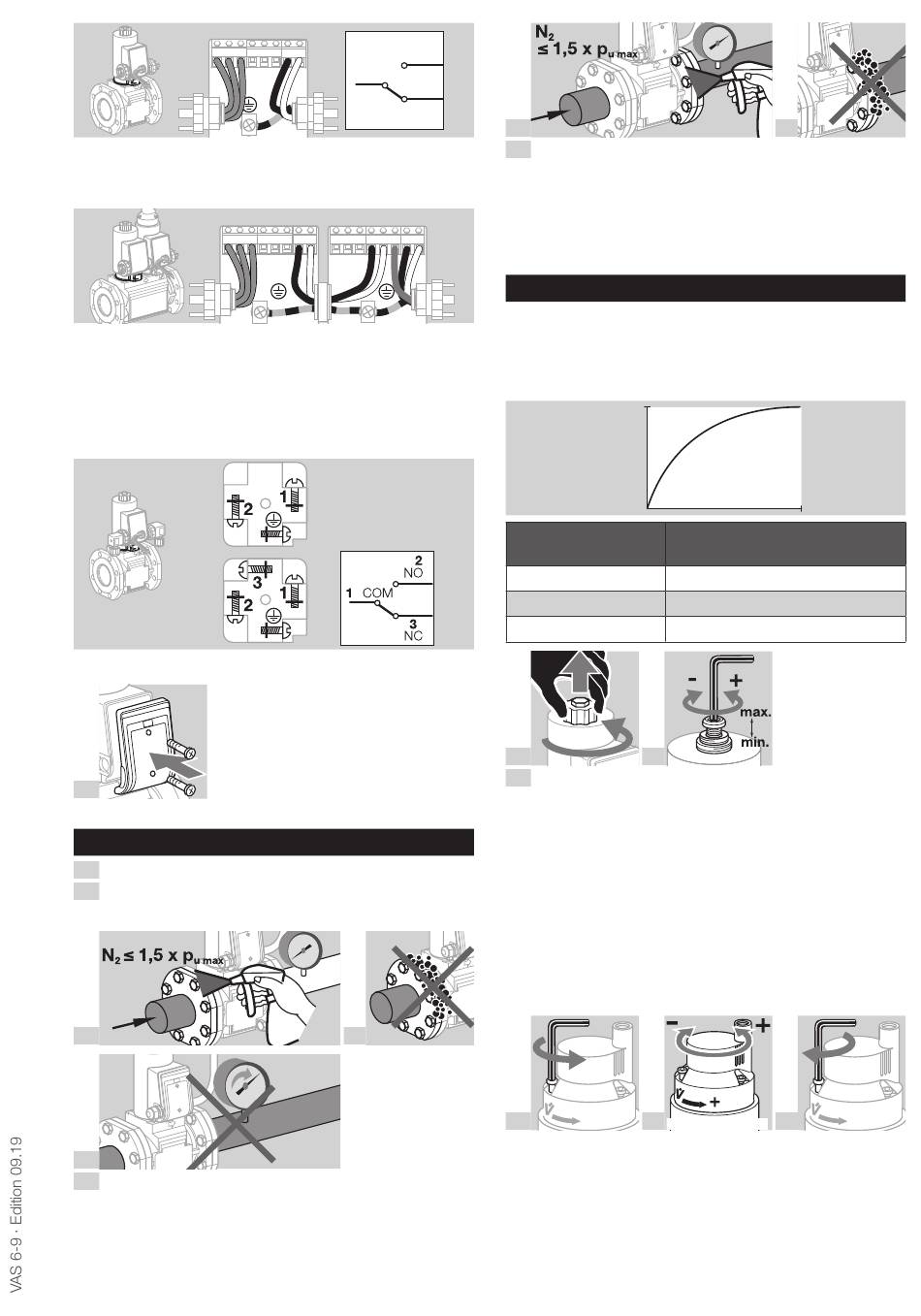

➔ Électrovanne double : quand une embase avec
connecteur est montée, il n'est possible de connec-
ter qu'un seul indicateur de position.
COM
NO
Indicateur de position et connecteur :
➔ En cas de montage de deux embases sur VAS
avec indicateur de position : marquer les embases
et les connecteurs afin d'éviter toute interversion.
➔ Vanne : 1 = N (–), 2 = LV1 (+)
➔ Indicateur de position : 1 = COM, 2 = NO, 3 = NC
Terminer le câblage
4
VÉriFier L'ÉTaNCHÉiTÉ
1 Fermer l'électrovanne gaz.
2 Afin de pouvoir contrôler l'étanchéité, fermer la
conduite près de l'arrière de la vanne.
3
0
5
6 Ouvrir l'électrovanne.
LV1
N
(+)
(-)
NO
1 COM
3
NC
NC
LV1
N
COM NC N
NO
LV2 LV2 LV1
N
(+)
(-)
(+)
(-)
0
4
2
7
9 Système étanche : ouvrir la conduite.
➔ Conduite non étanche : remplacer le joint plat de la
bride. Puis, vérifier de nouveau l'étanchéité.
➔ Appareil non étanche : démonter l'appareil et l'ex-
pédier au fabricant.
miSe eN SerViCe
réglage du débit
➔ À la livraison, l'électrovanne gaz est réglée sur le
débit maximum Q.
➔ Clé mâle à six pans : 6 mm.
Q [%]
VAS 6, VCS 6
VAS 7, VCS 7
VAS 8, VCS 8
1
3 Bien visser le capuchon pour éviter que la bobine
ne se décale.
réglage du débit de démarrage
➔ Le débit de démarrage peut être réglé en tournant
l'amortisseur de 3 tours maxi.
➔ Laisser s'écouler 20 s entre la mise hors service et
la remise en service de la vanne pour que l'amor-
tisseur soit efficace.
➔ Utiliser une clé mâle à six pans de 3 mm.
➔ Desserrer la vis au repère « V Start » d'env. 1 mm,
mais ne pas la dévisser complètement.
+
1
FR-5
0
8
100
min.
max.
20
Tours
U mini. – U maxi.
10
11,5
13
2
2
3
max. 3 x 360°
U
+
