PORTS DE COMMUNICATION

SYNC (SYNCHRONISATION VIDÉO EN ENTRÉE) AVEC CIRCUIT DE
BOUTON DE DÉCLENCHEMENT SYNC
L'extension de base DSMC2 dispose d'un connecteur SYNC avec circuit de bouton de déclenchement SYNC.
Le connecteur SYNC LEMO 00B 4 broches accepte les signaux de codage temporel, de genlock et d'entrée à usage
général (GPI).

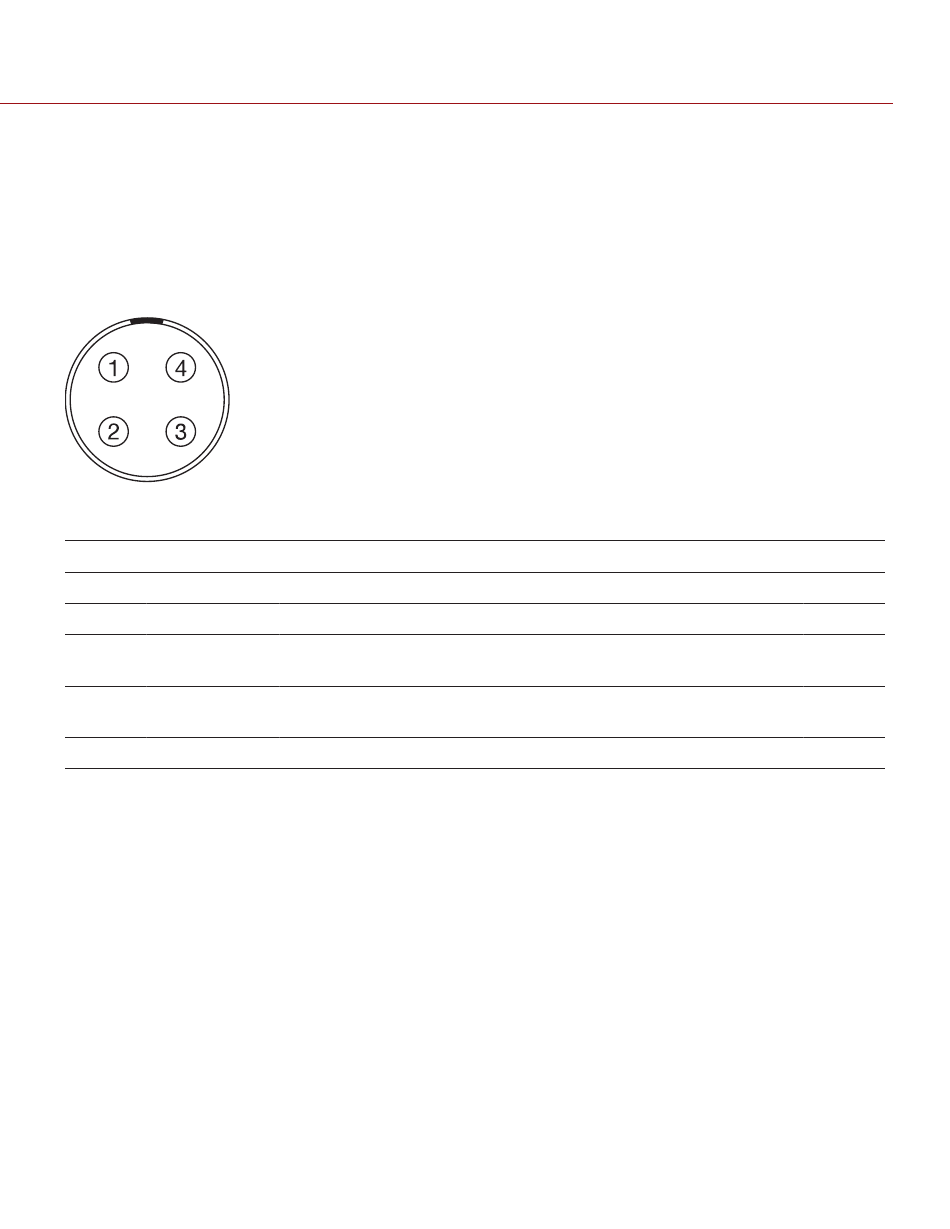

Figure: Vue de face (en regardant la caméra) du connecteur SYNC (synchronisation vidéo)
BROCHE SIGNAL
1 TERRE
2 SS/GPI
3 CODE
TEMPOREL
4 GENLOCK
NOTE: Le connecteur correspondant est le modèle FGG.00.304.CLAD.
C O PYR I G HT © 2 0 1 8 R ED.C O M , LLC
CONNECTEUR SYNC LEMO 00B 4 BROCHES
DESCRIPTION
Terre commune
Déclenchement de la synchronisation de l'obturateur/de l'entrée à usage
général
Entrée pour code temporel non équilibrée SMPTE
Entrée de synchronisation à trois niveaux
SENS
N/A
Entrée
Entrée
Entrée
