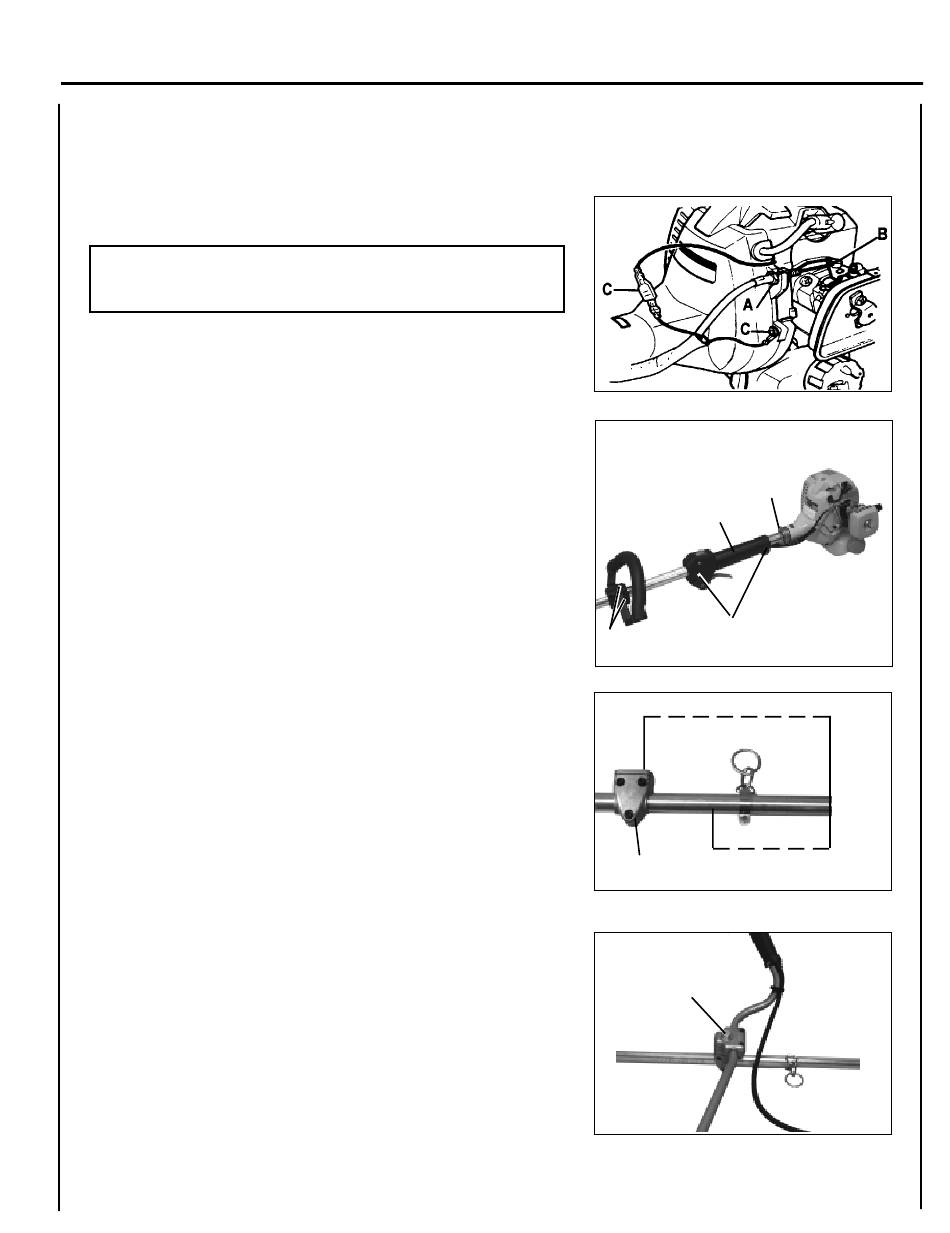

INSTALLATION DE LA POIGNÉE EN U
Outils nécessaires : Clé plate de 8 x 10 mm, tournevis à lame plate, clé
hexagonale de 3 mm (SRM-2100 seulement).
Pièces nécessaires : Kit de poignée en U (SRM-2100) réf. 35130454130
REMARQUE
Pour le modèle SRM-2110 utiliser uniquement les étapes 1, 10, 11 et
13 - 17.
1.
Fermer le starter et retirer le couvercle du filtre à air.
2.
Débrancher les fils d'allumage (C).
3.
Retirer la commande intérieure de l'actionneur du carburateur (B).
4.
Desserrer l'écrou (A) et retirer la commande des gaz du support.
5. Desserrer les deux (2) boulons (D) et sortir l'arbre moteur du carter
d'embrayage.
6. Desserrer les deux (2) vis de la poignée arrière (E) et retirer la
poignée (F) de l'arbre moteur.
7. Desserrer les quatre (4) et retirer la poignée avant.
8. Placer le support (H) de poignée en U inférieure à 400 mm (14, 3/4
po) de l'extrémité côté moteur de l'arbre. Le fixer avec trois (3)
boulons de 5 x 30 mm.
9. Installer le crochet de harnais (inclus dans le kit de conversion pour
lame) pour l'utilisation avec la lame. Le placer à 220 mm (8 5/8 po) de
l'extrémité côté moteur de l'arbre. NE PAS serrer à ce point.
10. Installer la poignée en U supérieure sur le support inférieur et
l'assujettir avec un boulon de 8 x 55 mm (J) et une grosse rondelle.
T
-
AILLE
BORDURES
M
G
/
DÉBROUSSAILLEUSE
'
ANUEL D
UTILISATION
D
F
E
400 mm (15-3/4 po)
220 mm
H
(8-21/32 po)
J
