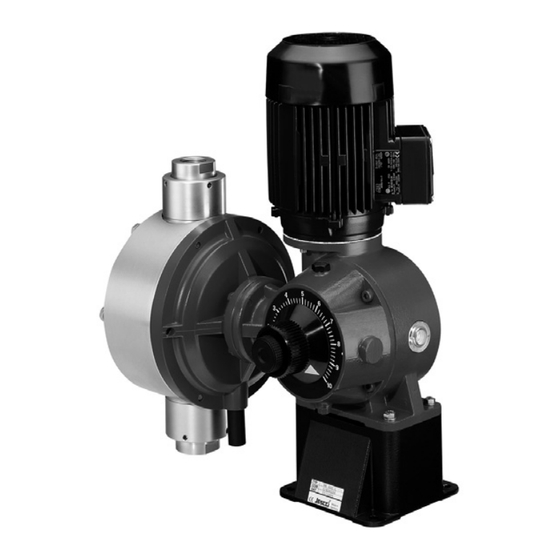

MEMDOS MR
Pompe doseuse à membrane entraînée par moteur
Instructions de service
FR
03
Avant la mise en service, lire les instructions de service !
A conserver pour utilisation ultérieure.

Publicité

Table des Matières
loading

Sommaire des Matières pour Lutz-Jesco MEMDOS MR

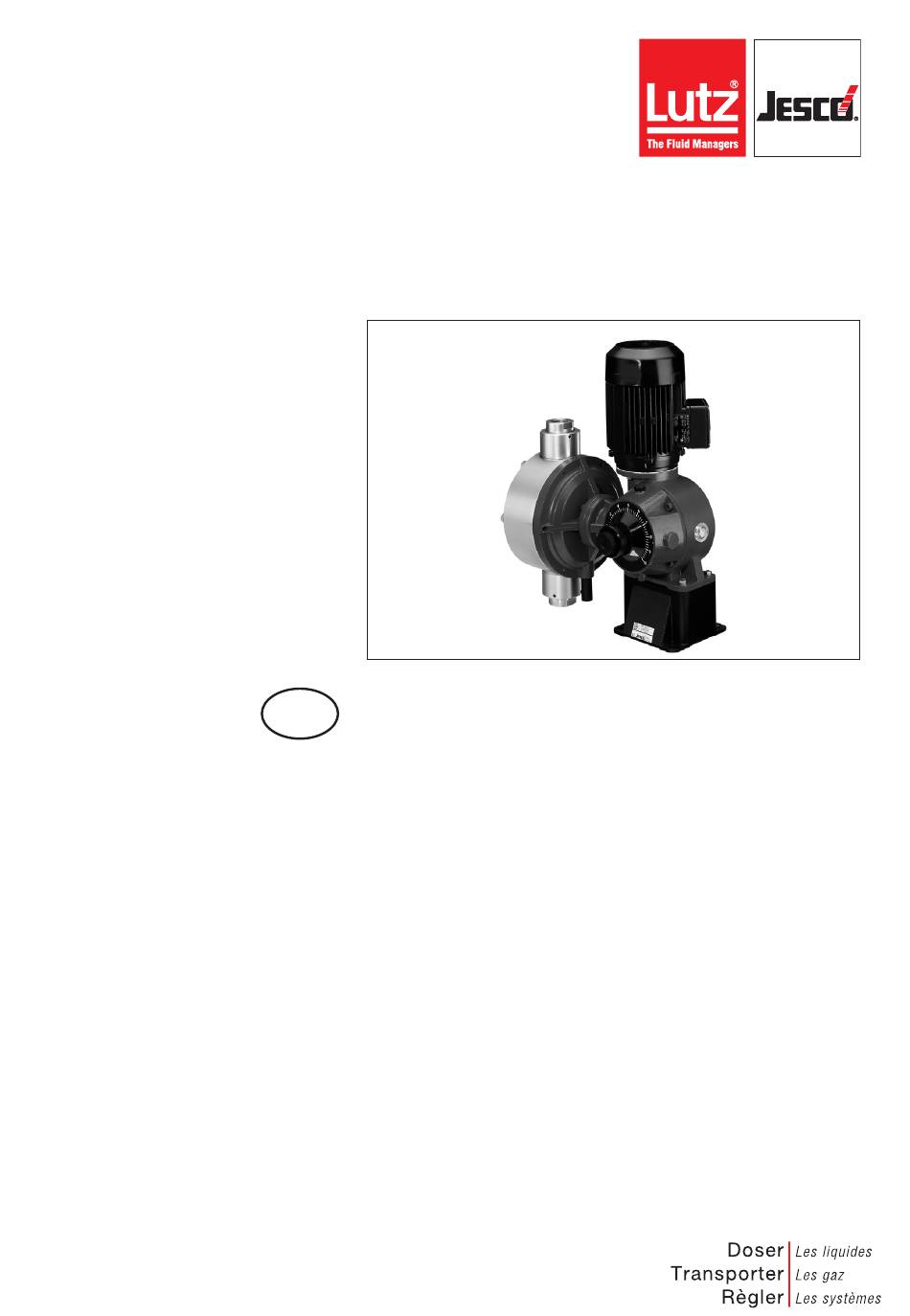

  • Page 1 MEMDOS MR Pompe doseuse à membrane entraînée par moteur Instructions de service Avant la mise en service, lire les instructions de service ! A conserver pour utilisation ultérieure.
  • Page 2: Table Des Matières

    8. Opération ..................................22 8.1. Réglage de la course ............................22 9. Mise en service ................................23 9.1 Mise en service de MEMDOS MR avec mécanisme de commande ATE ............... 23 10. Mise à l'arrêt ................................24 10.1 Elimination de l'appareil usé ........................... 24 11.
  • Page 3: Remarques Générales Et Consignes De Sécurité

    1. Remarques générales et consignes de sécurité 1.1 Généralités Les présentes instructions de service contiennent des remarques fondamentales à observer lors de la mise en place, de l'exploitation et de l'entretien. C'est pourquoi les présentes instructions de service doivent absolument être lues avant le montage et la mise en service par le monteur ainsi que par le personnel spé- cialisé...
  • Page 4: Dangers En Cas D'inobservation Des Consignes De Sécurité

    Association des Electrotechniciens Allemands Lors de l'utilisation de la MEMDOS MR dans les zones à risque d'explosion, des exigences particulières doivent être respectées. L'exploitant doit définir les zones à risque d'explosion et choisir les appareils appropriés.
  • Page 5: Transformation Arbitraire Et Fabrication De Pièces De Rechange

    PRUDENCE ! Lors de l'utilisation de la MEMDOS MR dans les zones à risque d'explosion, les travaux de réparation doivent être effectués avec une précaution particulière. Afin d'éviter toute production d'étincelles, empêcher les chocs entre pièces ou outils métalliques. Si possible, effectuer les travaux de réparation de la pompe doseuse dans une zone antidéflagrante.
  • Page 6: Transport

    AVERTISSEMENT ! Tension mortelle ! Les travaux de réglage à l'intérieur du mécanisme de commande ATE (en option pour la MEMDOS MR) doivent être effectués avec le plus grand soin. Les raccords et les interrupteurs de fin de course internes peuvent rester sous tension.
  • Page 7: Généralités

    Soupape côté pression d Embout de fuite e Réglage de la course f Réglage de la course, blocage g Boîtier de connexion moteur (alimentation électrique MEMDOS MR) h Entrée huile h Sortie huile j Voyant d'huile Généralités | Instructions de service | 7...
  • Page 8: Fonctionnement

    La MEMDOS est disponible avec un (en tant que MEMDOS MR) ou deux doseurs (en tant que MEMDOS ZMR). Sauf indication contraire, toutes les indications de la MEMDOS MR sont également valables pour la MEMDOS ZMR.
  • Page 9: Dimensions

    4. Dimensions Dessin coté MEMDOS MR 50 … 980 Dessin coté MEMDOS MR 50 … 980 ATE Dimensions | Instructions de service | 9...
  • Page 10 Dessin coté MEMDOS ZMR 50 … 980 MEMDOS ø 152 ø 152 ø 152 ø 152 ø 152 ø 230 ø 230 ø 230 MEMDOS Soupapes Raccord Conduite Tube ø 12 Raccord à coller pour tube Tube ø 16 ZMR 50 … 290 G 1 1/4 Tube ø...
  • Page 11: Caractéristiques Techniques

    5. Caractéristiques techniques MEMDOS MR Unité Puissance à pression max. Volume de pompage ml/course Pression max. Cadence 1/min ø membrane Longueur de course Hauteur d'aspiration mbar Pression à l'aspiration maxi. mbar (∑ statique + dynamique) Température ambiante max. °C Température max. du fluide °C...
  • Page 12: Caractéristiques Électriques Du Moteur

    60 (pour un doseur en PP et en acier inoxydable, temporairement 80 °) Température min. °C du fluide Puissance Poids plastique Poids acier inoxydable 5.1 Caractéristiques électriques du moteur MEMDOS MR Moteur standard, type AF 80 /4A-11 AF 80 /4B-11 AF 80 /4B-11 Régime 1/min 1390 1400...
  • Page 13 Moteurs antidéflagrants pour MEMDOS MR MEMDOS MR Protection antidéfla- sécurité ameliorée EExellT3 enveloppe antidéflagrante EXdellCT4 grante Régime 1/min 1370 1380 1400 Tension V AC 230/400 Courant 2,6/1,55 3,5/2,0 2,7/1,6 3,5/2,0 nominal Puissance 0,55 0,75 0,55 0,75 Fréquence Type de protection...
  • Page 14: Courbes Caractéristiques De Refoulement

    6. Courbes caractéristiques de refoulement Les courbes caractéristiques de refoulement sont valables à 20 °C (68 °F) pour de l'eau, une hauteur d'aspiration de 0,5 mètres. Le fluide (densité et viscosité) et la température modifient la capacité de refoulement. C'est pourquoi les pompes doseuses doivent être étalonnées avant leur utilisation. Pour un fonctionnement à...
  • Page 15 l/h MR 400 l/h MR 600 1bar 3bar 1bar 5bar 3bar 5bar Longueur de course Longueur de course l/h MR 980 1bar 2bar 1100 3bar 1000 4bar Longueur de course Caractéristiques techniques | Instructions de service | 15...
  • Page 16: Installation

    La compatibilité du lubrifiant avec le produit chimique dosé doit être vérifiée. 7.1.1 Installation de MEMDOS MR avec mécanisme de commande ATE Le mécanisme de commande ATE est installé et réglé sur la pompe doseuse en usine. Lors de l'installation, il faut prévoir un espace de montage suffisant d'au moins 150 mm pour les travaux d'entretien ultérieurs.
  • Page 17: Lieu De Montage

    7.2 Lieu de montage Le lieu d'implantation de la pompe doseuse doit être bien accessible pour le personnel de conduite et d'entretien. ATTENTION ! La témperature ambiante maximale de la pompe doseuse est 40 °C. Il faut également la protéger contre la chaleur rayonnante d'appareils et échangeurs de chaleur de sorte que la pompe doseuse puisse dissiper encore suffisamment sa propre chaleur.
  • Page 18: Plans De Raccordement Du Mécanisme De Commande Ate Pour Le Réglage De La Course

    IMPORTANT ! Respecter la plaque signalétique du moteur Connexion MEMDOS Phases Observations Connexion en étoile (par défaut) MR 50 - 980 3~ Connexionen triangle MEMDOS MR moteurs triphasés Caractéristiques de raccordement électrique MEMDOS Tension Fréquence Puissance Courant 400/230 1,50/2,60 400/230...
  • Page 19 Borne Pos. Fonction Occupation Commande à 3 points, Tension 230 V~, 50/60 Hz Réduire Augmenter 4, 5, 6 Message de retour de fin de course libre de potentiel, max. 250 V~, 1 A (en option) 7, 8, 9 10, 11, 12 Message de retour de position, 0 …...
  • Page 20: Soupapes De Contre-Pression Et De Sécurité

    51 52 53 – 0/4...20 mA L N N A A B B 2 3 18 19 20 51 52 53 54 55 51 52 53 0...10 V DC PE L N 0/4...20 mA – ① ② ③ ④ 0...10 V DC 230 V~ 0...10 kOhm Borne...
  • Page 21: Exemple D'installation

    7.8 Exemple d'installation a MEMDOS MR b Electro-agitateur c Réservoir d Soupape de sécurité e Vanne d'arrêt à membrane f Canne d'injection g Amortisseur de pulsation h Soupape de contre-pression Installation | Instructions de service | 21...
  • Page 22: Opération

    8. Opération 8.1. Réglage de la course ATTENTION ! Ne pas régler la longueur de course à l'arrêt de la pompe doseuse ! Procéder comme suit pour régler la longueur de la course : Dévisser la vis de fixation de la tête de réglage en la tournant en sens antihoraire (à gauche). Régler la longueur de course à...
  • Page 23: Mise En Service

    Verser l'huile fournie dans la pompe doseuse. En ce qui concerne la quantité et la qualité d'huile, voir chapitre 11.1. La pompe doseuse MEMDOS MR est mise en service au moyen d'une commande à installer à l'extérieur. Ajuster le réglage manuel de la puissance à la course maximale pour une aspiration optimale. Lors de la première aspiration, la mise en marche doit se faire sans contre-pression.
  • Page 24: Mise À L'arrêt

    10. Mise à l'arrêt Avant l'entretien ou pour des interruptions de service prolongées, vider le doseur de la pompe de tout produit chimique et le rincer avec un fluide neutre. PRUDENCE ! Le produit chimique excédentaire doit être éliminé de manière appropriée, les prescriptions en vigueur en matière d'accidents du travail doivent être observées et un équipement de protection individuel porté.
  • Page 25: Entretien

    11.1 Lubrification La pompe doseuse à membrane MEMDOS MR nécessite très peu d'entretien. L'engrenage de la pompe doseuse est lubrifié avec de l'huile à engrenages de classe de viscosité ISO-VG460 selon la norme DIN 51519 (équivalent: SAE 140 selon la norme DIN 51512). Renouvelez le premier remplissage fourni après 5 000 heures de service ou après 1 an, selon ce qui intervient en premier.
  • Page 26 Procéder comme suit pour remplacer une membrane : Avec le moteur en marche, la pompe doseuse doit être réglée sur un débit de refoulement zéro, ce qui permet de déplacer la membrane en position de fin de course avant. Stopper la pompe. Enlever le doseur à...
  • Page 27: Réglage Manuel Du Mécanisme De Commande Ate Modèle Ar30W

    11.5 Réglage manuel du mécanisme de commande ATE modèle AR30W En cas de défaillance électrique du mécanisme de commande ATE modèle AR30W, celui-ci peut être réglé manuellement à l'aide d'une manivelle. La manivelle peut être commandée comme accessoire sous la référence 32.587.
  • Page 28 Soupapes DN 10 Soupape DN 25 Soupapes à bille double Soupapes à ressort Soupape à ressort Soupape de refoulement Soupape d'aspiration et de refoulement Clapet d'aspiration a * Joint plat a Joint torique b * Joint plat b Guidage du ressort c Cage de soupape c Ressort d Guidage de la bille...
  • Page 29: Pompes Doseuses Antidéflagrantes (Atex)

    12. Pompes doseuses antidéflagrantes (ATEX) 12.1 Généralités La version antidéflagrante de la pompe doseuse MEMDOS MR est une pompe doseuse à membrane avec entraînement par moteur électronique de la catégorie 2, groupe II. En combinaison avec un moteur antidéflagrant (Ex II 2 G E Ex e II T3 ou Ex II 2 G E Ex d/de IIB/IIC T4), elle sert à...
  • Page 30: Analyse Des Pannes

    13. Analyse des pannes Défaut Cause Mesures de dépannage Pompe doseuse ne Soupapes non étanches ou Nettoyer soupapes et purger pompe débite pas ou trop obstruées. doseuse. peu. Voir également « Mise en service » Serrer les raccords à vis. Les soupapes ne sont pas Réinstaller les soupapes.
  • Page 31: Pièces De Rechange

    14. Pièces de rechange Utiliser uniquement des pièces de rechange et des accessoires du fabricant. Les pièces d'usure pour MEMDOS MR sont disponibles comme jeux de pièces de rechange. 14.1 Jeux de pièces de rechange Les jeux de pièces de rechange sont composés de : •...
  • Page 32: Ventilation Externe (En Option)

    15. Ventilation externe (en option) Fonctions moteurs de ventilateur Le capot de ventilateur et la pale de ventilateur du moteur d'entraînement sont démontés et remplacés par un capot de ventilateur allongé avec un ventilateur intégré. Le ventilateur est directement branché au réseau et peut donc refouler la quantité...
  • Page 33: Declaración De Conformidad De La Ue

    (NL) EU-overeenstemmingsverklaring Ondergetekende Lutz-Jesco GmbH, bevestigt, dat het volgende genoemde apparaat in de door ons in de handel gebrachte uitvoering voldoet aan de eis van, en in overeenstemming is met de EU-richtlijnen, de EU-veiligheidsstandaard en de voor het product specifieke standaard. Bij een niet met ons afgestemde verandering aan het apparaat verliest deze verklaring haar geldigheid.
  • Page 34 Index Température ambiante ..........11 Analyse des pannes ............30 Usure du piston.............26 antidéflagrant ...............29 Ventilation externe ............32 Cadence ...............11 Vêtements de protection ..........5 Cannes d’injection ............20 Volume de pompage .............11 Caractéristiques électriques du moteur ......12 Caractéristiques techniques ...........11 Changement de la membrane ........25 Zone antidéflagrante .............16 Conception de la pompe doseuse........7 Conditionnement .............6...
  • Page 35 Index | Instructions de service | 35...
  • Page 36 BA-10502-03-V06 Sous réserves de modifications techniques et d'erreur © Lutz-Jesco GmbH 06.2018...
