4.1 Brancher les câbles à la régulation
Assurez-vous que les câbles et le régulateur sont hors tension.
Retirez le cache borniers.

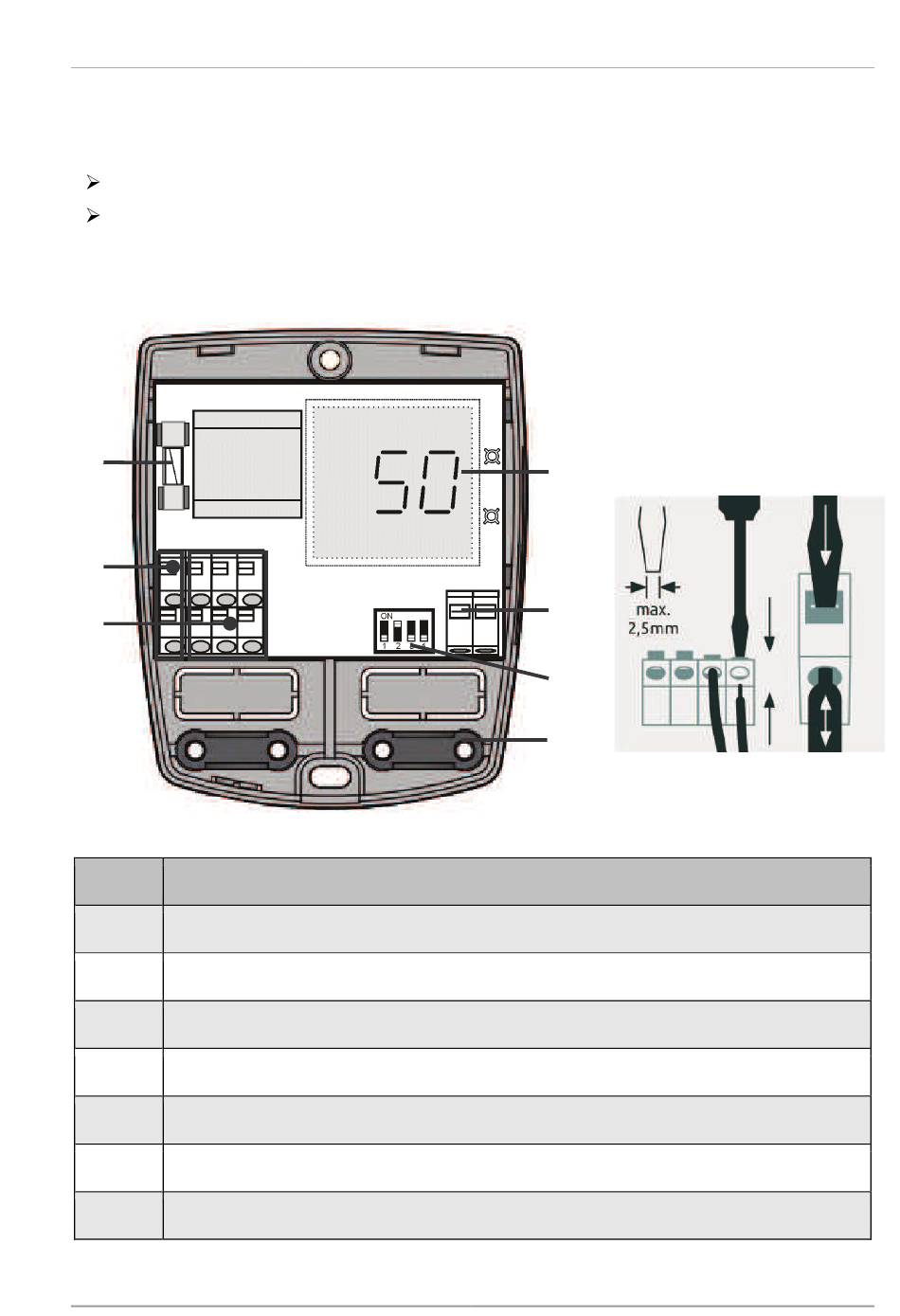

Le branchement des conduites électriques à lieu dans la partie inférieure du boîtier. Du
côté droit, il y a la partie basse tension avec le branchement HE de la pompe. Du côté
gauche, il y a les borniers 230V :
1
2
3
Pos.
Description
1
Sécurité
2
Borniers fil de terre
3
Borniers partie 230 V
4
Affichage en pour cent - Puissance mesurée
5
Borniers partie basse tension
6
Commutateur DIP pour l'adaptation de la puissance et du type de signal PWM.
7
Collier vissé des câbles sur le bas du boitier
4
7
5
6
7
Branchement de la régulation
11
