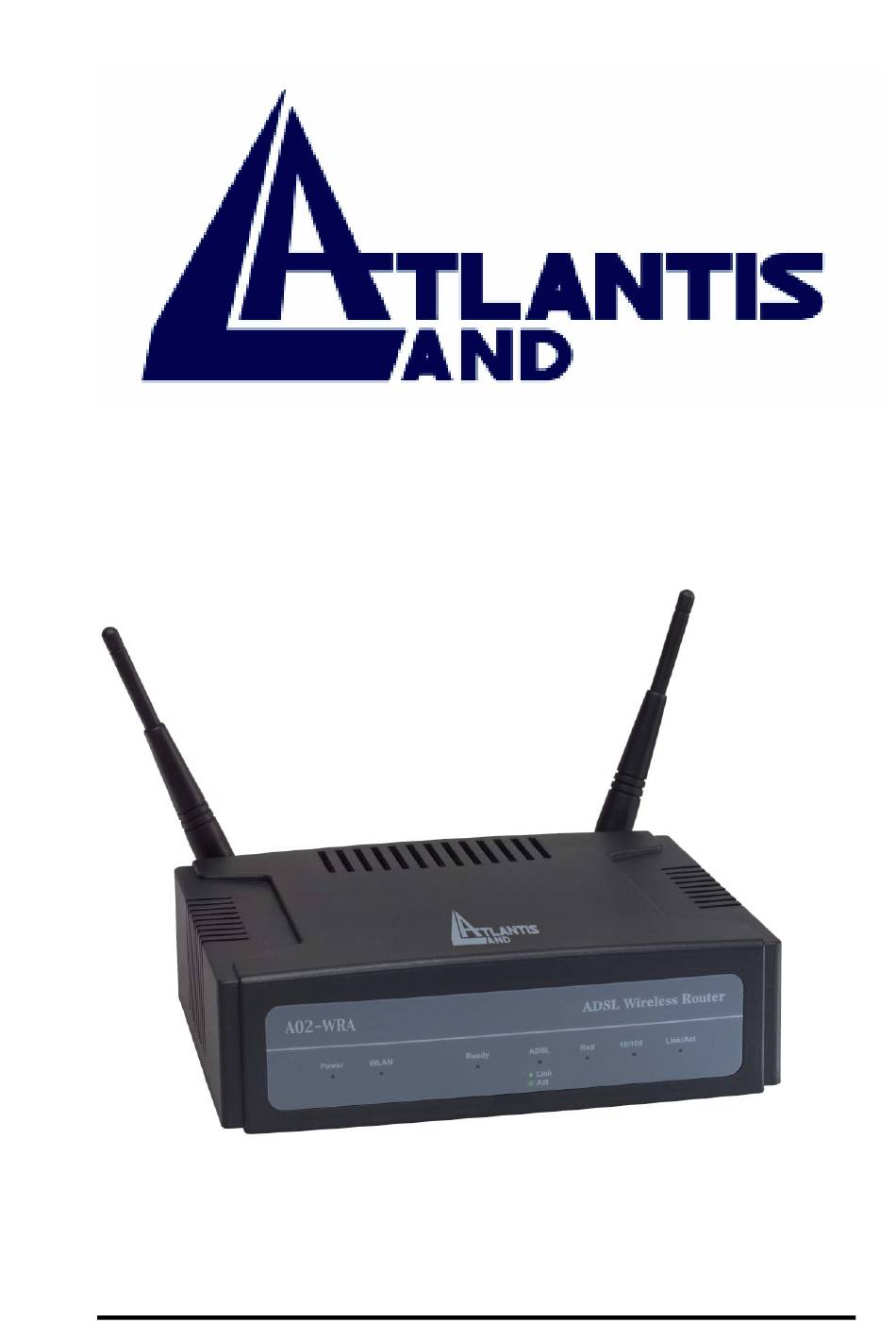

  • Page 1 I-FLY WIRELESS ROUTER ADSL Manuel d’installation...
  • Page 2 I-Fly Wireless Router ADSL Copyright Copyright . 2002 est la propriété de cette société. Tous droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme...

  • Page 3: Table Des Matières

    I-Fly Wireless Router ADSL Toutes les marques ou noms de produits mentionnés dans le présent manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs. SOMMAIRE Principales caractéristiques......1 ............2 Interfaces physiques ........2 Standard ADSL/ATM/PROTOCOLES ................3 Sécurité ............3 Fonctions Avancées ............3...
  • Page 4 I-Fly Wireless Router ADSL Ce guide d’installation rapide permet d’installer et de configurer l’I-Fly Wireless Router ADSL suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous au manuel sous format électronique (PDF) disponible sur le CDRom fourni.
  • Page 5 I-Fly Wireless Router ADSL RFC1483 VPI/VCI Routed VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS VPI/VCI IPoA VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway...

  • Page 6: Principales Caractéristiques

    1.1 Principales caractéristiques L’I-Fly Wireless Router ADSL (grâce à son modem ADSL intégré il permet jusqu’à 8 Mbps en flux descendant en et jusqu’à 1 Mbps en flux montant) dispose de 4 ports Ethernet (avec autonégociation 10/100 Mb/s) et d’un port USB. Il est possible de relier jusqu’à 5 ordinateurs sans acheter d’autres Switch/Hub.

  • Page 7: Interfaces Physiques

    I-Fly Wireless Router ADSL Interfaces physiques 1 Port RJ45 10/100 Mbps pour le réseau local 1 Port USB V1.1 (pour la gestion et la configuration locales) 1 Port RJ11 pour la ligne ADSL+filtre 6diodes d’état : POWER, READY, ADSL, WAN, 1*LAN,1*ACT Interrupteur marche-arrêt et interrupteur reset...

  • Page 8: Sécurité

    I-Fly Wireless Router ADSL IPoA, RFC 1483 Routed et Bridged Sécurité Terminal de gestion du système protégé par mot de passe NAT/PAT :Translation des adresses et des ports réseau. Tous les ordinateurs sont protégés de l’accès public Filtrage MAC: les paquets sont filtrés selon différents critères (Protocole, MAC Source, MAC Destination)

  • Page 9: Dans Boîte

    Connectez un câble réseau standard ou croisé pour relier le Router avec à un Hub/Switch ou aux PC. Une fois toutes les liaisons effectuées et l’I-Fly Wireless Router ADSL allumé, le produit effectuera un diagnostique (d'une dizaine de secondes).

  • Page 10: Face Avant

    I-Fly Wireless Router ADSL 1.4 Face avant SIGNIFICATION POWER Allumé quand l’I-Fly Wireless Router est sous tension Il clignote vert pour indiquer que le système est actif WLAN Il clignote vert pour indiquer que le système est actif READY Allumé fixe vert il indique l'alignement correct, s'il...

  • Page 11: Face Arrière

    I-Fly Wireless Router ADSL Clignote lors des transferts de données Clignote lors des transferts de données Link/Act 1.5 Face arrière PORT USAGE Line(RJ11)+Filtre Connectez le câble (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique À utiliser pour le « recovery » du firmware,...

  • Page 12: Configuration Initiale

    ADSL il est nécessaire de connaître la configuration initiale (paramètres par défaut). Pour pouvoir utiliser l’I-Fly Wireless Router ADSL en peu de temps, il suffit de garder la configuration par défaut, de mettre les PC en client DHCP et de configurer l’accès internet (avec les données fournies par le FAI).
  • Page 13 I-Fly Wireless Router ADSL 1.7 Configuration du TCP/IP Configuration sous Windows 95/98/ME 1. Allez dans Panneau de Configuration. Double-cliquez sur Réseau.et enfin affichez l’onglet Configuration. Sélectionnez protocole TCP/IP -> NIC carte, ou quelconque carte réseau Ethernet dans le PC. 3. Cliquez sur Propriétés 4.
  • Page 14 I-Fly Wireless Router ADSL 5. Sélectionnez l’onglet DNS. 6. Sélectionnez l’option Désactiver DNS et après cliquez sur OK pour terminer la configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet.
  • Page 15 I-Fly Wireless Router ADSL...
  • Page 16 I-Fly Wireless Router ADSL Configuration sous Windows NT4.0 1. Allez au Panneau de Configuration. Double-cliquez sur Réseau et enfin sélectionnez l’onglet Protocole . Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés. Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK...
  • Page 17 I-Fly Wireless Router ADSL Configuration sous Windows 2000 Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. Double-cliquez sur connexion au réseau local.
  • Page 18 I-Fly Wireless Router ADSL Dans Connexion au réseau local cliquez sur Propriétés.
  • Page 19 I-Fly Wireless Router ADSL Sélectionnez Internet Protocol (TCP/IP) et cliquez Propriétés. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement...
  • Page 20 I-Fly Wireless Router ADSL Cliquez sur OK pour terminer la configuration Configuration sous Windows XP Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau Double-cliquez sur Connexion au Réseau local.
  • Page 21 I-Fly Wireless Router ADSL Cliquez Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties.
  • Page 22 I-Fly Wireless Router ADSL Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir adresses serveurs automatiquement.
  • Page 23 I-Fly Wireless Router ADSL Cliquez sur OK pour terminer la configuration.
  • Page 24 I-Fly Wireless Router ADSL 1.8 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. D'une fenêtre Dos écrivez: PING 10.0.0.2 Si le message suivant apparaît: Pinging 10.0.0.2 with 32 bytes of date: Reply from 10.0.0.2: bytes=32 times <10ms TTL=64...

  • Page 25: Configuration Avec Le Browser

    I-Fly Wireless Router ADSL 1.9 Configuration avec le Browser Pour accéder à l’interface Web, lancez un navigateur Internet et tapez dans la barre adresse l’IP suivante : http://10.0.0.2 Un mot de passe vous est demandé, pour la première connexion. User =admin Password=epicrouter et appuyez sur OK pour aller dans la configuration.

  • Page 26: Wan

    I-Fly Wireless Router ADSL Rip Configuration, Diagnostic Test, Route Table, MAC Filtering) • SECURITY (Admin Password, User Password, Misc Configuration, System Log, Code Update) Il est suffisant de suivre les instructions relatives à la partie WAN pour rendre le produit opérationnel.
  • Page 27 I-Fly Wireless Router ADSL Attention si ces valeurs sont erronées le modem fonctionnera pas correctement (de toute façon l'alignement correct peut se vérifier). En cas de doutes demandez confirmation à votre fournisseur d’accès. PPPoE(RFC 2516)/ PPPoA (RFC 2364) Le protocole PPPoE (Point to Point Protocol over Ethernet) est l’une des méthodes utilisées en France.
  • Page 28 Choisir le Virtual Circuit (il y en a 8 disponibles), et cliquer sur Submit. Puis cliquer sur Save Configuration et puis sur Submit. L’I-Fly Wireless Router ADSL fera un « reboot » automatique (après avoir cliqué sur Save Configuration) et selon les différents PC vous serez déjà prêts pour la navigation.

  • Page 29: Lan

    Choisir le Virtual Circuit (il y en a 8 disponibles), et cliquer sur Submit. Puis cliquer sur Save Configuration et puis sur Submit. L’I-Fly Wireless Router ADSL fera un « reboot » automatique (après avoir cliqué sur Save Configuration) et selon les différents PC vous serez déjà prêts pour la navigation.

  • Page 30: Nat

    I-Fly Wireless Router ADSL Selon le type de modalité de fonctionnement vous devriez configurer le NAT de la façon suivante: • Dynamic NAPT = Si vous avez seulement une adresse IP (dynamique ou fixe) • Disable= Si vous avez une classe publique ou si le produit fonctionne comme un Bridge Une fois la configuration changée cliquez sur Submit.
  • Page 31 I-Fly Wireless Router ADSL WIRELESS SSID(Service Set Identifier) : Vous devez choisir une mot univoque (doit être le même) pour tous les PC clients ou Access Point du réseau. Channel : Ce paramètre précise le canal 802.11b implicite utilisé pour les communications par le réseau local sans fil. En...
  • Page 32 I-Fly Wireless Router ADSL WEP utilise une combinaison de clés à 64, 128 bit pour contrôler l'accès au réseau et assurer la totale sécurité des transmissions de données. Chaque ordinateur client du réseau doit utiliser la même clé à 64,128 bit.

  • Page 33: Bridge Filtering

    I-Fly Wireless Router ADSL Bridge Filtering Il est possible d’interdire l’accès à Internet à quelques utilisateurs. • ID Source MAC= Vérifie les paquets qui viennent de cette adresse MAC • ID Destination MAC= Vérifie les paquets adressés à cette adresse MAC •...

  • Page 34: Save Settings

    FAI), vous pouvez contacter l’help desk téléphonique (02/93907634) gratuit d’Atlantis Land qui vous fournira assistance du lundi au vendredi de 9.00 à 13.00 et de 14.00 à 18.00. Vous pouvez aussi utiliser le fax (02/93906161) le mail (info@atlantis-land.com...
