Interroll Courbe à bande Portec BC 4727
Montage et installation
4 Desserrer les vis prémontées (4) de la tôle latérale du rayon intérieur (3) de 3 à 5 mm.
4 Placer le profil de guidage latéral du rayon intérieur (1) sur le montant latéral. insérer les vis
(4) de la tôle latérale dans la fente (2) du profil de guidage latéral.
4 Serrer les vis (4) de la tôle latérale et fixer le profil de guidage latéral.
Monter les profils de guidage latéraux sur la rayon extérieur de la courbe à bande Portec Interroll.

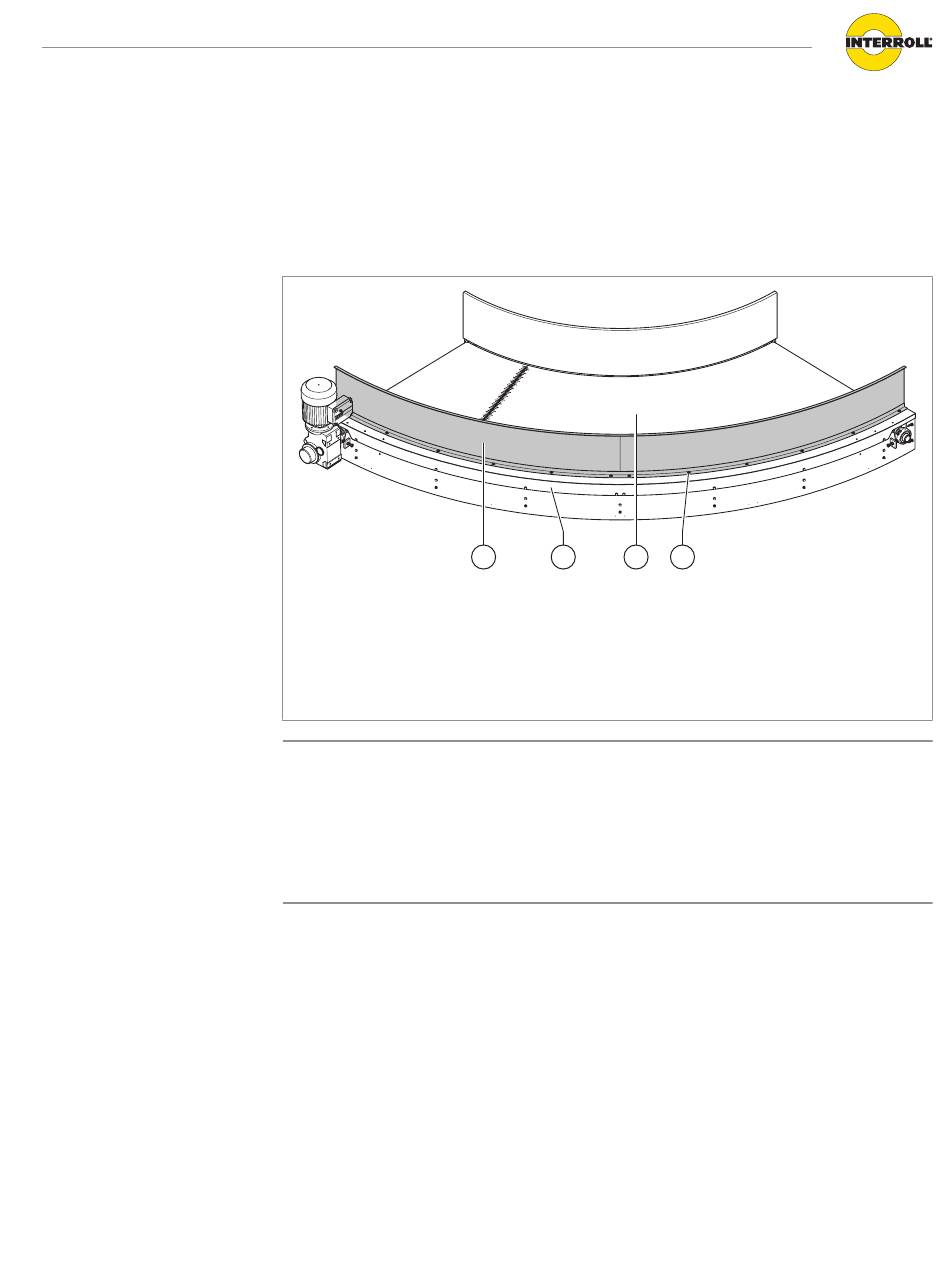

Profils de guidage latéraux sur le rayon extérieur de la courbe à bande Portec Interroll.
1
Profil de guidage latéral du rayon
extérieur
2
Protection de chaîne
AVIS
Le profil de guidage latéral monté ne doit pas toucher la bande de convoyage de la
courbe à bande Portec Interroll.
4 Prendre garde à ce que le bord inférieur du profil de guidage latéral soit à une distance
minimale de 3 à 5 mm de la bande de convoyage.
4 Placer le profil de guidage latéral du rayon extérieur (1) sur la protection de chaîne (2) de la
courbe à bande Interroll Portec.
Le profil de guidage latéral et la tôle latérale sont affleurants.
4 Fixer le profil de guidage latéral du rayon extérieur à la protection de chaîne. Utiliser les vis
prévues à cet effet.
1
2
3
3
Bande de convoyage
4
Vis de fixation du profil de guidage
latéral sur le rayon extérieur
4
25
