2.
DESCRIPTION
2.1.
Vue d'ensemble
Le D•420 est un détecteur de gaz prévu pour déceler la présence de gaz toxique ou pour mesurer
le niveau d'oxygène dans l'air ambiant. Il utilise un capteur électrochimique, à infrarouge ou à se-
mi-conducteur. Le signal du capteur est converti, par le circuit « Carte D•BASE 420 », en un signal
électrique dont l'intensité varie de 4 à 20 mA en fonction de la concentration de gaz
toxique/oxygène dans l'air. Ce signal est transmis au central de mesure ou à l'automate program-
mable (PLC) via une liaison en boucle de courant à deux ou à trois fils.
Le détecteur de gaz D•420 est constitué des éléments externes suivants :
un boîtier étanche IP65 en plastique retardateur de flamme ;
un presse-étoupe étanche IP68 ;
un afficheur à cristaux liquides (LCD) qui, en fonctionnement normal, affiche la mesure de la
concentration du gaz présent dans l'atmosphère ;
un clavier tactile à trois touches.
Boîtier plastique
Touches tactiles
www.dalemans.com

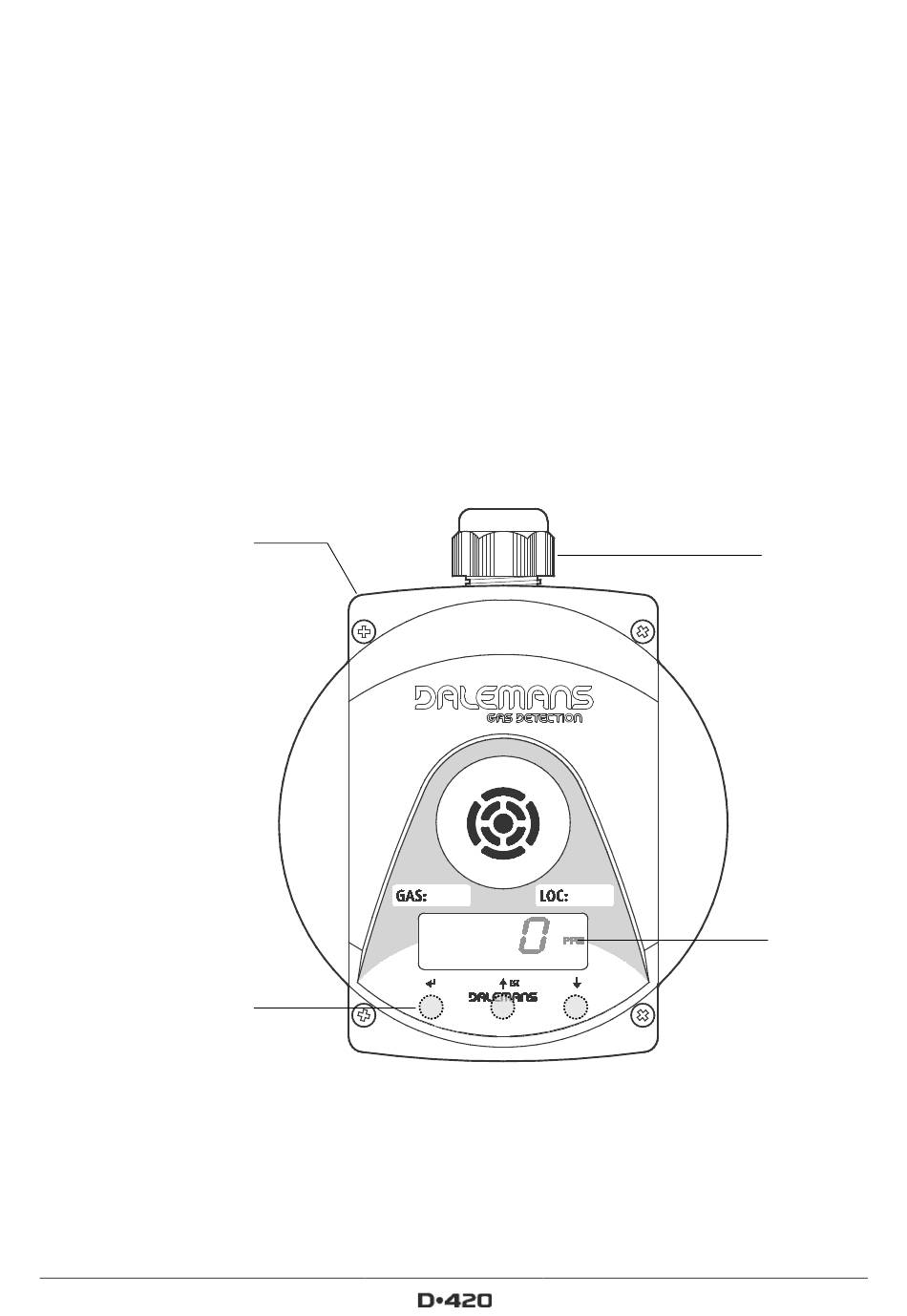

Figure 2 : vue d'ensemble du détecteur D•420
Presse-étoupe
Afficheur LCD
|
D
7
ESCRIPTION
