MANUEL D'INSTALLATION
SOLSYSDW
Lecteur Mifare Desfire
®
Ce produit est un lecteur de badges RFID pour système de contrôle d'accès.

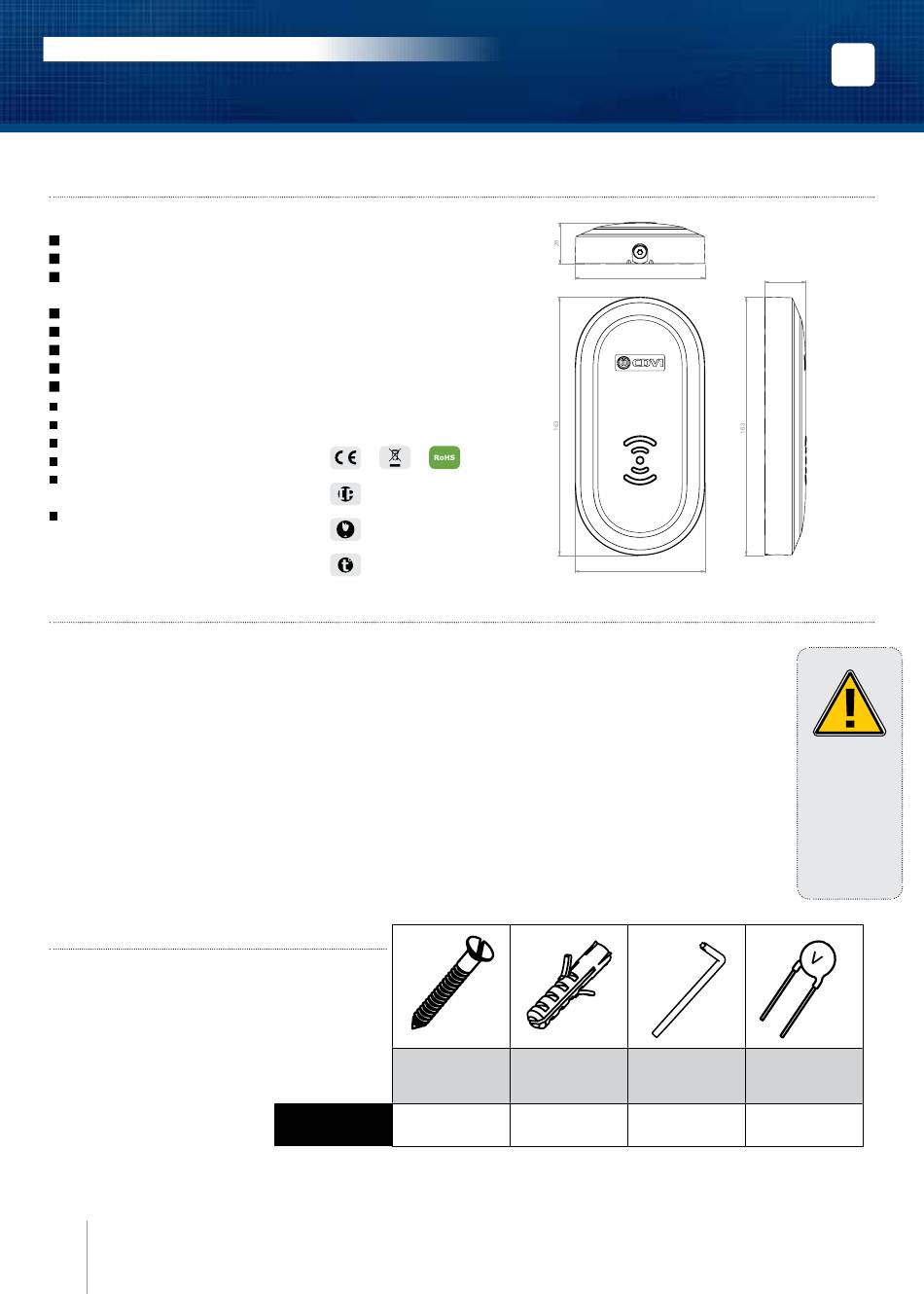

1] PRÉSENTATION PRODUIT
Wiegand 26, 30 ou 44 bits
Desfire EV1 (Badge 2 à 8 K) / Mifare
®
connexion directe à la centrale ou via
le contrôleur de porte (INTBUSW)
électronique tropicalisée
signalisation lumineuse et sonore
3m de câble
système anti-arrachement
cryptage AES 128
dimensions (L x l x H) : 163 x 82 x 26 mm
technologie : 13,56 MHz
alimentation : 12V DC
consommation : 200 mA
bande de fréquence :
13,553 - 13,567 MHz
puissance max. programmée
< 60 dBμA/mA

2] RAPPELS ET RECOMMANDATIONS

Alimentations préconisées
ADC335 et BS60 (lorsque le lecteur n'est
alimenté ni par la centrale, ni par le contrôleur
de porte, INTBUSW).
Nos alimentations sont conformes aux
exigences de la norme N60950-1 : 2006/A11
: 2009 et construites pour être des
alimentations limitées en puissance.
Câbles préconisés
Câble 4 paires 6/10
ème
3] ÉLEMENTS FOURNIS
Nous CDVI, déclarons que le produit radioélectrique SOLSYSDW est conforme à la directive 2014/53/UE.
La déclaration de conformité UE est disponible sur www.cdvi.com
2
cdvigroup.com
EV1 13,56 MHz - Wiegand
®
®
IP54
IK10
-40°C à +70°C
(AWG 24).
SOLSYSDW
classic
Ce produit est livré avec une varistance
Celle-ci doit être montée directement sur les
bornes de la gâche (ventouse, moteur,...) com-
mandée par l'équipement.
Si l'appareil fonctionne avec plusieurs gâches,
chacune doit être équipée de varistance.
La varistance limite les surtensions
provoquées par le bobinage de la gâche – effet
de self.
Dans le cas où la ventouse utilisée est du type
"Shear Lock", celle-ci doit être alimentée par
une alimentation indépendante du SOLSYSDW.
Cheville
Vis TF
plastique
3x30
S5
2 2
82
26
82
Clé
Varistance
TORX
®
1 1
FR
15
60
Ce document est la proprité
This document is the exclus
F010
C.A. :
Material : ZP5 / PC
DWG.: A. Broustal
Pour un
éclairage
optimal,
attention
de ne pas
plier
le câble
à l'intérieur
du produit.
