Pompe à chaleur alfea hybrid duo ventouse
2.9.2 Raccordement au circuit sanitaire
Placer sur l'arrivée d'eau froide un groupe de sécurité
avec soupape tarée à 7 bar, laquelle sera reliée à un
conduit d'évacuation à l'égout
Pour permettre la vidange du ballon par siphonnage, il
est impératif de placer le groupe de sécurité à un niveau
inférieur à celui de l'entrée d'eau froide
Il est recommandé de placer sur la sortie eau chaude
un mitigeur thermostatique
2.9.3 Raccordement à un circuit ventilo-convecteurs
Pour toute pompe à chaleur supérieure à 11 kW, il est
nécessaire d'installer sur ce circuit un ballon tampon
(contenance minimum : 50 litres).
2.9.4 Rinçage de l'installation
Avant de raccorder le module hydraulique sur
l'installation, rincer correctement le réseau chauffage
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil
Ne pas utiliser de solvant ou d'hydrocarbure aromatique
(essence, pétrole, etc )
Dans le cas d'une installation ancienne, prévoir sur
le retour de la chaudière et au point bas un pot de
décantation de capacité suffisante et muni d'une
vidange, afin de recueillir et évacuer les impuretés.
Ajouter à l'eau un produit alcalin et un dispersant
Effectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage définitif.
Flexibles sanitaires
Ø 20x27 femelle
Ø 26x34
mâle
Notice d'installation et de mise en service "1441 - FR"
légende
CAR : Clapet anti-retour
D : Disconnecteur
GS : Groupe de sécurité
D
GS

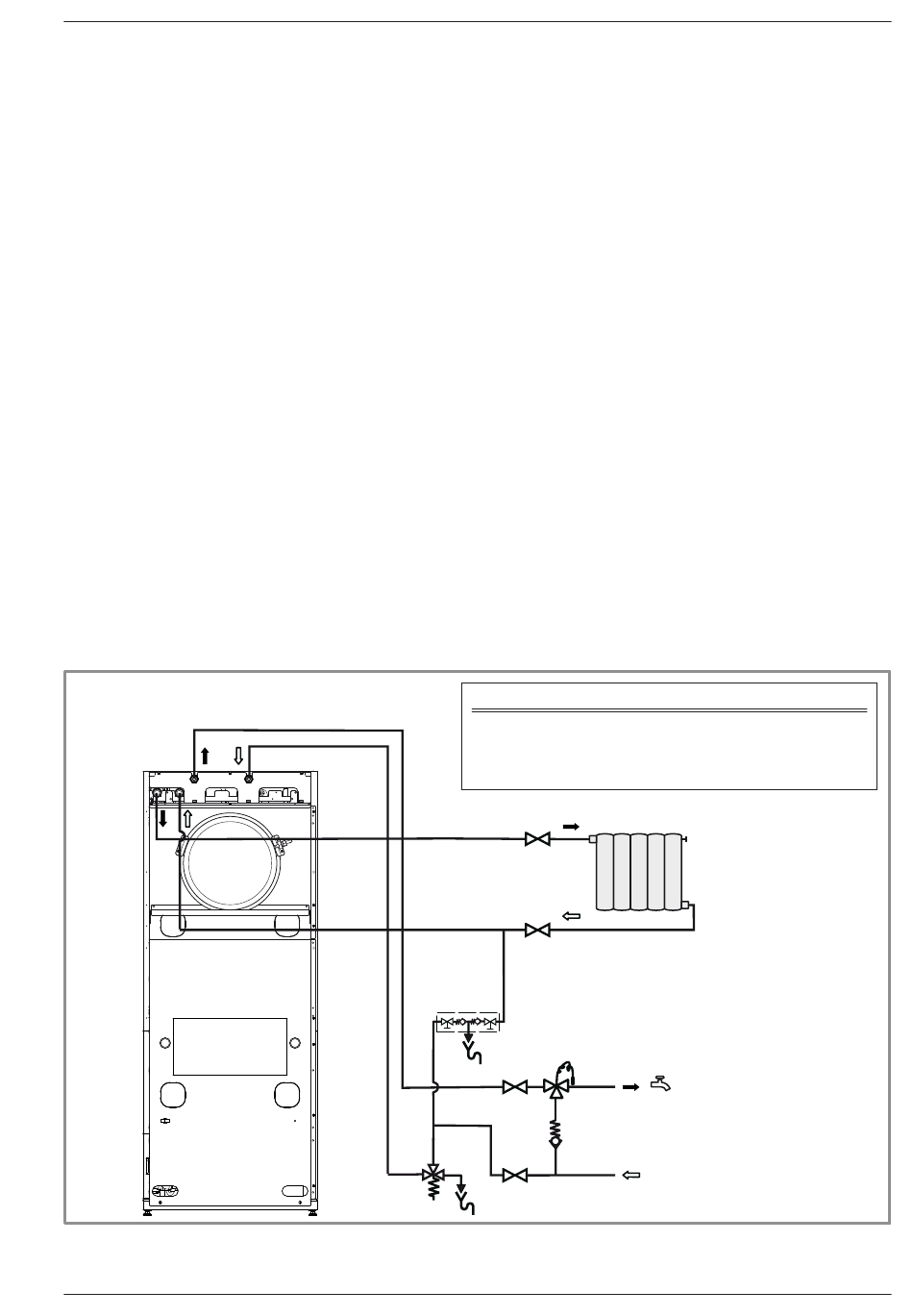

figure 32 - Schéma hydraulique de principe
MT : Mitigeur thermostatique
R1 : Circuit de chauffage
R1
MT
CAR
- 29 -
