Instructions de montage
Accoupler la panne et la barre médiane (SUNRAIN)
L'installation est fournie avec un foret hélicoïdal (Ø 3 mm), 8 vis et un cache non montés.

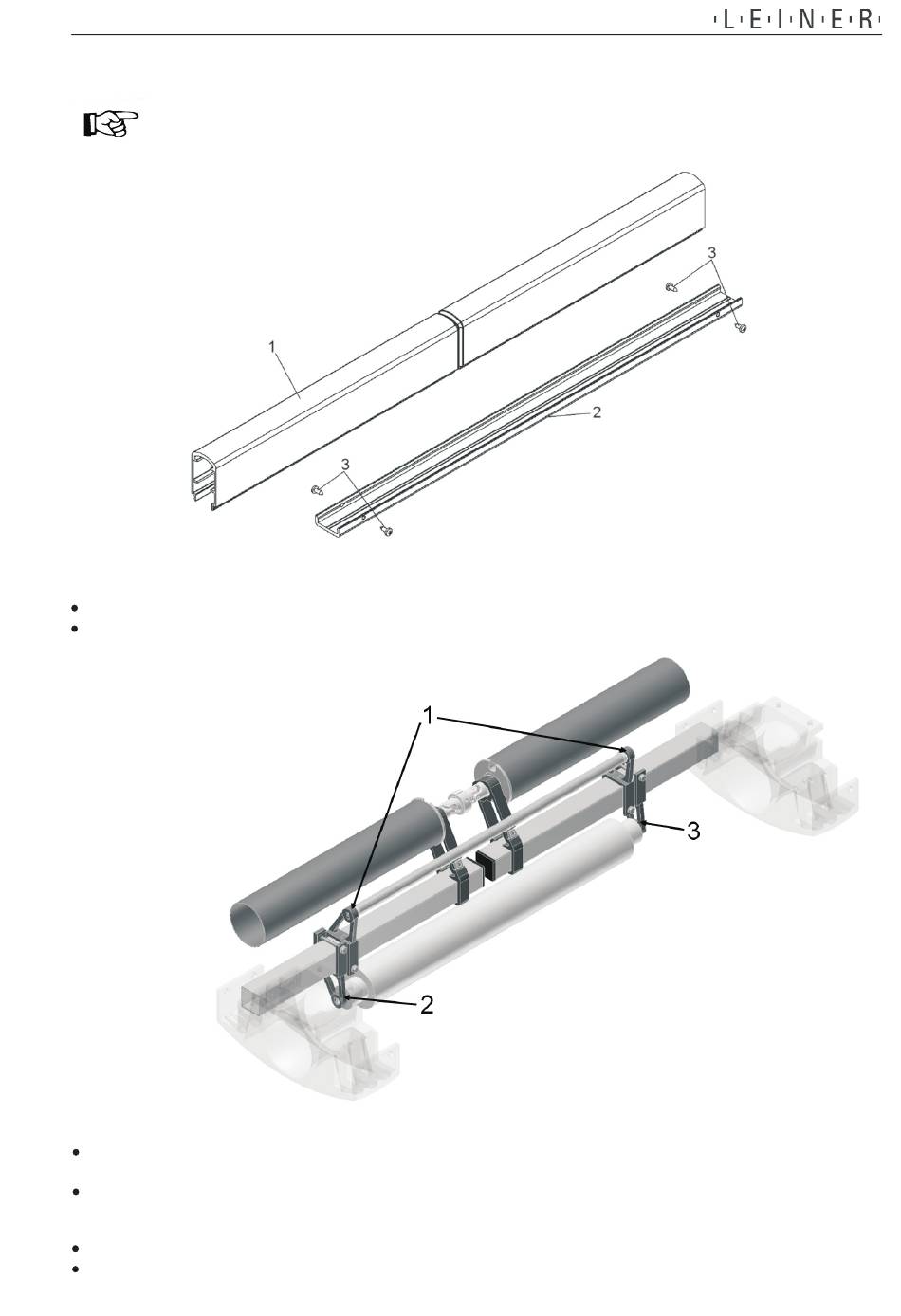

Figure 23
Procédez comme
suit :
Insérer le cache (Fig. 23, rep. 2) dans les extrémités de la barre (Fig. 23, rep. 1) et les prépercer
Visser les vis (Fig. 23, rep. 3).
Appliquer la poulie de guidage et le cache-fente
Figure 24
Procédez comme suit :
Les supports de la poulie de guidage (Fig. 24, rep. 1) sont déjà prémontés sur les tubes porteurs des
installations. Insérer la poulie de guidage et visser les supports.
Les supports du cache-fente (Fig. 24, rep. 2, 3) sont fournis non fixés. Monter le support avec la douille
thermoplastique sur le côté gauche de l'installation (Fig. 24, rep. 2) et le support avec la fente sur le côté
droit de l'installation partielle (Fig. 24, rep .3).
Déployer l'installation d'env 30 cm.
Poser le rouleau du store entre les deux supports.
.
ensemble.
15
