Instructions de montage
6.2.
Installations accouplées

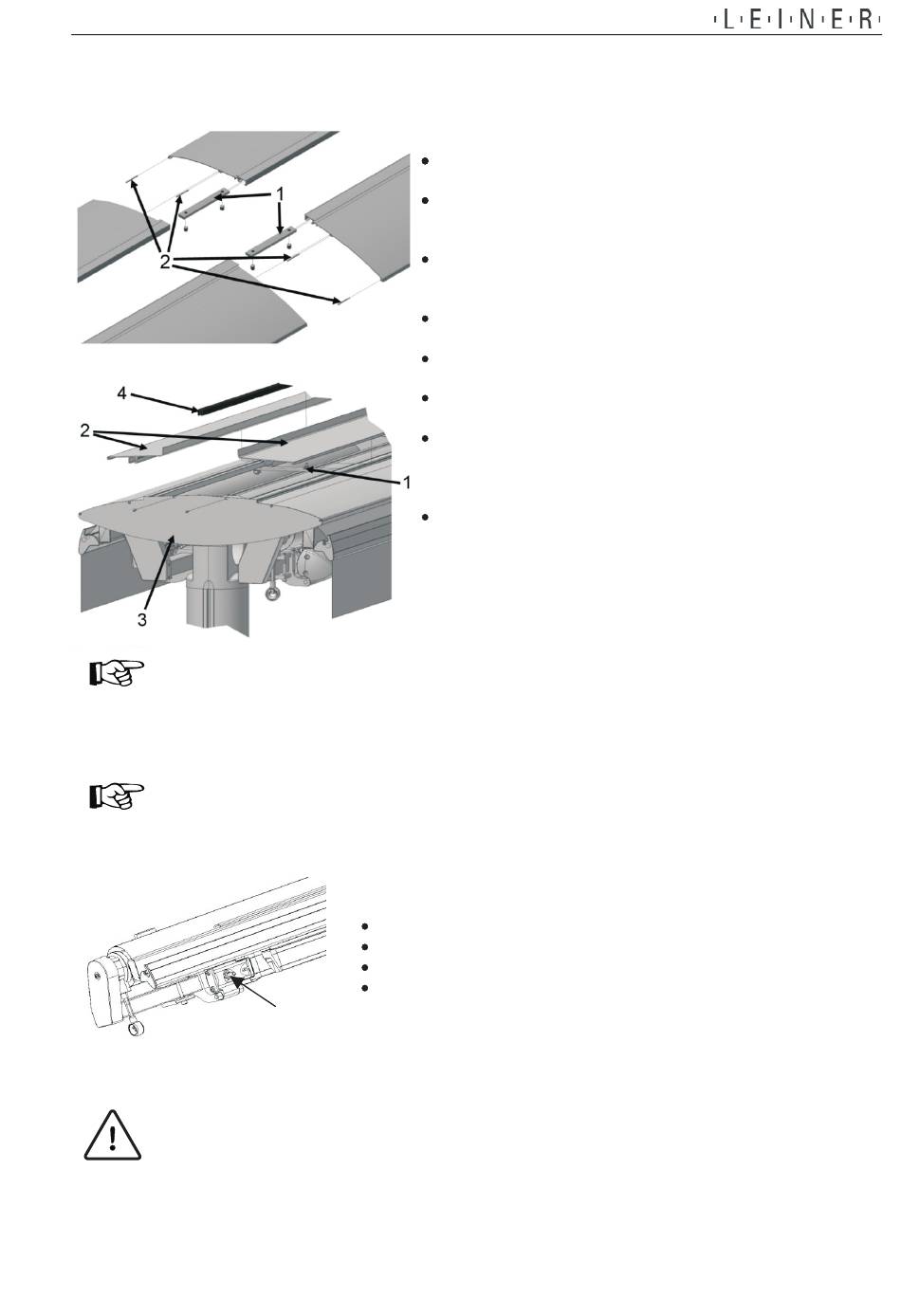

Figure 28
Figure 29
À la livraison, les écrous et les rondelles nécessaires pour la fixation des écrous d'ancrage se
trouvent sur les tiges filetées prémontées.
7.
Réglage de l'inclinaison du store
L'inclinaison des stores doit être supérieure à 5 pour les installations individuelles et
supérieure à 7,5° pour les installations accouplées, sinon une poche d'eau peut se
L'inclinaison du store (5°...45°) peut être modifiée en réglant le dispositif de réglage de l'inclinaison
Figure 30
Risque d'endommagement !
Lors du réglage, déployer le store uniquement d'env. un tiers, sinon la vis de
l'articulation pivotante sera endommagée à cause de l'effet du frein à grande force
d'impact. Régler les bras en alternance Décharger le bras correspondant !
Procédez comme suit :
écrous appropriés (Fig. 29, rep. 1).
Procédez comme suit :
Déployer le store sur env. un tiers de sa longueur.
Retirer le cache de l'articulation pivotante.
Procéder au réglage de l'inclinaison Fig. , rep 1 17 mm).
Remettre le cache de l'articulation pivotante en place.
1
.
Soulever le profilé de toit prémonté (voir section 3.4) et
poser l'armature Gastro.
Poser de nouveau les écrous d'ancrage sur les tiges
filetées au niveau des cales et visser au moyen des
Insérer les écrous d'ancrage avec les tiges filetées
(Fig. 28, rep. 1) dans les rainures des profilés de toit
extérieurs de chaque point de couplage et visser sur un côté.
Insérer les tiges (Fig. 28, rep. 2) dans les rainures
présentes au niveau de chaque point
Visser les écrous d'ancrage avec la tige filetée (Fig.
rep. 1) sur l'autre
côté.
Visser les écrous d'ancrage sur les cales (Fig. 29 rep. 1
avec les écrous
appropriés.
Poser les deux profilés de toit intérieurs Fig. 29, rep. 2
et les visser avec les caches latéraux (Fig. 29 r p 3
(2 vis à tôle avec fente cruciforme 3 5x16 par côté
tournevis cruciforme taille 2
Coincer les deux profilés de toit intérieurs (Fig. 29, rep. 2)
avec le profilé protège-arêtes (Fig. 29, rep. 4)
°
de
couplage
.
,
(
, e
.
,
).
former.
(
3
. ,
28,
)
)
)
;
18
