Sans refroidisseur d'huile optionnel
1. Trouvez (4) écrous à ressort unistrut 3/8 po (article 1) (référez-vous au « Schéma de
montage et d'assemblage réservoir/mur » à l'arrière de ce guide). Installez-en un le cadre
unistrut supérieur à env. 2 po de l'extrémité gauche et un autre à 21 ¼ po à droite du premier.
2. Installez un troisième écrou à ressort sur le cadre unistrut inférieur à env. 3 ½ po depuis
la gauche et un autre à 18 ¼ à droite du troisième.
3. Installez et serrez un amortisseur de vibrations (article 12) sur chacun des écrous à
ressort sur l'unistrut supérieur.
4. Placez une extrémité de la sangle de mise à la terre (article 14) sur l'écrou à ressort
inférieur gauche, placez une rondelle de blocage (article 11) à l'avant et à l'arrière de la sangle.
Insérez un amortisseur de vibrations à travers la sangle et les rondelles de blocage et fixez-le à
l'écrou à ressort (voir figure ci-dessous). Placez l'autre extrémité de la sangle de mise à terre sur
l'extrémité de l'amortisseur de vibrations. Ceci sera maintenu en place lorsque du montage du
moniteur. Installez le dernier amortisseur de vibrations dans l'écrou à ressort inférieur droit.
5. Placez le moniteur sur les amortisseurs de vibrations et fixez-le avec (4) rondelles
plates, (4) des rondelles de blocage et (4) écrous (articles 10, 11 et 9) fournis avec le matériel de
montage réservoir/mur.
18 of 39

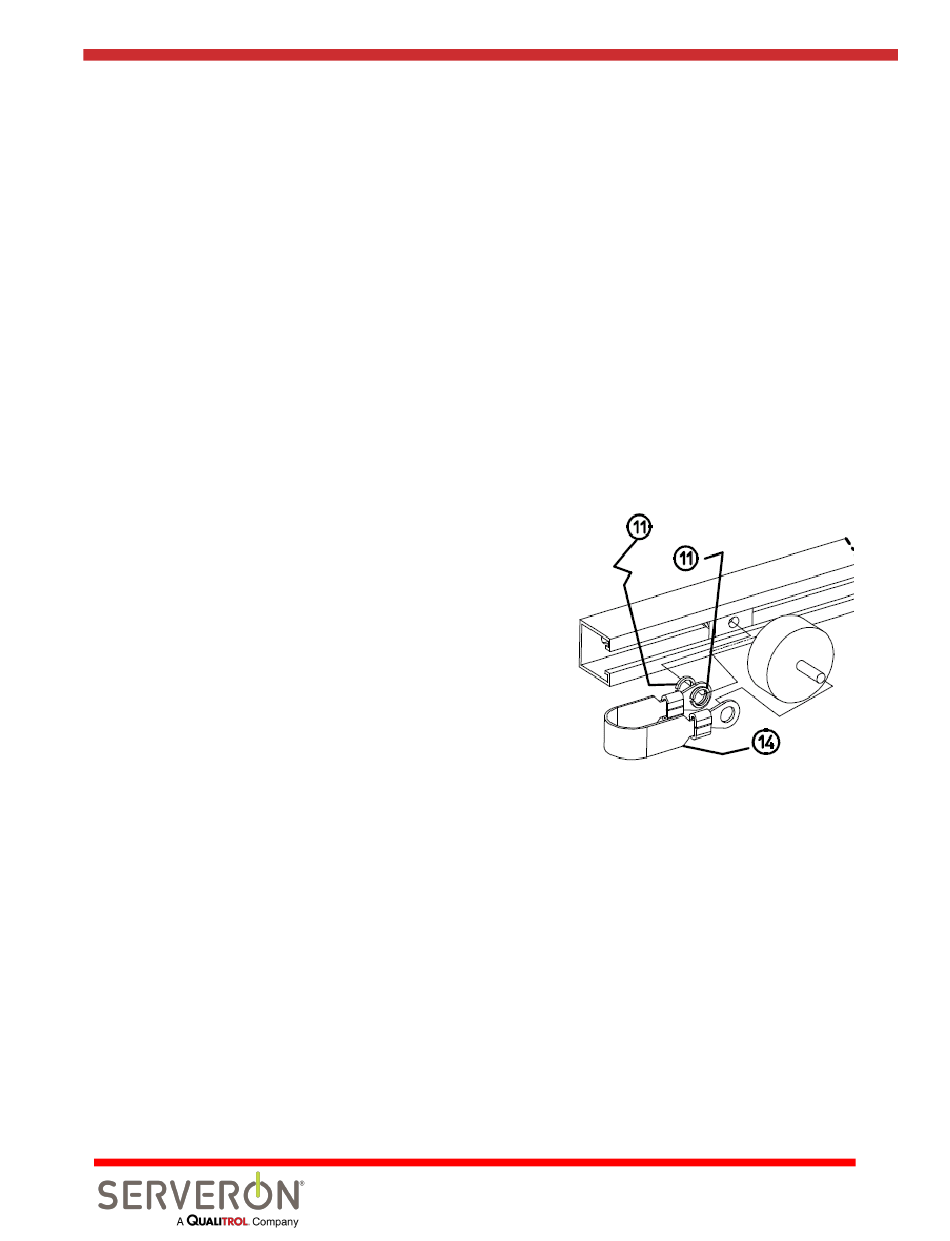

Figure 8 : Sangle de mise à terre
810-1644-03-FRE Rev B
