10.4 Refroidisseur d'huile optionnel
Le refroidisseur doit être installé sur le support avant de monter le moniteur pour transformateurs. Si
vous avez acheté le pied pour la plateforme du transformateur, suivez les instructions ci-dessous. Si
vous allez utiliser le support pour le réservoir/mur, consultez la section « Support réservoir/mur »,
étape 3.
1.
Retirez le refroidisseur d'huile de son emballage.
2.
Montez le refroidisseur d'huile sur les boulons de montage supérieurs du support du
moniteur pour transformateurs. Le refroidisseur d'huile sera fixé à l'aide du même matériel
utilisé pour fixer le moniteur pour transformateurs.
ATTENTION : Si le refroidisseur d'huile ne sera pas monté sur le support de montage
pour la plateforme du transformateur, le refroidisseur d'huile doit tout de même être
fixé par le cadre du refroidisseur. Les raccordements de conduite d'huile et les tubes
d'huile ne peuvent pas supporter le poids du refroidisseur.

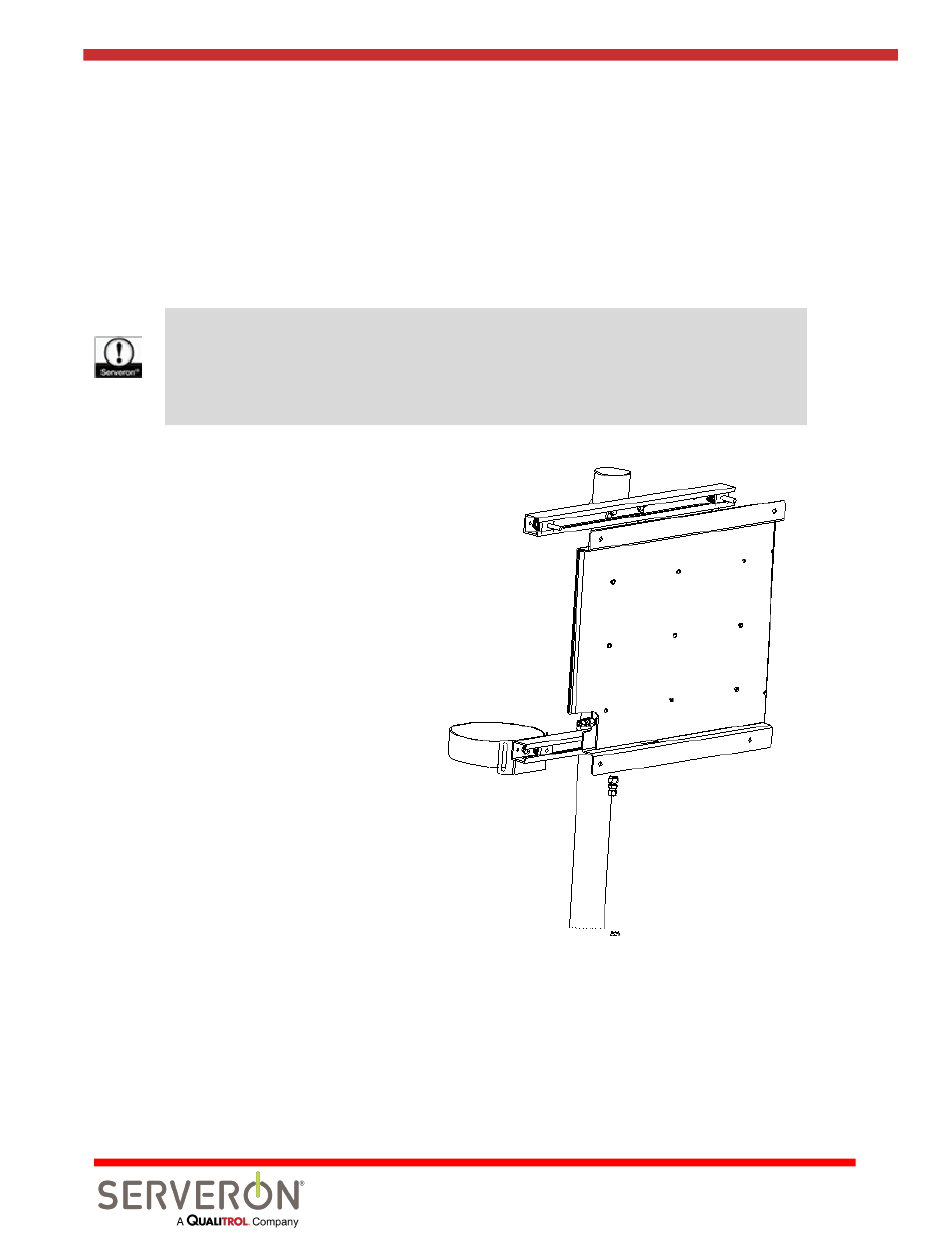

Figure 5 : Montage du refroidisseur d'huile
15 of 39
810-1644-03-FRE Rev B
