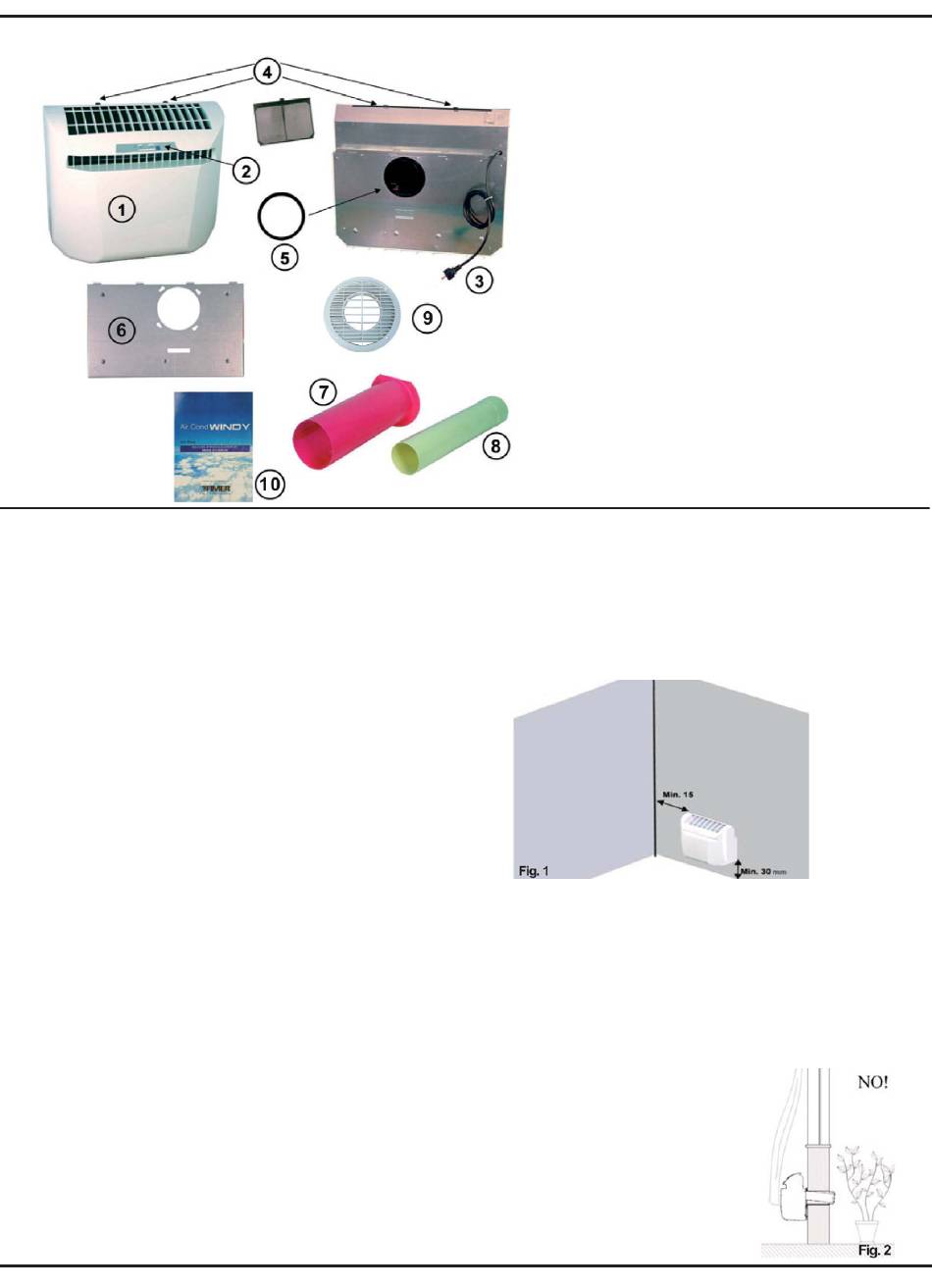

1. COMPOSANTS PRICIPAUX WINDY 4 – WINDY 5
2. AVERTISSEMENTS
Ce climatiseur a été conçu pour l'usage domestique.
- Le climatiseur doit être installé en position verticale sur des surfa-
ces planes et des murs parfaitement verticaux. (Voir paragraphe
Installation).
- Exécuter le branchement au réseau électrique conformément aux
normes d'installation en vigueur. (Voir raccordement électrique).
- Vérifier qu'aucun objet, comme des rideaux ou autres, ne bouche
le filtre d'aspiration et l'arrivée de l'air interne, et qu'aucune plante,
aucun volet, aucune grille, ne bouche la prise d'air externe.
- Il ne faut pas installer le climatiseur dans des locaux qui ser-
vent de buanderie ou des locaux particulièrement humides com-
me des serres, etc...
- Il ne faut pas installer le climatiseur dans des milieux où se trou-
vent des gaz explosifs, des vapeurs, des matières dangereuses,
ni dans des locaux où se trouvent d'autres appareillages qui
engendrent une forte source de chaleur.
- Ne déposer aucun objet sur le climatiseur
- Ne pas enfoncer d'objets sur les sorties de l'air, ni internes ni
externes ; cela pourrait provoquer des blessures aux personnes
et des dommages à l'appareil.
- Ne pas allumer ou éteindre le climatiseur en mettant la fiche dans
la prise d'alimentation ou en l'enlevant de la prise Cette opération,
si on la répète fréquemment, peut endommager le câble, la prise
ou la fiche, en entraînant des dangers pour les personnes. Utiliser
toujours et seulement la télécommande et actionner l' interrupteur
de Protection (Voir Branchement a la réseau).
- Ne pas endommager, tirer, écraser ou fixer avec des clous le
câble d'alimentation. Au cas où le câble d'alimentation serait abî-
mé, s'adresser à un centre d'assistance agréé.
- Quand on prévoit de ne pas utiliser le climatiseur pendant long-
temps, désactiver le disjoncteur de protection et enlever la prise
de courant.
- Installer le climatiseur de sorte que l'air froid n'aille pas direc-
tement sur les personnes.
- Ne pas installer de poêle dans une position exposée au jet d'air
direct du climatiseur, pour éviter les dangers d'une combustion
imparfaite.
- Nous vous conseillons d'aérer périodiquement le milieu où le
climatiseur est installé, spécialement s'il y a un certain nombre
de personnes dans le local, ou s'il s'y trouve des appareillages
à gaz (poêles) ou des sources d'odeurs.
- Ne pas utiliser le climatiseur pendant longtemps avec des por-
tes ou des fenêtres ouvertes; on évite ainsi non seulement un
gaspillage d'énergie mais aussi la création d'une quantité exces-
sive d'eau de condensation.
- Le gaz réfrigérant écologique appelé R410A employé par le cli-
matiseur a des caractéristiques d'appauvrissement de l'ozone
nulles (ODP=0).
4
1. CLIMATISEUR
2. PANNEAU DE CONTRÔLE
3. CÂBLE ÉLECTRIQUE AVEC FICHE
4. FILTRES DE L'AIR
5. ANNEAU D'ÉPONGE POUR ÉTANCHÉITÉ
POSTÉRIEURE
6. CONTRECHÂSSIS
7. CONDUITE D'ASPIRATION EXTERIEURE
OUVERTE Ø 150
8. CONDUITE D'ARRIVÉE INTERNE Ø 100
9. GRILLE EXTERIEURE TYPE 3
10. NOTICE D'INSTALLATION ET UTILISATION
3. INSTALLATION
Modalités d'installation
Pour obtenir d'excellentes performances de fonctionnement, suivre
attentivement les instructions données dans le manuel.
La non application des normes correctes d'installation, qui peut
causer des défaillances de l'appareillage, dégage la société Fimer
Air Conditioning de toute forme de garantie et de toutes
responsabilités éventuelles pour des dommages causés à des
personnes, des animaux ou des choses.
Choix de la position
La position d'installation de l'unité doit satisfaire les
caractéristiques suivantes :
- le mur d'installation doit communiquer avec l'extérieur ou avec
une pièce adéquate
- le mur d'installation doit être robuste et adapté pour soutenir le
poids de l'unité et garantir qu'elle y est bien ancrée
- laisser autour de l'unité un espace minimal nécessaire pour les
éventuelles opérations d'entretien (comme indiqué sur la fig. 1)
- installation en position basse: distance minimum du sol 300 mm
(comme indiqué sur la fig. 1) installation en position haute: distance
minimum du plafond 150 mm (comme indiqué sur la fig. 1)
- il ne doit y avoir aucun obstacle à la libre circulation de l'air de la
conduite coaxiale d'aspiration et d'arrivée,
comme par exemple des plantes, jardinières,
grilles ou grillages trop serrés, etc. (comme
indiqué sur la fig. 2), car cela pourrait nuire
au fonctionnement du climatiseur
- à l'endroit où l'on veut faire le trou pour y loger
la conduite coaxiale, il faut vérifier qu'il n'y ait à
l'intérieur du mur aucun câble électrique,
tuyauterie hydraulique et équipements divers
etc..... qui pourraient être endommagés par le
perçage du trou, ou aucune structure comme
des piliers, des poutres qui empêcheraient
d'exécuter le trou facilement.
