2.

Dimensionnement, description et localisation

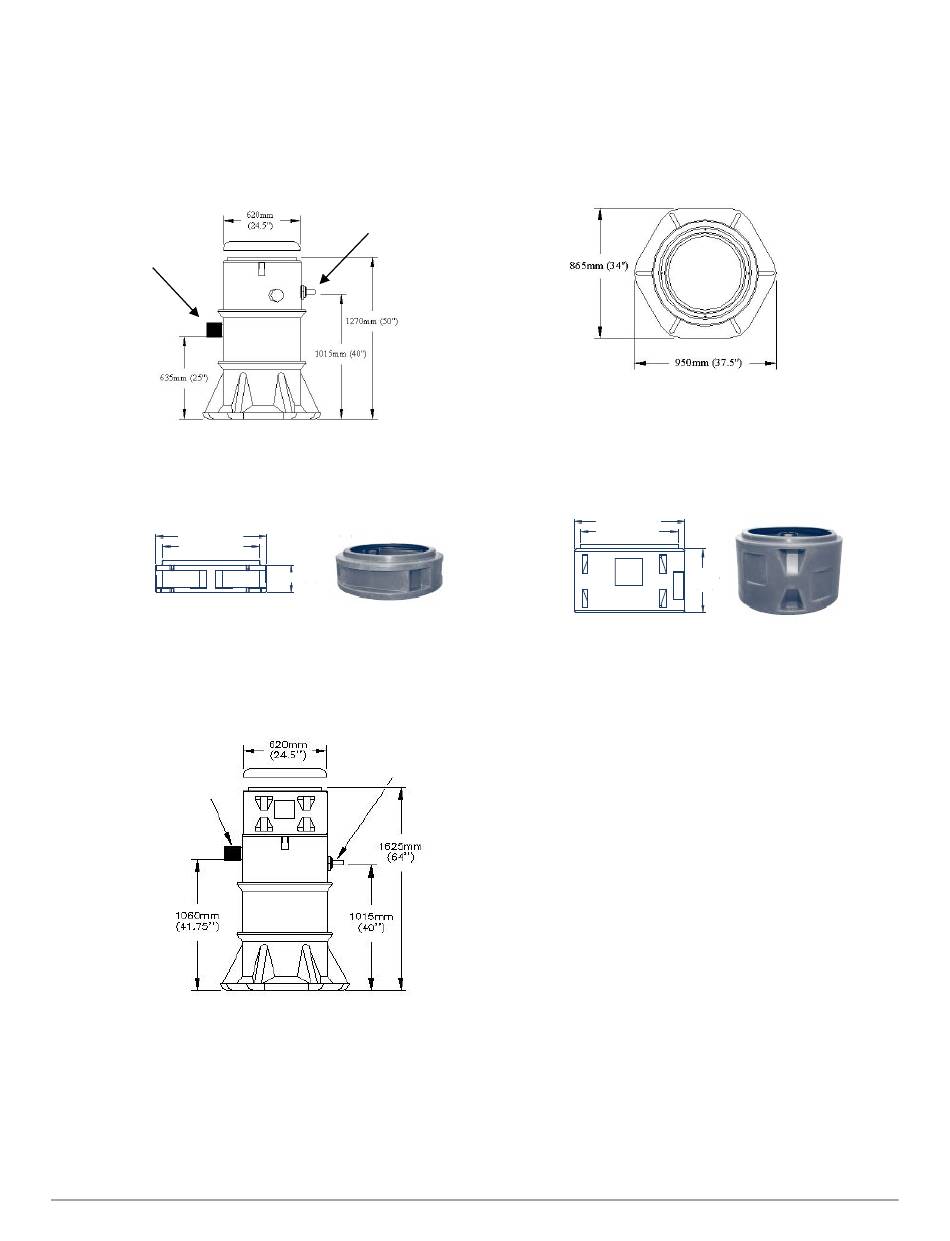

2.1 Dimensionnement
Manchon flexible pour la
conduite d'amenée d'eau
Ø 100 mm (4") nominal
Poste de pompage PSA-240
622 mm (24 ½")
510 mm (20")
Ral longe PSR-060
Manchon flexible pour la
conduite d'amenée d'eau
Ø 100 mm (4") nominal
Poste de pompage PSA-240H
Guide d'installation et Livret du propriétaire
Postes de pompage PSA-240/H
Raccord crénelé pour la
conduite de sortie d'eau
Ø 38 mm (1½") nominal
150 mm (6")
Raccord crénelé pour la
conduite de sortie d'eau
Ø 50 mm (2") nominal
Page 2/10
Vue en plan
Base des postes de pompage PSA-240H
622 mm (24 ½")
510 mm (20")
355 mm
(14")
Ral longe PSR-140
