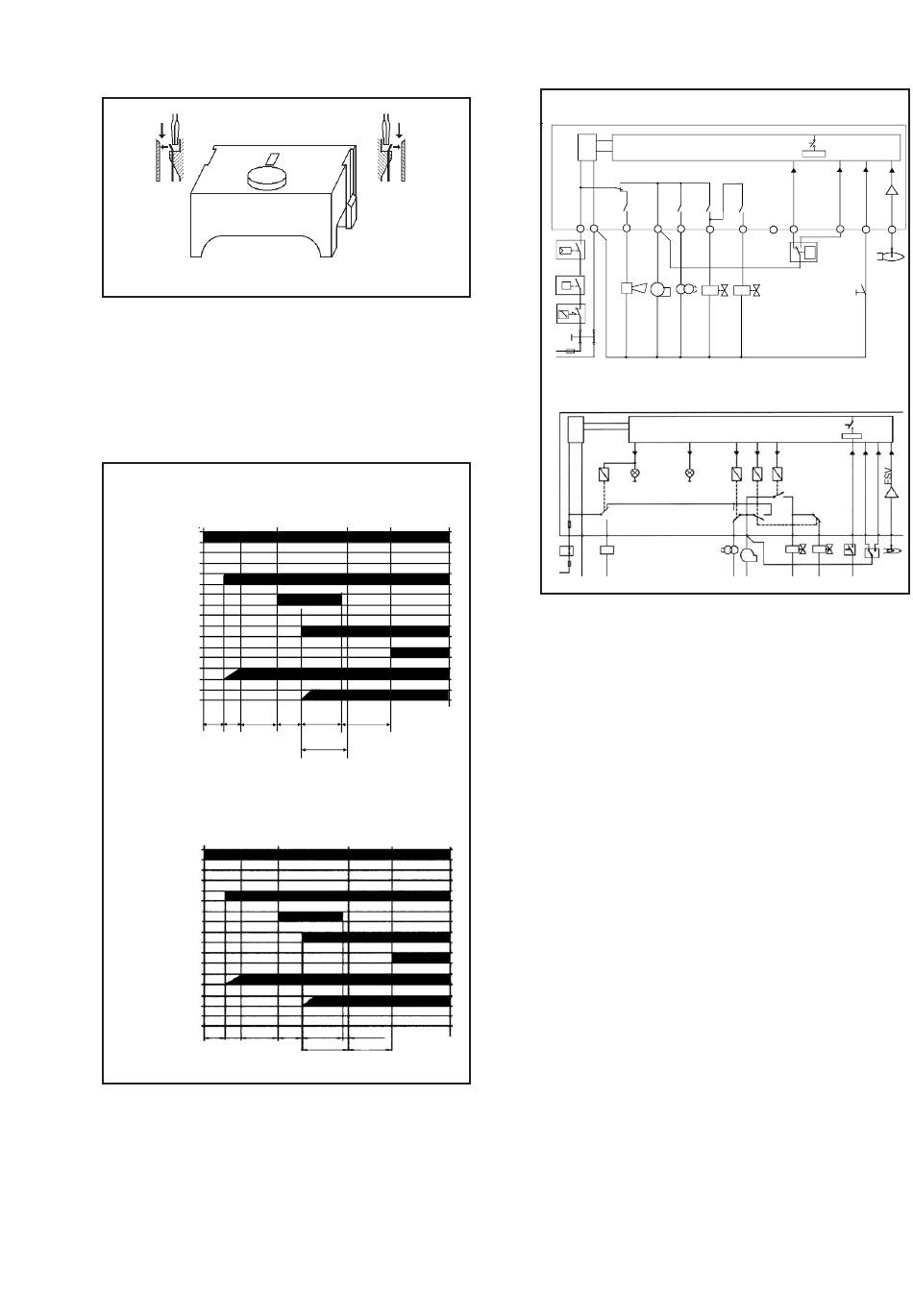

9 BLOC ACTIF
9.1 Socle embrochable
Le socle possède, sur ses deux largeurs, des languettes
élastiques qui s'enclenchent dans le boîtier lorsqu'on
embroche le coffret. Pour le desserrer, il suffit d'un léger
mouvement de bascule à l'aide d'un tournevis(voir figure
ci-dessus), dans les fentes de guidage de cette fermeture
(le coffret se soulève un peu).
9.2

Diagramme de fonctionnement

Bloc atif LME 21
A
mini/maxi gaz
AL
MVB
TAG
VG1
VG2
MA
EF
tw t10
Bloc atif LMG 21
A
mini/maxi gaz
AL
MVB
TAG
VG1
VG2
MA
EF
tw t10
A ordre de démarrage (enclenchement par «R»)
C position de fonctionnement du brûleur atteinte
B-B' intervalle pour la formation de flamme
C-D fonctionnement du brûleur (production de chaleur)
tw temps d'attente
t1 temps de préventilation
t3 temps de préallumage
t3n temps de post allumage
t10 temps prescrit pour la signalisation de pression d'air
B B' C
t1 t3 t3n t4
TSA
B B' C
t2
t1 t3 t3n 400 ms
TSA T4
9.3 Schéma de principe
Bloc actif LME 21
NT
K1
K2/1
12 2
R/W
T
MG
T
STB
T
H
Si
L
N

Bloc actif LMG 21

NT
K1
D
12 2 10
MG
AL
Si
L
N
AL alarme
EF électrode de flamme
EK touche de déverrouillage
FS signal de flamme
FSV amplificatuer de signal de flamme
L phase
MA manostat d'air
MG manostat de gaz
MVB moteur de ventilateur
N neutre
NT alimentation
Si fusible interne
TAG transformateur d'allumage
D
VG vanne gaz
1...12 bornes du coffret au socle AGK11
9.5

Protection des baisses de tension

Le dispositif de sécurité contre les baisses de tension
assure lors de tension <160v, que le brûleur soit déclenché
sûrement et qu'un redémarrage soit évité jusqu'à ce que
la tension atteigne de nouveau une valeur >160v.
12
Commande du micropresseur
K2/2 K3 K4
10
3 7 4 5 6
9
MA
MVB
AL TAG VG1 VG2
Commande par microcontrôleur
AL rouge FS vert
K4
K3
K2
7 3 4
TAG VG1 VG2
MVB
EK
RESET
FSV
11 8 1
EF
P
a
EK
EK
RESET
5 8 6 11 1
EK2 EF
MA
