Câblage
Fixez les câbles aux connecteurs du panneau arrière de votre serveur comme il
convient. Voir
Connecteurs d'alimentation
électrique CA (4)

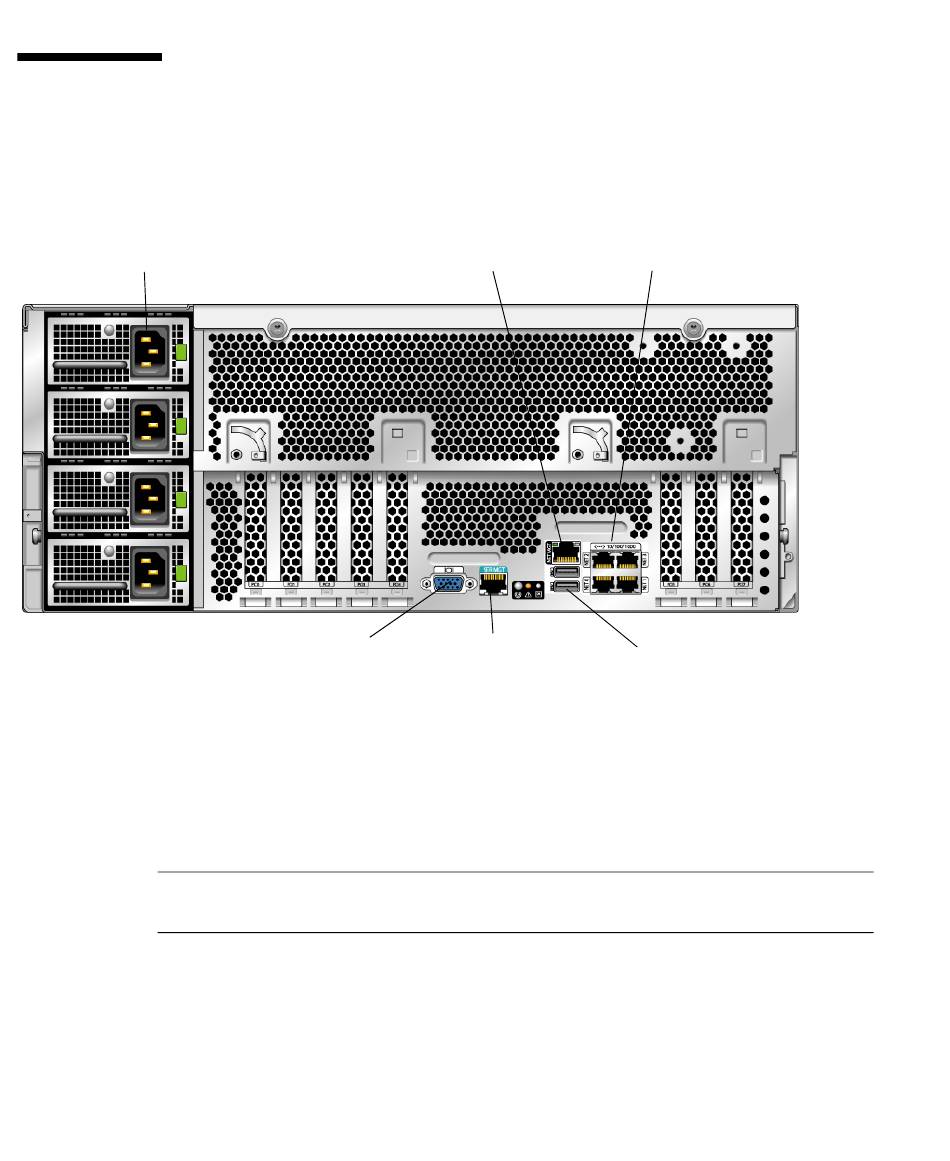

Panneau arrière du serveur
FIGURE 1-9
1. Si nécessaire, connectez le câble d'un clavier USB à un connecteur USB.
2. Si nécessaire, connectez le câble d'une souris USB à un connecteur USB.
3. Si nécessaire, connectez le câble de l'écran au connecteur vidéo.
Remarque – Le clavier, la souris et l'écran sont facultatifs avec un système
d'exploitation pouvant fonctionner sans ces éléments.
4. Si nécessaire, connectez les câbles Ethernet aux connecteurs NET pour votre
réseau Gigabit Ethernet ou un réseau de gestion.
Les connecteurs étiquetés « NET 0 » à « NET 3 » sont des ports Gigabit Ethernet
n
10/100/1000.
14 Guide d'installation des serveurs Sun Fire X4600 et Sun Fire X4600 M2 • Février 2007
.
FIGURE 1-9
Port Ethernet 10/100
pour la gestion de
réseau
Connecteur vidéo Port de gestion série
Sun Fire X4600/X4600 M2
Ports Gigabit Ethernet
10/100/1000 (4)
Connecteurs USB (2)
