Intex SF20220R Manuel D'utilisation
Masquer les pouces Voir aussi pour SF20220R:

Publicité

(128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5" X 10.3" PANTONE 295U 09/08/2009
Filtre à sable

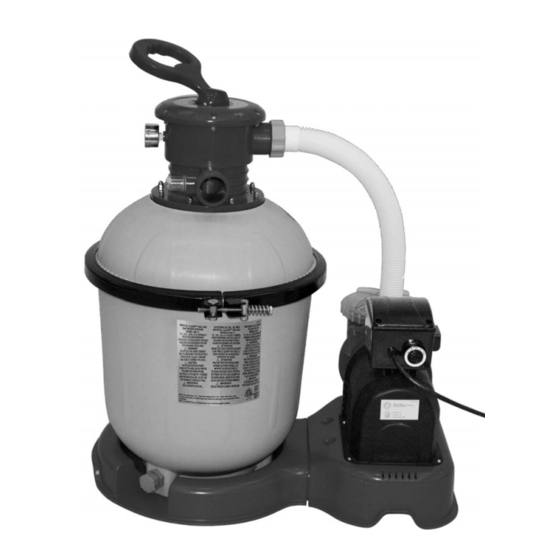

Modèle SF20220R
A titre d'illustration uniquement.
N'oubliez pas d'essayer les autres produits de la gamme Intex : piscines
hors sol, accessoires de piscine, piscines gonflables, jouets d'intérieur
gonflables, airbeds et bateaux. Ces produits sont disponibles chez les
différents revendeurs ou sur notre site internet.
Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O
Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European
Union by/Distribué dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union
durch/Intex Trading B.V., P.O. Box nr. 1075 – 4700 BB Roosendaal – The Netherlands
IMPORTANT
Lisez et suivez attentivement toutes
ces instructions avant d'installer et
d'utiliser ce produit.
©2009 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
Français
128

Publicité

Table des Matières
loading

Sommaire des Matières pour Intex SF20220R

  • Page 1 Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union...
  • Page 2: Table Des Matières

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français Attention................3-4 Liste des pièces.............. 5-9 Instructions de montage..........10-18 Informations techniques..........12 Instructions d’utilisation..........19-21 Piscines Intex Durée des opérations......22-23 Piscines D'autres Marques Durée Des Opérations............ 24 Entretien................
  • Page 3: Attention

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français IMPORTANT Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit. LISEZ ATTENTIVEMENT ET SUIVEZ TOUTES LES INSTRUCTIONS ATTENTION • Afin de réduire le risque d'accidents, ne laissez pas les enfants utiliser ce produit. Surveillez toujours les personnes avec des incapacités physiques.
  • Page 4 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français IMPORTANTES REGLES DE SECURITE A lire attentivement et à conserver pour consultation ultérieure AVERTISSEMENT : L’utilisation d’une piscine implique le respect des consignes de sécurité décrites dans le guide d’entretien et d’utilisation.
  • Page 5: Liste Des Pièces

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français LISTE DES PIÈCES NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle. CONSERVEZ CES INSTRUCTIONS Page 5...
  • Page 6 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français LISTE DES PIÈCES (suite) NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle. CONSERVEZ CES INSTRUCTIONS Page 6...
  • Page 7 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français DETAIL DES PIECES Avant d'installer votre produit, prenez quelques instants pour vérifier son contenu et vous familiariser avec chaque pièces détachées. NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.
  • Page 8 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français DETAIL DES PIECES (suite) Avant d'installer votre produit, prenez quelques instants pour vérifier son contenu et vous familiariser avec chaque pièces détachées. RÉFÉRENCE DÉSIGNATION QUANTITÉ PIÈCE DÉTACHÉE...
  • Page 9 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français DETAIL DES PIECES (suite) Avant d'installer votre produit, prenez quelques instants pour vérifier son contenu et vous familiariser avec chaque pièces détachées. NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.
  • Page 10 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS D’INSTALLATION DES CRÉPINES ET DES VANNES D’ARRÊT La grille de la buse empêche les grand objets de boucher et / ou d’endommager le filtre épurateur. La vanne d’arrêt évite que l’eau coule dans l’épurateur pendant la mise en place et le nettoyage de la cartouche.
  • Page 11 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS D’INSTALLATION DE LA BUSE ORIENTABLE ET DES VANNES D’ARRÊT 1. Saisir la buse et la vanne d'arrêt. 2. Dans le sens inverse des aiguilles d’une montre, dévissez la bague de la vanne...
  • Page 12: Instructions De Montage

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INFORMATIONS TECHNIQUES Le filtre à sable aspire les particules en suspension dans votre piscine mais ne traite pas l’eau. Pour le traitement de l’eau de votre piscine, consultez un professionnel.
  • Page 13 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS DE MONTAGE (suite) 4. Dans le sens des aiguilles d’une montre, vissez l’écrou de serrage du pré-filtre (16) sur l’aspiration du moteur (voir dessins 12.1 & 12.2).
  • Page 14 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS DE MONTAGE (suite) 3. Dans le sens des aiguilles d’une montre serrez raisonnablement le collecteur central (3) sur le tamis (5) (voir dessin 15). 4. Insérez l’ensemble dans la cuve. Assurez-vous que le tamis soit bien placé au fond de la cuve et que le collecteur central soit vertical (voir dessin 16).
  • Page 15 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS DE MONTAGE (suite) 3. Dans un premier temps, remplissez la moitié de la cuve pour niveler le sable. Ajoutez un petit volume d’eau pour amortir le sable restant: cette étape permet d’éviter les chocs violents sur le tamis (5) (voir dessin 19).
  • Page 16 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS DE MONTAGE (suite) 2. Placez lentement le couvercle de la vanne 6 voies et assurez-vous que le collecteur central s’emboîte parfaitement dans le couvercle de la vanne 6 voies (voir dessin 22).
  • Page 17 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTALLATION DES CONNEXIONS DE TUYAU DU FILTRE A SABLE ATTENTION • L’épurateur doit être placé à au moins 3.5 mètres de la piscine. • La prise de l’épurateur doit être située à plus de 3.50 m de la piscine.
  • Page 18 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTALLATION DES CONNEXIONS DE TUYAU DU FILTRE A SABLE (suite) Pour les piscines autres que INTEX : Les tuyaux (10) au niveau de la piscine doivent être reliés à l’aide d’un collier de serrage à...
  • Page 19: Instructions D'utilisation

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS D’UTILISATION ATTENTION • Risque électrique. L’épurateur doit être alimenté par un transformateur de séparation des circuits ou alimenté par un circuit comportant un dispositif à courant différentiel résiduel (DDR) de fonctionnement assigné...
  • Page 20 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS D’UTILISATION (suite) Mise en service et opérations initiales : Avant toutes opérations, assurez vous que : • Tous les tuyaux ont été connectés et serrés correctement, et que le sable est présent dans les quantités demandées.
  • Page 21 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français INSTRUCTIONS D’UTILISATION (suite) 5. Eteindre la pompe, tourner la vanne sur position “RINÇAGE” (voir dessin 29). 6. Mettre en marche la pompe pendant environ une minute pour remettre de niveau le sable après un «CONTRE-LAVAGE».
  • Page 22: Piscines Intex Durée Des Opérations

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français PISCINES INTEX DURÉE DES OPÉRATIONS (SANS ECOSTERILISATEUR AU SEL KRYSTAL CLEAR INTEX) Ce tableau relate les temps de fonctionnement moyens du filtre à sable suivant la capacité et le modèle de votre piscine Hors sol Intex.
  • Page 23 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français PISCINES INTEX DURÉE DES OPÉRATIONS (AVEC ECOSTERILISATEUR AU SEL KRYSTAL CLEAR INTEX) Si le système est relié à un ecostérilisateur au sel Krystal Clear, le temps de filtration doit être supérieur au temps de fonctionnement de l’écostérilisateur.
  • Page 24: Piscines D'autres Marques Durée Des Opérations

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français PISCINES D'AUTRES MARQUES DURÉE DES OPÉRATIONS Ce tableau relate les temps de fonctionnement moyens du filtre à sable suivant la capacité et le modèle de votre piscine Hors sol Intex.
  • Page 25 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français NETTOYAGE ET ENTRETIEN DU PRE-FILTRE 1. Assurez-vous que l’interrupteur du groupe de filtration est en position OFF et débranchez le cordon électrique de la prise. 2. Tournez dans le sens inverse des aiguilles d’une montre en la poussant jusqu’à...
  • Page 26: Entretien

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français ENTRETIEN ET PRODUITS CHIMIQUES • Les eaux de piscine doivent être régulièrement entretenues. Votre filtre et un contrôle chimique approprié vous permettront de maintenir un bon niveau d’hygiène. Renseignez vous auprès de votre revendeur pour choisir vos chlores, produits anti algues et autres.
  • Page 27: Guide En Cas De Panne

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français GUIDE EN CAS DE PANNE INCIDENT VÉRIFICATIONS SOLUTIONS POSSIBLES • Est il correctement branché à • Le câble électrique doit toujours être L’ÉPURATEUR la prise? branché sur une prise reliée à la terre et NE DÉMARRE...
  • Page 28 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français L'EAU DE VOTRE PISCINE TROUBLE DÉSIGNATION CAUSE SOLUTZON • Eau verdâtre • Le niveau de chlore et • Effectuez un traitement ALGUES • Points noirs ou de pH ont besoin chlore choc.
  • Page 29: Règles De Sécurité En Milieu Aquatique

    (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français RÈGLES DE SÉCURITÉ EN MILIEU AQUATIQUE Les loisirs nautiques sont à la fois amusants et relaxants. Cependant, ils représentent des risques de blessures et de mort. Afin de réduire ces risques, lisez et suivez toutes les instructions présentes sur les...
  • Page 30: Garantie

    Votre Filtre à sable a été fabriqué en utilisant des matériaux ainsi qu’une technologie de la plus haute qualité. Tous les produits Intex ont été inspectés et sont exempts de vices de fabrication. Cette garantie limitée s’applique uniquement aux Filtre à sable.
  • Page 31 (128) MODEL SF20220R SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 09/08/2009 Français Pour tout renseignement et commande de pièces détachées, contactez votre revendeur local de la liste ci-dessous ou visitez www.intexdevelopment.com pour consulter la liste des questions les plus fréquemment posées.

Table des Matières
