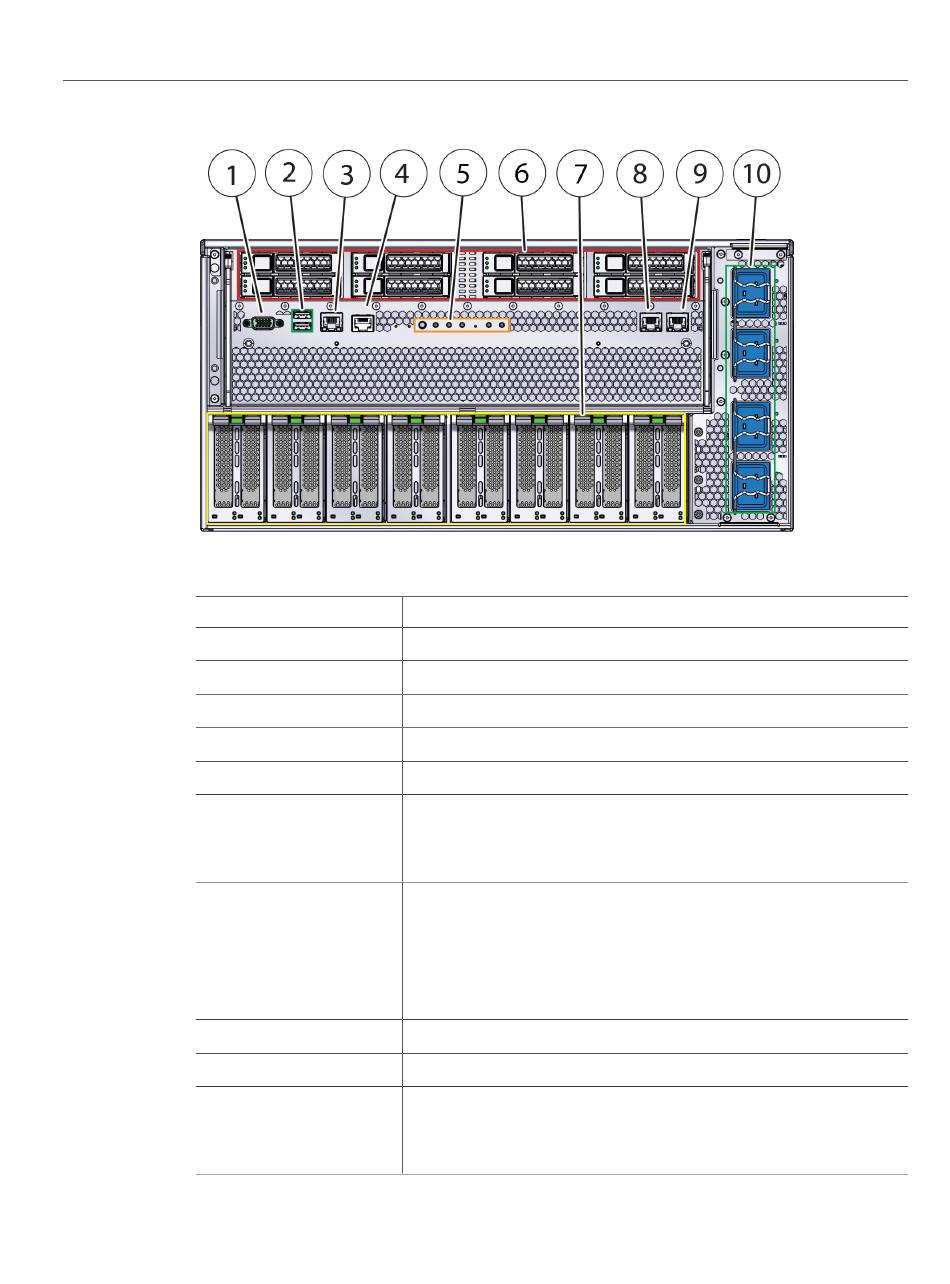

Fonctions du panneau arrière
Légende
1
2
3
4
5
6
7
8
9
10
18 Guide d'installation du serveur Sun Server X4-8 • Juin 2014
Description
Port vidéo DB-15
Ports USB 2.0 (2)
Port de gestion réseau
Port de gestion série
Indicateurs d'état
Emplacements HDD/SSD 0 à 7 :
■ Rangée du haut : 7, 5, 3, 1
■ Rangée du bas : 6, 4, 2, 0
Emplacements de carte PCIe 1 à 16 :
■ PCIe 1 est à droite
■ PCIe 16 est à gauche
Les cartes PCIe sont montées sur des chariots de carte PCIe doubles (DPCC).
Chaque DPCC héberge deux emplacements PCIe.
Port Net 0
Port Net 1
Entrées d'alimentation avec clips de câble (0 à 3) :
■ L'entrée d'alimentation 3 est en haut
■ L'entrée d'alimentation 0 est en bas
