Montage en baie du Switch CAT5 SMB
Montez le switch dans une baie à l'aide du nécessaire de montage
fourni . Les supports peuvent être placés suivant deux positions (voir la
Figure 3) .

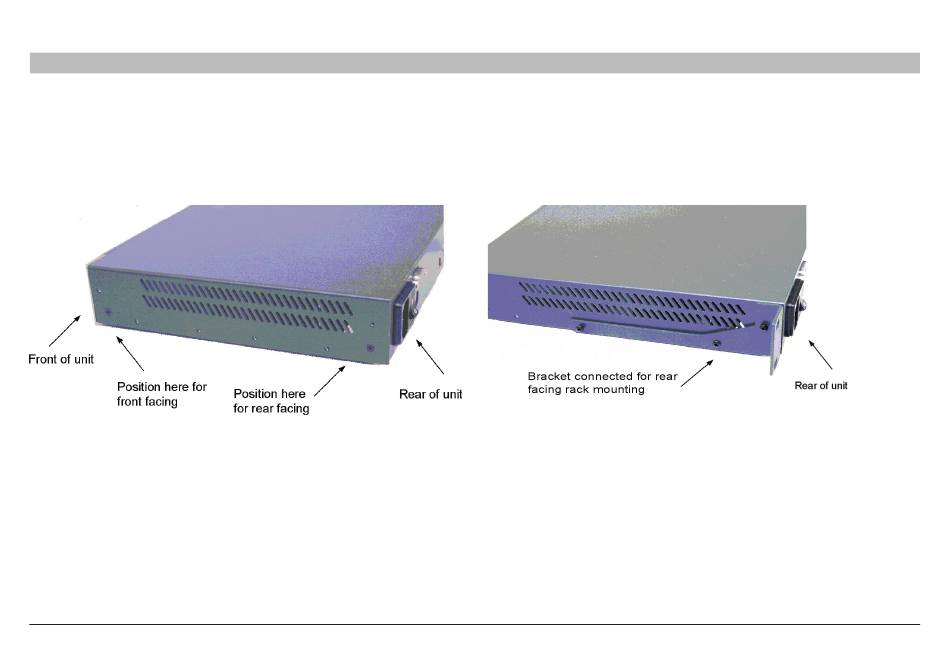

Figure 3 Positions des supports
OmniView
SMB
®
1
2
3
4
Placez les supports vers l'avant de l'unité de sorte qu'elle puisse être
montée face vers l'avant ; ou placez les supports vers l'arrière de l'unité
de sorte qu'elle puisse être montée face vers l'arrière de la baie . La
figure 4 illustre l'emplacement du support pour un montage face vers
l'arrière . Vissez le support sur le switch à l'aide des vis fournies .
Figure 4 Emplacement du support
