Proline Promass A 500 HART
Endress+Hauser
7.3
Raccordement de l'appareil de mesure : Proline 500
AVIS
Limitation de la sécurité électrique en raison d'un raccordement incorrect !
‣
Ne faire exécuter les travaux de raccordement électrique que par un personnel
spécialisé ayant une formation adéquate.
‣
Respecter les prescriptions d' i nstallation nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection avant de raccorder d' a utres câbles.
‣
Lors de l' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil.
7.3.1
Raccordement du câble de raccordement
AVERTISSEMENT
L
Risque d'endommagement des composants électroniques !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
‣
Mettre le boîtier de raccordement du capteur à la terre via la borne à visser externe.

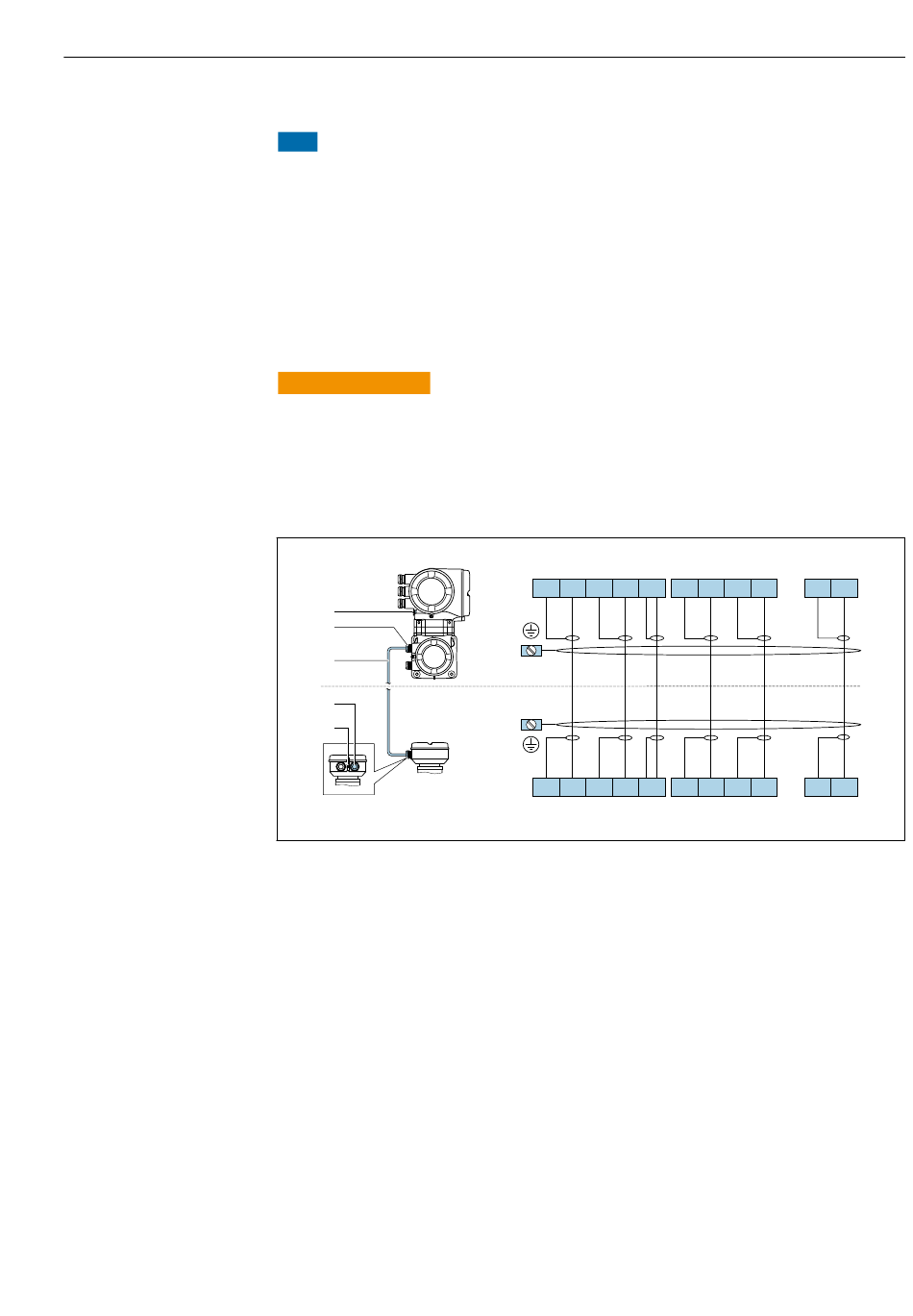

Occupation des bornes du câble de raccordement
1
2
3
4
5
1
Terre de protection (PE)
2
Entrée de câble pour le câble de raccordement du boîtier de raccordement du transmetteur
3
Câble de raccordement
4
Entrée de câble pour le câble de raccordement du boîtier de raccordement du capteur
5
Terre de protection (PE)
Raccordement du câble de raccordement au boîtier de raccordement du capteur
Raccordement via les bornes avec variante de commande "Boîtier" :
Option B "Inox" → 52
Raccordement du câble de raccordement au transmetteur
Le câble est raccordé au transmetteur via les bornes → 53.
TT
TT
TM
TM
GND
S2
S2
+
+
+
12
11
10
9
8
7
6
12
11
10 9
8
7
6
+
+
+
TT
TT
TM
TM
GND
S2
S2
Raccordement électrique
S1
S1
ER
ER
+
+
5
4
42
41
5
4
42
41
+
+
S1
S1
ER
ER
A0028197
51
