Montage
20
DN
[mm]
80
100
150

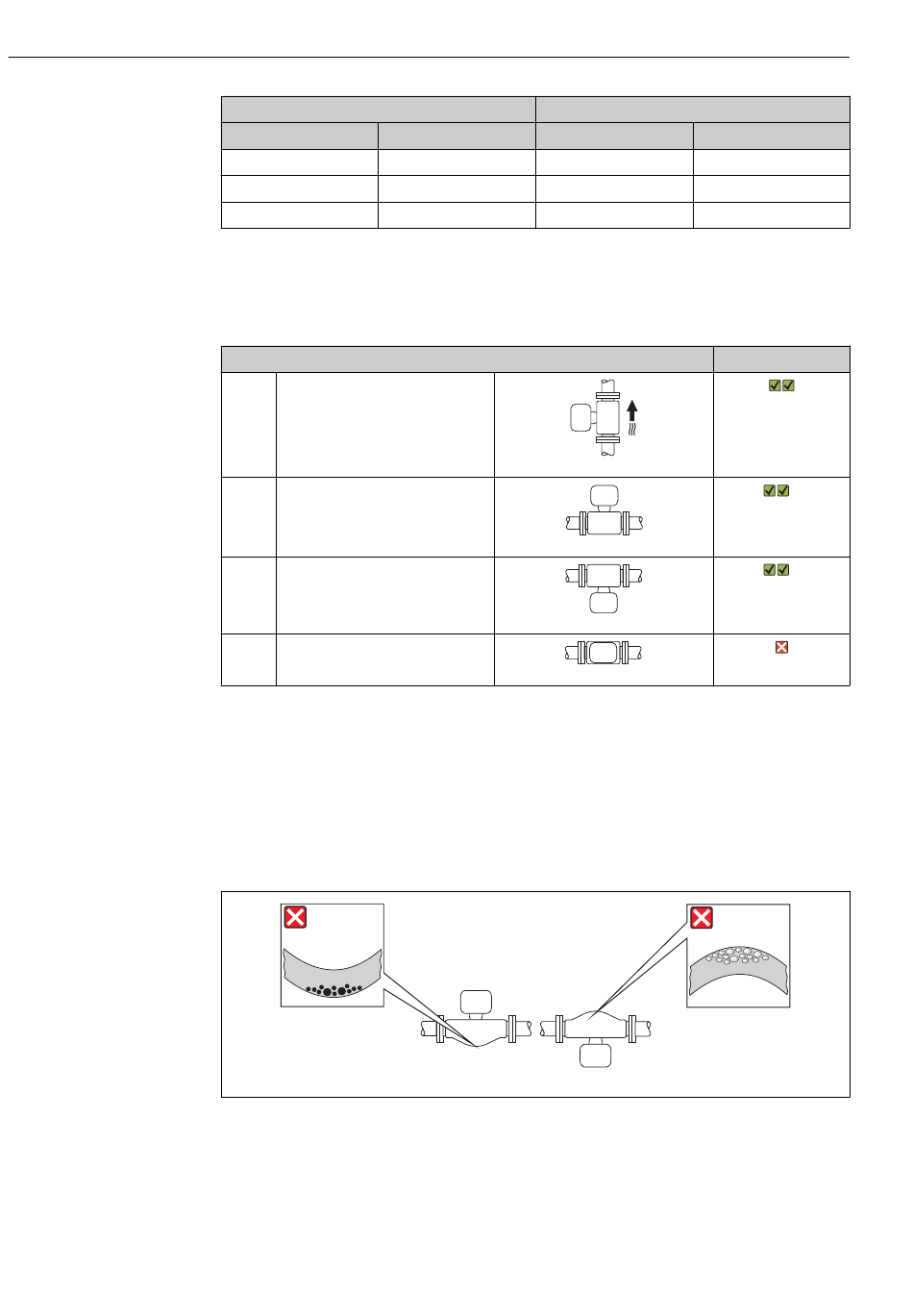

Position de montage
Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier
conformément au sens d' é coulement (sens de passage du produit à travers la conduite).
A Position de montage verticale
B Position de montage horizontale tête
de transmetteur en haut
C Position de montage horizontale tête
de transmetteur en bas
D Position de montage horizontale tête
de transmetteur latérale
1) Des applications avec des températures de process faibles peuvent baisser la température ambiante. Pour
respecter la température ambiante minimale pour le transmetteur, nous recommandons cette position de
montage.
2) Des applications avec des températures de process élevées peuvent augmenter la température ambiante.
Pour respecter la température ambiante maximale pour le transmetteur, nous recommandons cette
position de montage.
Lorsqu' u n capteur avec tube de mesure coudé est monté : adapter la position du capteur
aux propriétés du produit.
1
 6 Implantation capteur avec tube de mesure coudé
1 A éviter pour les produits chargés en particules solides : risques de colmatage
2 A éviter pour les produits ayant tendance à dégazer : risques d' a ccumulation de bulles de gaz
[in]
3
4
6
Position de montage
Proline Promass O 100 Modbus RS485
Ø diaphragme, restriction
[mm]
50
65
90
Recommandation
A0015591
Exception :
→  6,  20
A0015589
Exception :
→  6,  20
A0015590
A0015592
2
Endress+Hauser
[in]
1,97
2,60
3,54
1)
2)
A0014057
