Guide d'installation de la caméra dôme anti-
vandalisme TVI haute définition TruVision

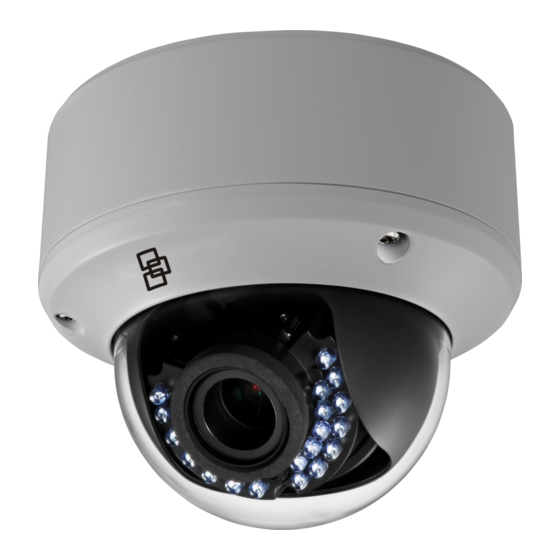

Présentation du produit
Ce document correspond au guide d'installation de la caméra
dôme TVI haute définition TruVision (modèles TVD-2402/TVD-
4402, TVD-2404/TVD-4404 et TVD-2405/TVD-4405). La
procédure d'installation décrite est de type standard.

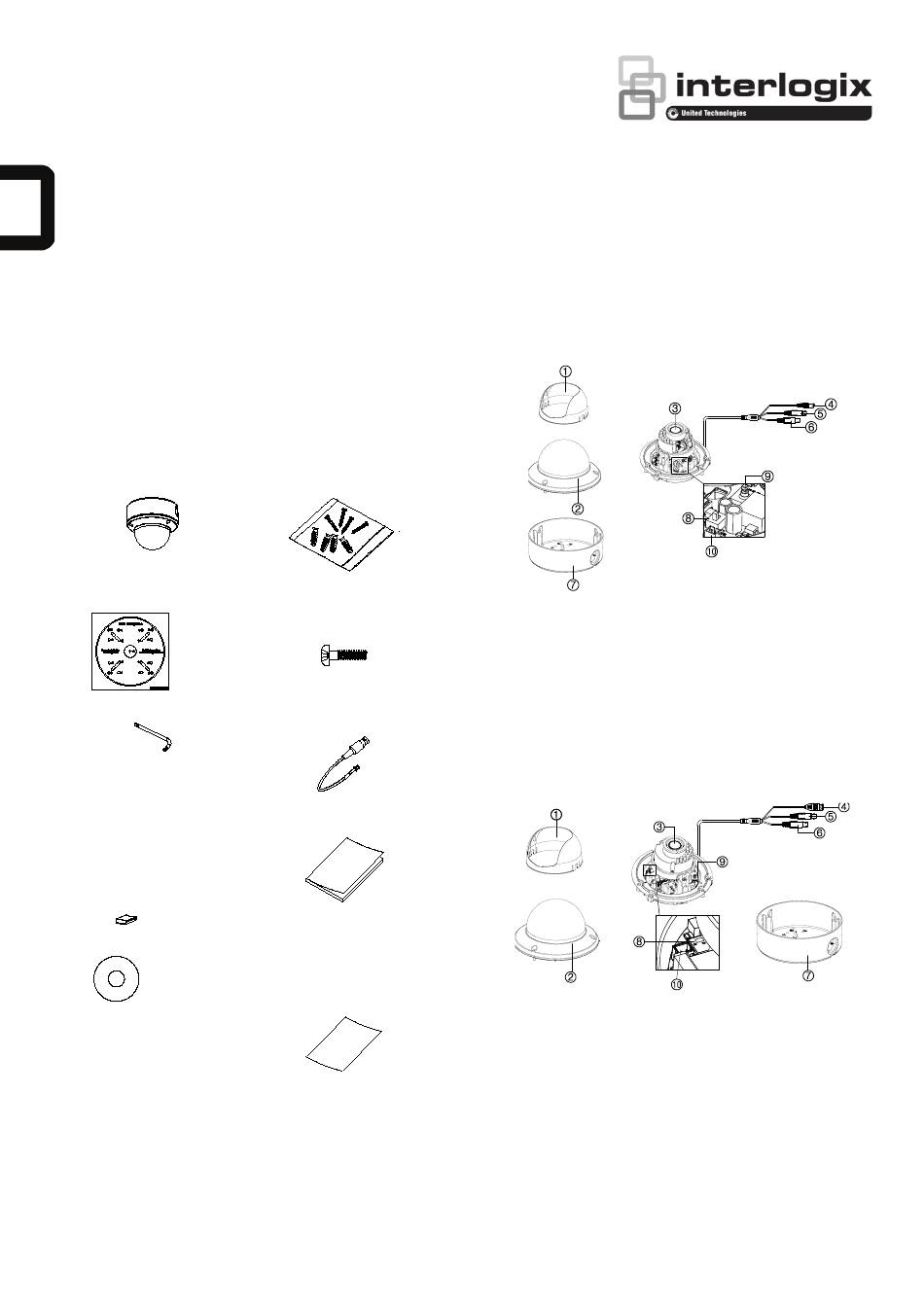

Contenu
Caméra avec câble
d'alimentation et de
sortie vidéo
Modèle
Clé Allen
Outil de pré-perçage
en caoutchouc
supplémentaire
Un outil de pré-perçage en caoutchouc
se trouve sur le boîtier arrière de la
caméra. Cette pièce est réservée à un
usage ultérieur.
CD
© 2017 United Technologies Corporation. Tous droits réservés.
Interlogix fait partie de UTC Climate, Controls & Security, une unité de United Technologies Corporation. Tous droits réservés.
4 chevilles et 4 vis pour
une installation au mur
ou au plafond
3 vis pour l'installation de
la caméra au boîtier
arrière
Câble de sortie du
moniteur
Guide d'installation
•
Informations relatives à
la directive DEEE et au
traitement des batteries
usagées
Description de la caméra
TVD-2402/TVD4402 :
1.
Cache
2.
Bulle
3.
Objectif
4.
Câble d'alimentation
5.
Câble de sortie vidéo
CVBS (noir)
TVD-2404/4404 et TVD2405/4405 :
1.
Cache
2.
Bulle
3.
Objectif
4.
Câble d'alimentation
5.
Câble de sortie vidéo
CVBS (noir)
P/N 1073166-FR • REV B • ISS 10JUL17
6.
Câble de sortie vidéo TVI
(gris)
7.
Boîtier arrière
8.
Commutateur (Gauche =
WDR/Droite = CVBS)
9.
Bouton de menu
10. Port de sortie CVBS
6.
Câble de sortie vidéo TVI
(gris)
7.
Boîtier arrière
8.
Commutateur (Gauche =
WDR/Droite = CVBS)
9.
Bouton de menu
10. Port de sortie CVBS
