Maxedia - Mode d'emploi

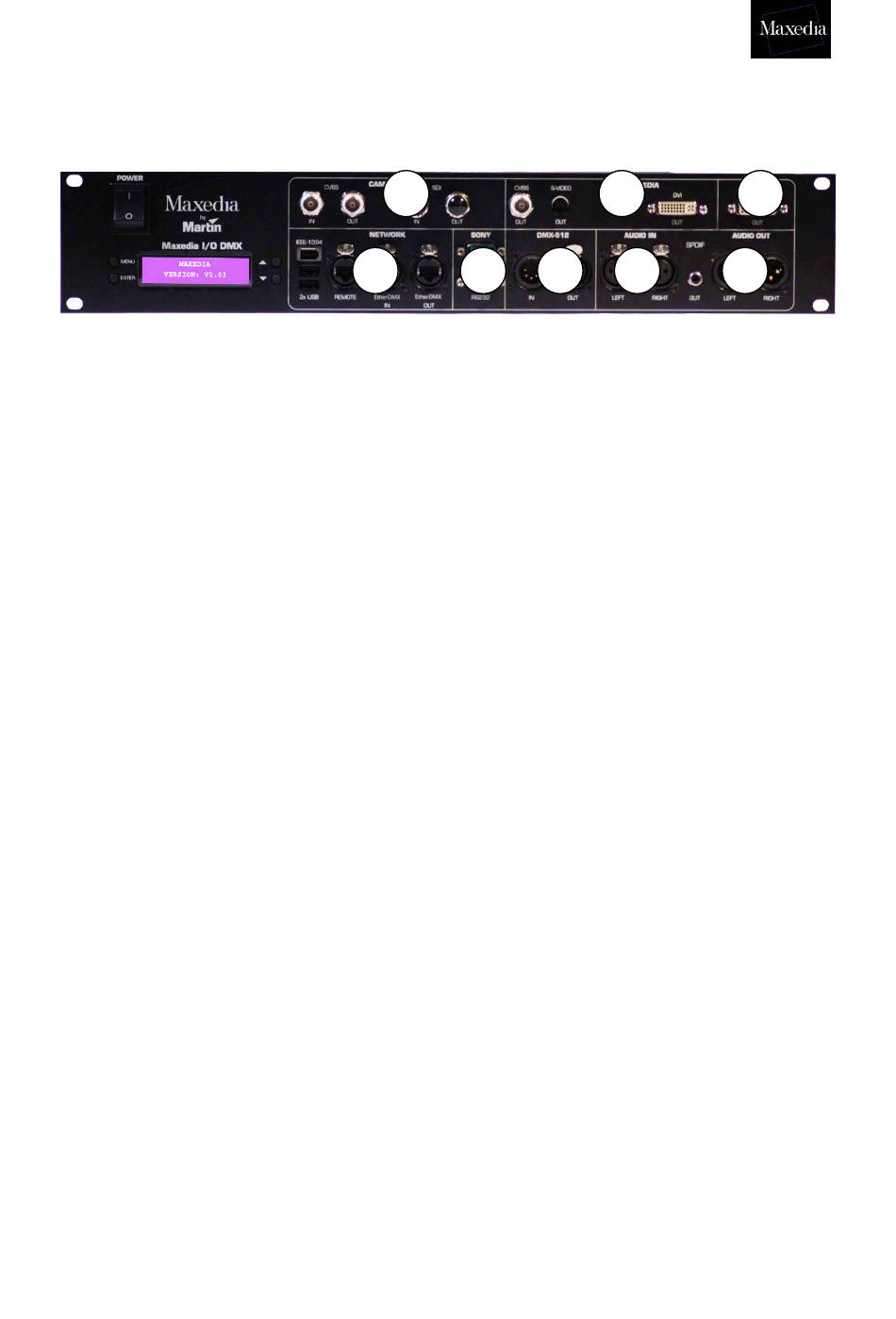

3.3.3. Façade avant de l'IO-Box
1. Entrées caméra:
CVBS IN = Entrée composite.
CVBS OUT = Sortie composite processée.
SDI IN = Entrée vidéo SDI.
SDI out = Sortie SDI processée.
2. Maxedia
CVBS out = Sortie Vidéo Composite du serveur Maxedia.*
S-VIDEO out = Sortie S-Video du serveur Maxedia. *
DVI-out = Sortie DVI du serveur Maxedia.
* voir section 1.1.1.
3. GUI
DVI-out = Interface graphique utilisateur du système Maxedia (report de la
sortie VGA de la carte vidéo).
4. Network
IEEE-1394 = port Firewire.
2x USB = 2 ports USB.
Remote = Connexion Ethernet 1 Gbit.
EtherDMX IN = Entrée DMX ArtNet.
EtherDMX OUT = Sortie DMX Artnet.
5. Sony
RS422 = Interface sérielle RS 422.
RS232 = Interface sérielle RS-232.
6. DMX-512
IN = Entrée DMX sur XLR 5 broches.
OUT = Recopie DMX sur XLR 5 broches.
7. AUDIO IN
LEFT = Entrée audio, canal gauche. (XLR)
RIGHT = Entrée audio, canal droit. (XLR)
1
4 5
19
2
6 7
3
8
Version 2
