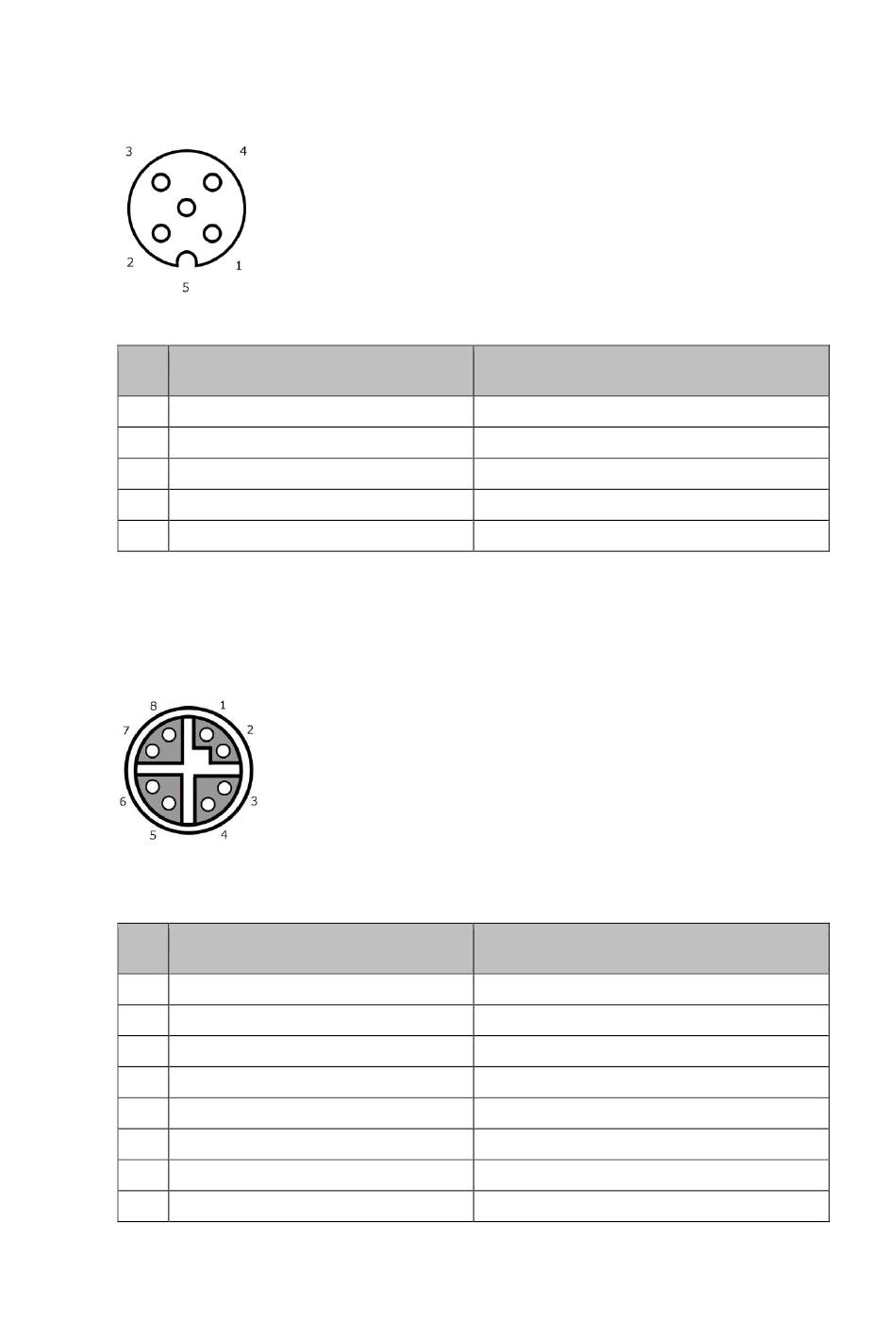

Connecteurs 3 et 4
Bro-
Signal
che
1
V+
2
D-
3
D+
4
GND
5
GND
Connecteur Eth
Bro-
Signal
che
1
TR0+
2
TR0-
3
TR1+
4
TR1-
5
TR3+
6
TR3-
7
TR2+
8
TR2-
Type de connecteur
M12, 5 broches, codé A
Type
USB 2.0
Commentaire
Tension d'alimentation
Données -
Données +
Terre
Terre
Type de connecteur
M12, 8 broches, codé X
Type
Ethernet
Utilisation
LAN
Commentaire
