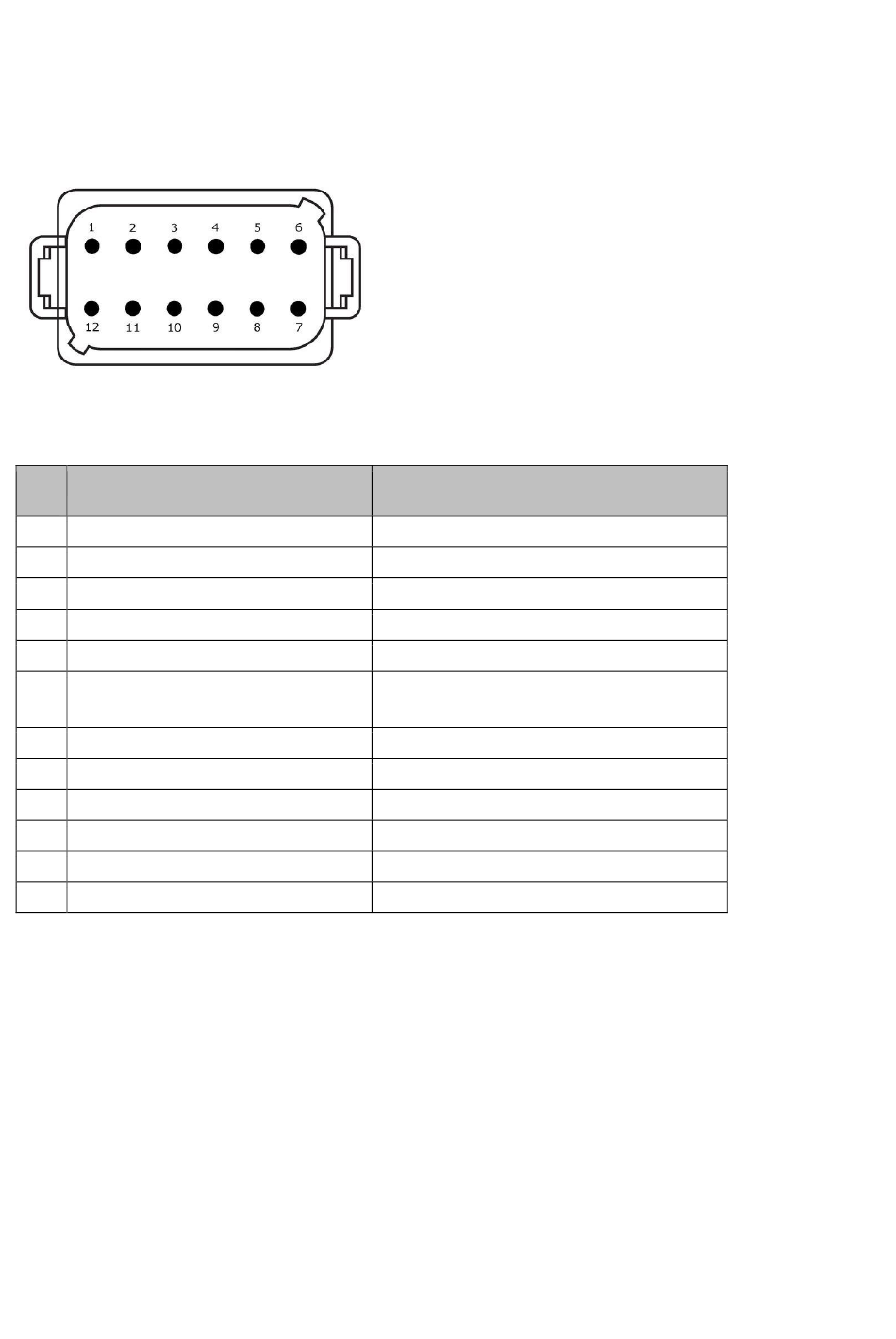

Connecteur C
Bro- Signal
che
1 V+ out
2 Video IN
3 Video GND
4 RS485B
5 RS485A
6 V+ out
7 NC
8 NC
9 RS232, V+ out
10 RS232, TxD
11 RS232, RxD
12 RS232, GND
Type de connecteur
Deutsch DT, 12 broches, codé C
Type
 RS232
 RS485
 Vidéo
Utilisation
Caméra, miniplexeur vidéo, multiplexeur
vidéo, GPS/LH5000/ADS/TUVR
Commentaire
Tension d'alimentation de la caméra
Terre
Tension d'alimentation
Miniplexeur vidéo ou multiplexeur vidéo
Tension d'alimentation RS232
RS232-2
RS232-2
Terre
