5. Coller le joint de remplissage au dos en bas de la
tôle de drainage, côté gouttière (voir chapitre B3).
Positionner la première tôle de drainage et visser
avec les lattes de toit sur les sommets d'onde côté

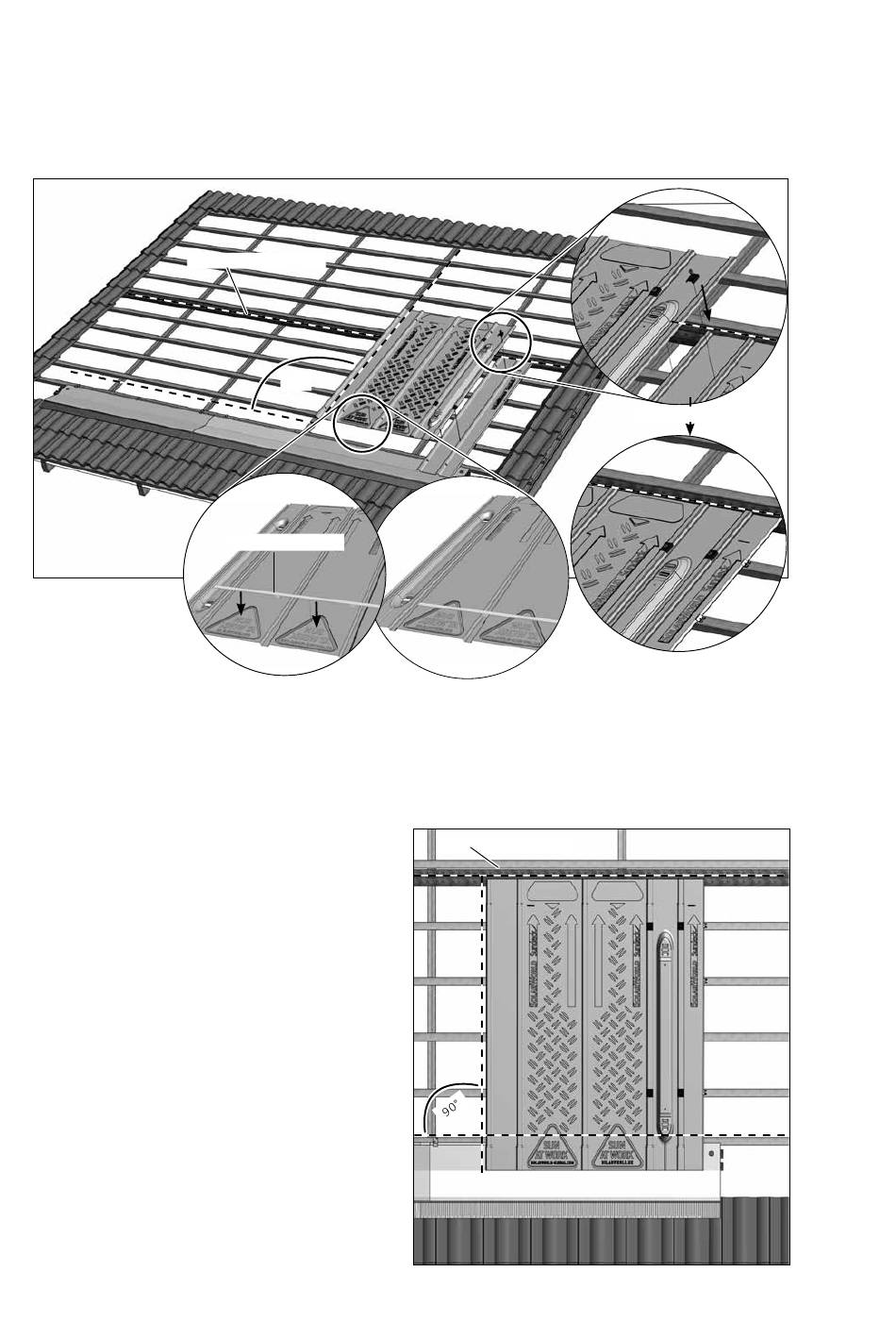

Fig. C 3-5-1
Afin d'assurer un montage parfait des panneaux,
veiller au montage précis des tôles de drainage !
Respecter les cotes indiquées sur chaque tôle de
drainage.
Ligne d'aide horizontale
90°
Joint de remplissage
Fig. C 3-5-1 détail 3/détail 4 Vue arrière tôle de drainage
droit. Toujours débuter par la tôle inférieure droite.
Fixer les vis autoforeuses et les calottes de fixations le
plus près possible du système de serrage des modules.
5 cm
Ligne d'aide horizontale
Fig. C 3-5-2
Fig. C 3-5-1 détail 1
Fig. C 3-5-1 détail 2
19
