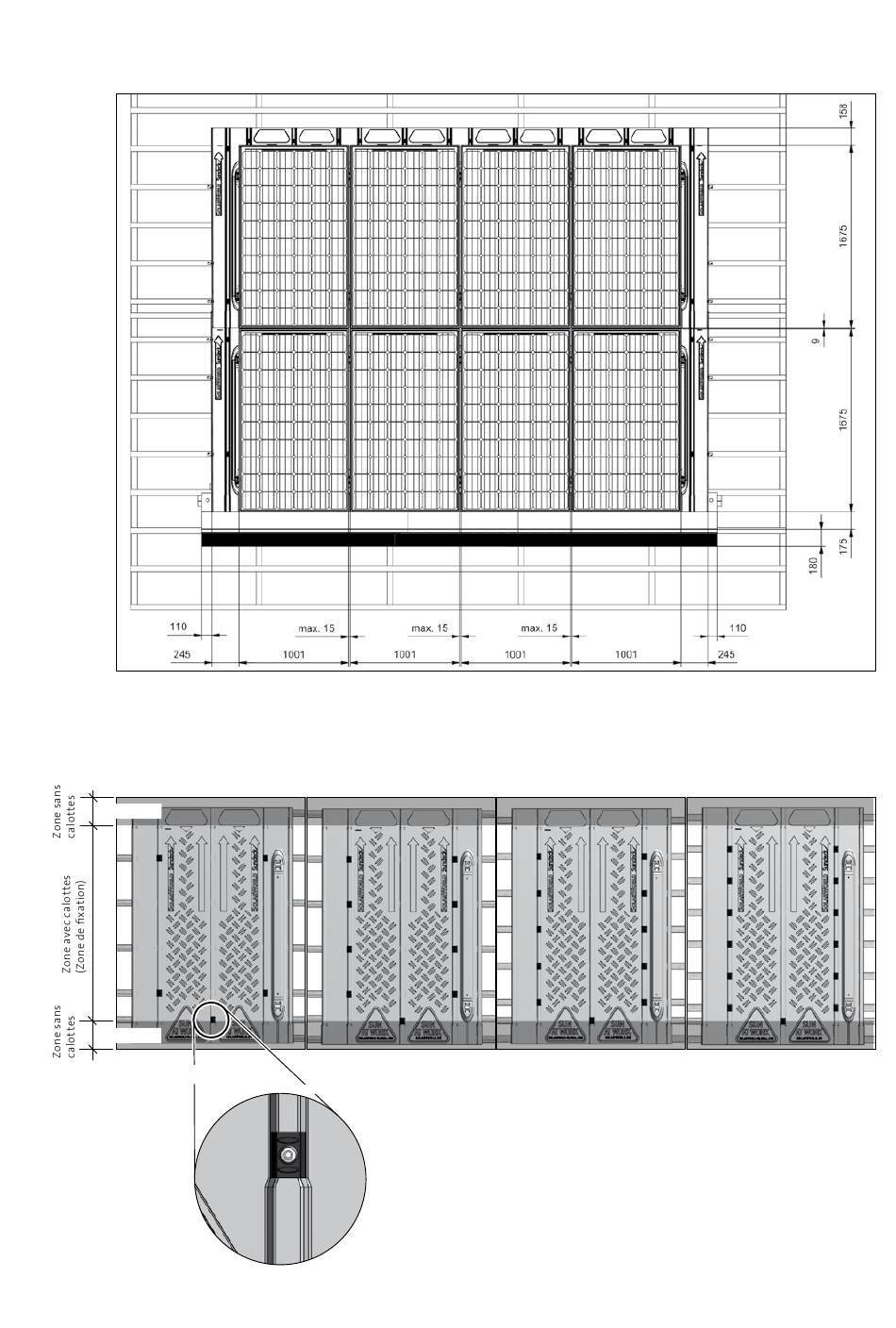

Dimensions structure de système (exemple)
Fig. B 3-2 Dimensions de la structure système (ex. installation 2x4 panneaux)
Disposition des calottes
Calottes de fixation (position et quantité) à monter
selon la structure porteuse. Quatre variantes sont pos-
sibles en fonction de la charge. Des lattes supplémen-
150 mm
150 mm
Fig. B 3-3
Fixation avec 5 calottes
standard
12
Fig. B 3-4
Fixation avec 9 calottes standard
4 lattes dans la zone de fixation
Fig. B 3-3 détail 1
taires doivent éventuellement être fixées. La calotte
individuelle sur la nervure centrale doit être montée à
proximité immédiate de la butée inférieure !
Fig. B 3-5
Fixation avec 11 calottes standard
5 lattes dans la zone de fixation
Fig. B 3-6
Fixation avec 13 calottes standard
6 lattes dans la zone de fixation
