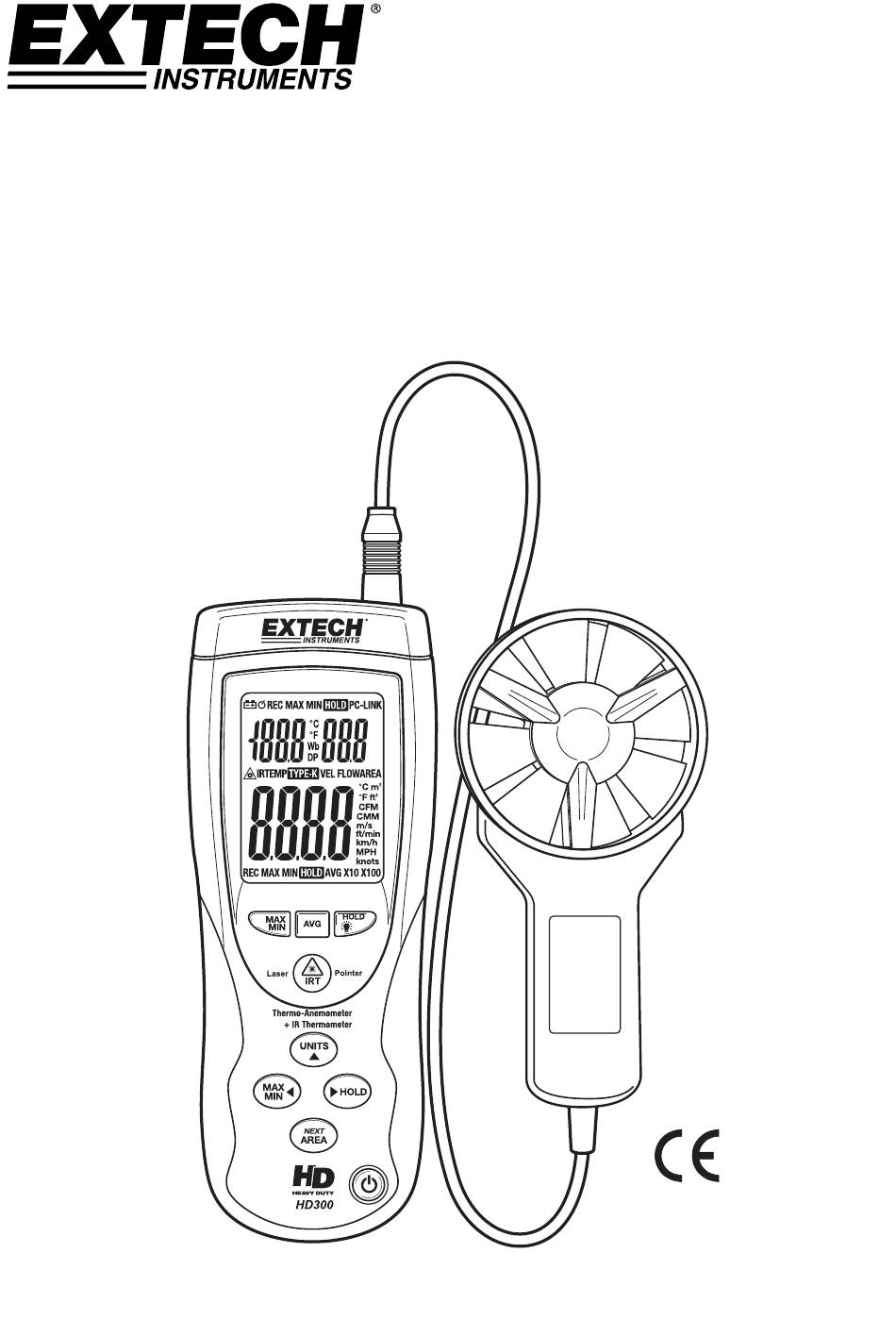

- Page 1 Guide d’utilisation Thermo-Anémomètre CFM-CMM Utilisation Intensive Avec Thermomètre IR sans contact intégré et Pointeur Laser Modèle HD300...
-
Page 2: Fonctionnalités

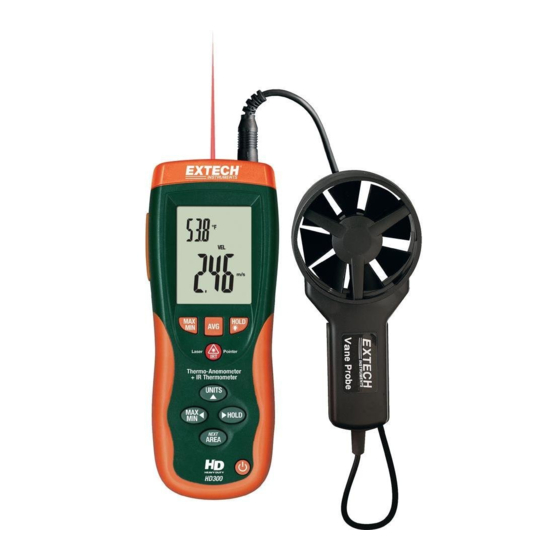

Introduction Félicitations pour votre achat du Thermo-Anémomètre Extech HD300 CFM. Ce compteur portable à la main mesure et affiche la vitesse de l’air, le flux d’air (volume), la température de l’air, et la température de surface (en utilisant le Thermomètre IR sans contact intégré). Ce compteur est fourni intégralement testé... -
Page 3: Composants De L'appareil
Enclenchez pour geler les affichages de vitesse de l’air ou de flux d’air. Enclenchez à nouveau pour déverrouiller l’affichage. Ce bouton fonctionne aussi comme bouton flèche droite en mode AREA. NOTE : Le compartiment à Pile et le Trépied de Montage sont situés à l’arrière du compteur. HD300-fr-FR_V2.4 3/16... - Page 4 Si les mesures CFM ou CMM dépassent 9999, l’écran affichera le multiplieur X10 ou X100 sur le côté en bas à gauche de l’écran LCD, indiquant que la valeur affichée doit être multipliée par 10 ou 100 pour arriver à la valeur de mesure de flux correcte. HD300-fr-FR_V2.4 3/16...
- Page 5 Le bouton HOLD sur les touches du bas gèle les mesures affichées de vitesse de l’air ou de flux d’air. Appuyez de nouveau pour déverrouiller l’affichage. L’indicateur HOLD apparaîtra sur l’écran LCD quand l’affichage est en mode Data Hold. HD300-fr-FR_V2.4 3/16...
- Page 6 Modes d’enregistrement MIN-MAX-AVG Le HD300 a plusieurs modes MIN-MAX-AVG décrits séparément ci dessous. Les fonctions MIN- MAX-AVG sont disponibles pour toutes les mesures faites avec le senseur de girouette (vitesse de l’air, flux d’air, et température de l’air). Moyenne Dynamique Continue Dans le mode Moyenne Dynamique Continue le compteur affiche la moyenne rafraîchie en...
- Page 7 Interface USB PC et Logiciel Le HD300 est équipé d’un jack de liaison sur son côté en haut à gauche. Les câbles de liaison fournis se branchent à ce jack et sur un port USB sur un PC. Le logiciel fourni permet à l’utilisateur de visualiser et de sauver les mesures sur un PC.
- Page 8 à tester avec du scotch opaque ou de la peinture noire. Attendez que le scotch atteigne la même température que le matériau qu’il recouvre puis mesurez la température du scotch ou de la surface peinte. HD300-fr-FR_V2.4 3/16...
- Page 9 De 0.70 à 0.94 Marbre 0.94 Oxyde de Chrome 0.81 Plâtre De 0.80 à 0.90 Oxyde de Cuivre 0.78 Mortier De 0.89 à 0.91 Oxyde de Fer De 0.78 à 0.82 Brique De 0.93 à 0.96 Textiles 0.90 HD300-fr-FR_V2.4 3/16...
-
Page 10: Equations Et Conversions Utiles
Table de Conversion des Unités de Mesure ft/min nœud km/h 1 m/s 196.87 1.944 2.24 1 ft/min 0.00508 0.00987 0.01829 0.01138 1 nœud 0.5144 101.27 1.8519 1.1523 1 km/h 0.2778 54.69 0.54 0.6222 1 MPH 0.4464 87.89 0.8679 1.6071 HD300-fr-FR_V2.4 3/16... -
Page 11: Caractéristiques
Conditions de fonctionnement Capteur : 0 à 60 C (32 à 140 Dimensions / Poids Instrument principal : 8.0 x 3.0 x 1.9" (203 x 75 x 50mm) Tête senseur : 2.8” (72mm) diamètre Poids 280g (9.8 oz.) HD300-fr-FR_V2.4 3/16... - Page 12 C (9 -20 à 500 C (-4 à ±2% ou ±2 C (4 Copyright © 2013-2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO-9001 Certified www.extech.com HD300-fr-FR_V2.4 3/16...
