AVIS
®
®
40
ECOTAP
VPD
CONTROL PRO
Endommagement de l'appareil !
Si vous raccordez le câble du bus CAN à des appareils qui ne sont pas sur
le même potentiel, il risque d'y avoir un passage de courant dans le blin-
dage. Ce courant est susceptible d'endommager l'appareil.
► Raccordez les appareils à une barre d'équipotentialité pour assurer la liai-
son équipotentielle.
► Si les deux appareils ne sont pas sur le même potentiel, ne raccordez le
blindage du câble du bus CAN qu'à un seul appareil.
Variante 1 : les appareils connectés sont sur le même potentiel
Si les appareils à connecter sont sur le même potentiel, procédez comme
suit :
1. Raccordez tous les appareils à une barre d'équipotentialité pour assurer
la liaison équipotentielle.
2. Raccordez le blindage du câble du bus CAN à tous les appareils connec-
tés.
Variante 2 : les appareils connectés sont sur un potentiel différent
Notez que l'efficacité du blindage est plus faible dans le cas de cette va-
riante.
Si les appareils à connecter sont sur un potentiel différent, procédez comme
suit :
► Raccordez le blindage du câble du bus CAN à un seul appareil.
Raccorder le blindage
Raccordez le blindage du câble du bus CAN au connecteur DSub à 9 pôles :
5
1

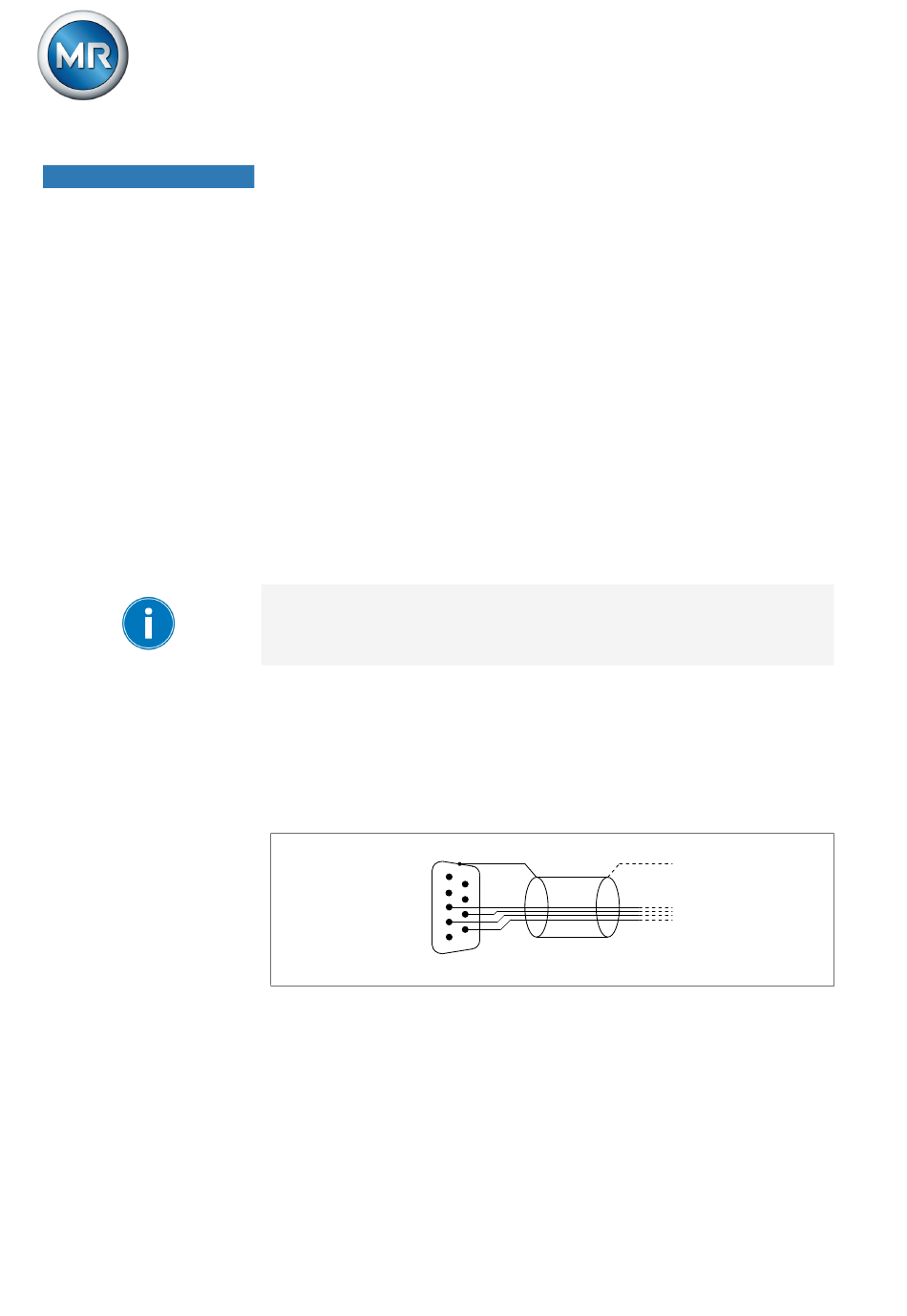

Figure 18: Raccordement du blindage du câble du bus CAN au connecteur DSub à 9 pôles
5252433/08 FR
9
6
Maschinenfabrik Reinhausen GmbH 2020
6 Montage
