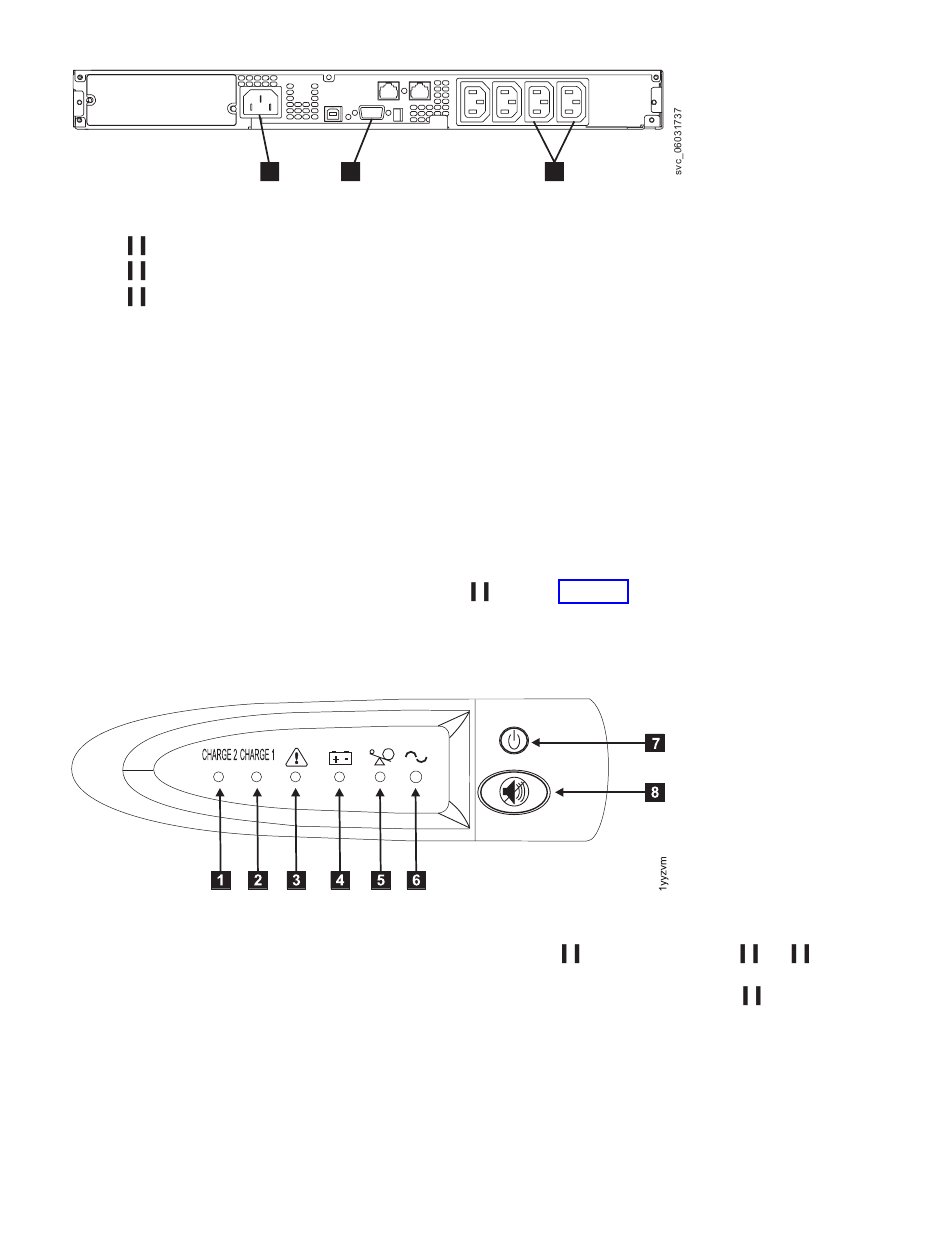

Figure 16. Alimentation de secours 2145-1U (vue arrière)
1 Connecteur d'alimentation principal
2 Port de communication
3 Prises segment de charge 2
Avertissement : Assurez-vous que les conditions requises suivantes sont satisfaites :
v La tension de l'unité 2145 UPS-1U doit être de type monophasé de 220-240 V.
v La fréquence fournie doit être comprise entre 50 et 60 Hz.
Remarques :
a. L'unité 2145 UPS-1U est équipée d'un disjoncteur intégré et ne requiert aucune protection
supplémentaire.
b. L'unité 2145 UPS-1U est conçue pour préserver l'alimentation électrique sur les noeuds SAN
Volume Controller jusqu'à ce que les données soient enregistrées sur l'unité de disque dur locale.
Seuls les noeuds SAN Volume Controller peuvent être connectés à l'unité 2145 UPS-1U, sinon le
cluster SAN Volume Controller ne fonctionne pas correctement.
8. Maintenez le bouton de marche/arrêt enfoncé ( 7 dans la figure 17) pendant environ cinq secondes.
Il se peut que vous ayez besoin d'un objet pointu, tel qu'un tournevis, pour appuyer sur le bouton de
marche/arrêt. Les voyants du panneau avant effectuent un cycle par une séquence de démarrage
pendant que le bloc 2145 UPS-1U effectue un autotest.
Figure 17. Assemblage du panneau avant de l'unité 2145 UPS-1U
Une fois l'autotest terminé, le voyant de mise sous tension 6 et ceux de charge ( 1 et 2 )
s'allument pour signaler que l'unité 2145 UPS-1U alimente le système. L'unité 2145 UPS-1U est en
mode normal et sa batterie est en cours de chargement. Si le le voyant de batterie 4 est allumé et
que l'alarme retentit, il se peut que la définition de la place de tension soit incorrecte. Lorsqu'un
système SAN Volume Controller est connecté à l'unité 2145 UPS-1U, SAN Volume Controller ajuste
automatiquement la définition de la place de tension. N'effectuez aucune action pour cette alarme
sauf si celle-ci dure plus de cinq minutes après la connexion d'un système SAN Volume Controller à
cette unité 2145 UPS-1U et sa mise sous tension.
9. Répétez toutes ces étapes pour installer des unités 2145 UPS-1U supplémentaires.
1
2
Chapitre 2. Installation du matériel du système SAN Volume Controller 2145-CF8
3
21
