6
Connexion à l'interface RS232 / RS485
Le routeur dispose d'une interface asynchrone RS232 et RS485 .
Cette interface permet
• soit le raccordement d'un modem externe pour constituer un 2
(PPP-TCP/IP),
• soit le raccordement d'un équipement asynchrone (automate ...) afin de pouvoir y
accéder « en mode TCP/IP » (fonction passerelle IP-RS) depuis le réseau local ou à
distance.
Raccordement d'un modem à l'interface RS232
Si l'on veut raccorder un modem à l'interface RS232 pour établir un 2
distance, on utilisera le câble de référence CAB 605 à commander séparément.
Longueur maximale du câble RS232
L'équipement raccordé à l'interface RS232 ne doit pas être éloigné de plus d'une dizaine
de mètres du routeur IPL et le câble de raccordement doit de préférence être blindé.
Liaison RS485
La liaison RS485 est polarisée par des résistances de 1 K Ohm à l'intérieur du produit.
Si l'équipement asynchrone est raccordé à une distance supérieure à 10m, on aura soin
de connecter une résistance de terminaison de bus RS485 suivant les règles de l'art.
7

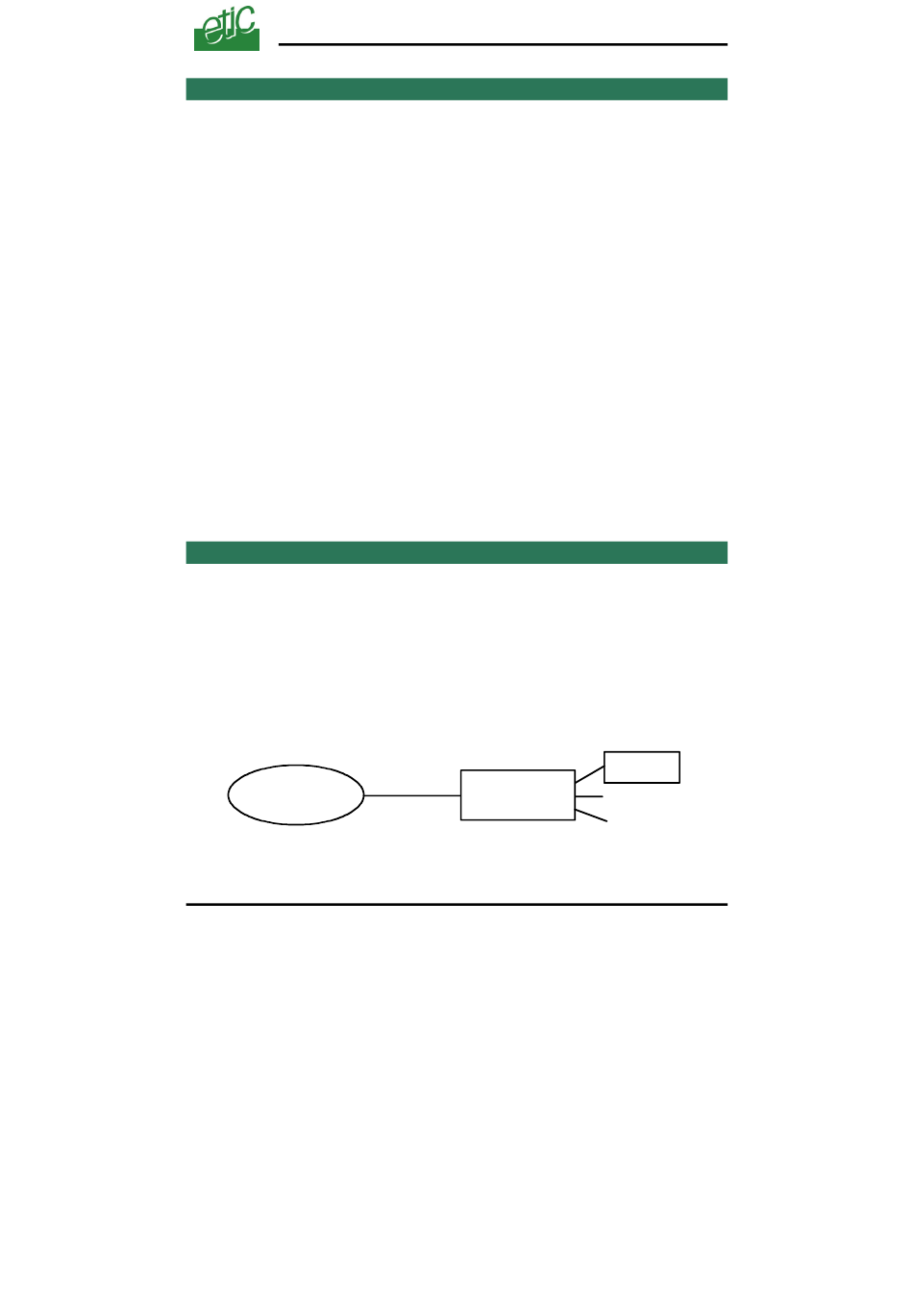

Connexion à la ligne téléphonique (IPL-M156)
Le routeur IPL-M156 se raccorde à une ligne téléphonique de type analogique (identique à
celle que l'on utilise pour un fax ou un modem téléphonique).
La ligne peut être directe ou bien être une ligne secondaire analogique (souvent appelée
ligne interne) d'un auto-commutateur téléphonique privé.
L'auto-commutateur (ou standard) peut être indifféremment raccordé au réseau
téléphonique public analogique ou bien au réseau RNIS ou à un autre type de réseau.
Réseau téléphonique
ou RNIS
Routeur d'accès distant IPL
Ligne analogique
ou ligne RNIS
Auto-commutateur
d'entreprise
Notice d'utilisation ref 9013509-02
Installation
lien longue distance
ème
port longue
ème
RAS-M156
Page 23
