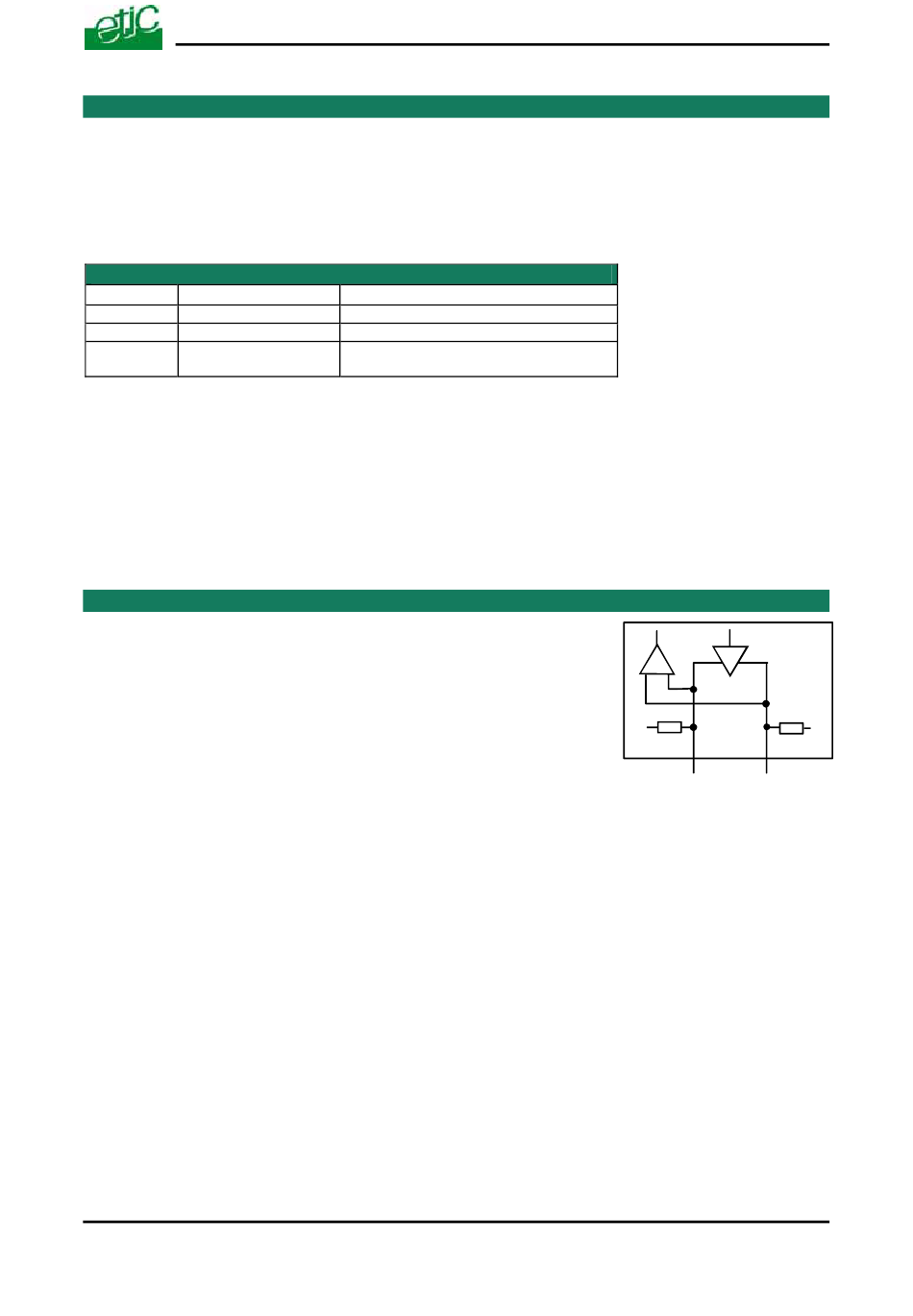

11 Connexion série RS232
Les produits XSRING+2230 ou +BP2230 dispose de deux interfaces série RS232 ; le modèle
XSRING+2220 dispose d'une interface RS232 et d'une interface RS485 (2 fils).
Ces interfaces série permettent le raccordement d'équipements asynchrone (automate ...) afin de
pouvoir y accéder depuis le réseau IP.
La liaison RS232 permet de raccorder indifféremment un équipement DTE(terminal) ou DCE(modem).
Selon le type d'équipement à raccorder, utiliser l'un des câbles optionnels suivants :
Référence
Connecteur
CAB592
SubD 9 pts mâle
CAB593
SubD 9 pts femelle
CAB609
Fils nus
L'équipement raccordé à l'interface RS232 ne doit pas être éloigné de plus d'une dizaine de mètres
du XSRING+et le câble de raccordement doit de préférence être blindé.
Liaison RS485
Si l'équipement asynchrone est raccordé à une distance supérieure à 10m, on aura soin de connecter
une résistance de terminaison de bus RS485 suivant les règles de l'art.
12 Connexion série RS485
La liaison RS485 est polarisée par deux résistances de 10 K Ohm à
l'intérieur du produit.
Un seul équipement placé à faible distance (dans la même armoire) et à bas débit (19200
b/s) peut être raccordé à l'interface RS485 s'il ne fournit ni les résistances de polarisation
ni la résistance de terminaison.
Dans les autres cas, un équipement raccordé au bus RS485 doit fournir les résistances
de polarisation et , d'autres part, les équipements d'extrémité du bus doivent fournir les
résistances de terminaison.
Switch Shdsl XSRING+
Câbles RS232
Fonction
Raccordement d'un DCE
Raccordement d'un DTE
Raccordement d'un DTE ou DCE selon
câblage
Notice d'utilisation ref 9018709-01
MISE EN SERVICE
+
10 KOhm
10 KOhm
B(+)
A(-)
RS485
Page 17
-
