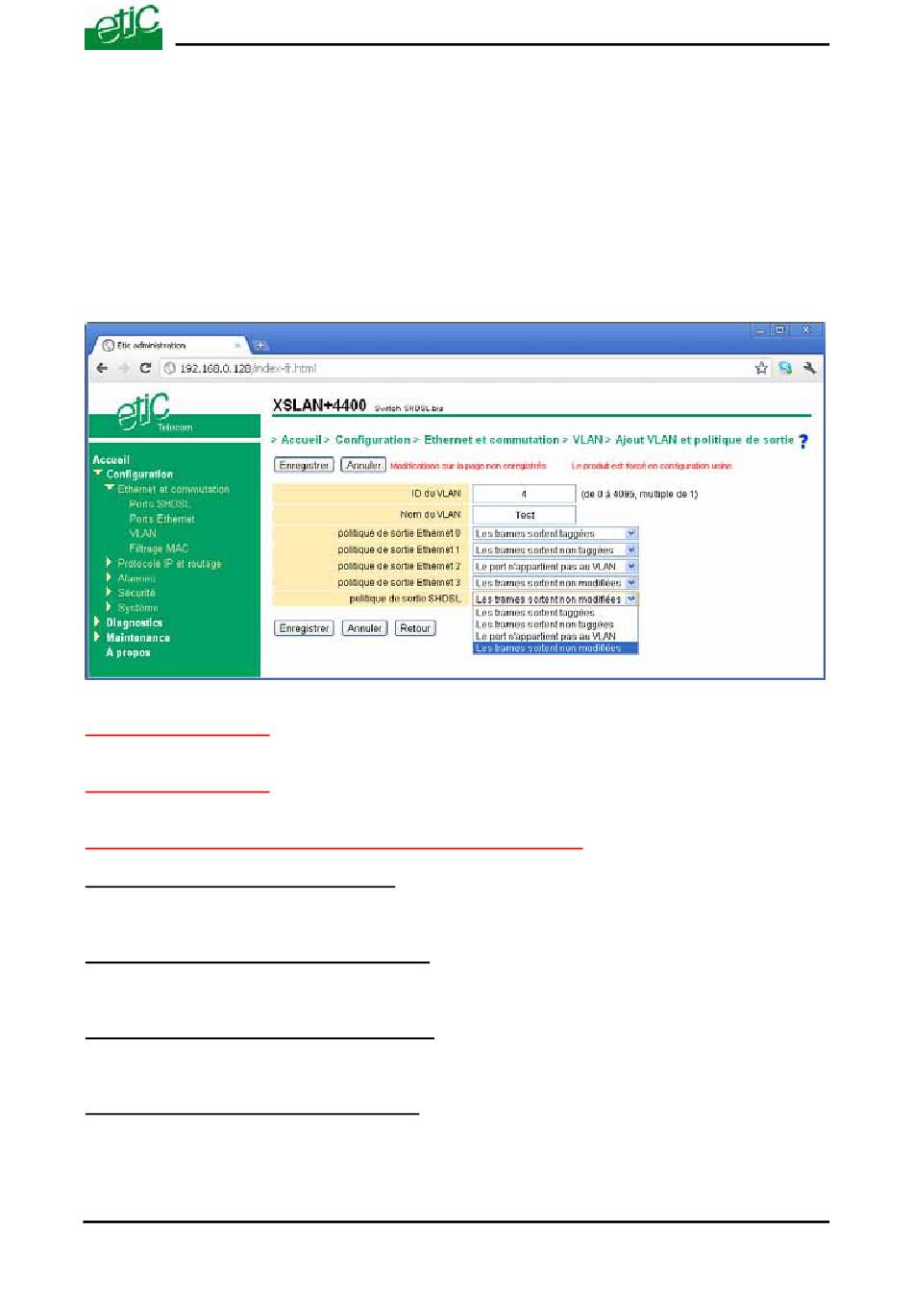

Pour paramétrer la politique de sortie,
•
Sélectionner le menu Configuration, puis Ethernet & Commutation puis Ports SHDSL.
•
Cliquer « Ajouter ».
•
Saisir le N° de VLAN à enregistrer et lui donner un nom.
•
Abonner chaque port Ethernet en indiquant si une trame du VLAN peut sortir sur ce port.
•
Abonner les ports SHDSL (1 à 4 ports selon le modèle) en indiquant si une trame de ce VLAN
peut être transmise vers la ligne SHDSL.
Paramètre ID du VLAN :
Saisir le N° de VLAN à enregistrer.
Paramètre ID du VLAN :
Attribuer un nom à ce VLAN.
Paramètre Politique de sortie Ethernet 0 (ou 1, ou 2, ou 3, ou 4) :
Choix « Les trames sortent tagguées » :
Les trames Ethernet appartenant à ce VLAN peuvent sortir sur le port Ethernet 0 (ou 1 ou 2 ou 3).
Les trames sortent tagguées.
Choix « Les trames sortent non tagguées » :
Les trames Ethernet appartenant à ce VLAN peuvent sortir sur le port Ethernet 0 (ou 1 ou 2 ou 3).
Les trames sortent non tagguées.
Choix « Les trames sortent non modifiées » :
Les trames Ethernet appartenant à ce VLAN peuvent sortir sur le port Ethernet 0 (ou 1 ou 2 ou 3).
Les trames sortent sans modification (tagguées ou non tagguées selon le cas).
Choix « Le port n'appartient pas au vlan » :
Les trames Ethernet appartenant à ce VLAN ne peuvent pas sortir sur le port Ethernet 0 (ou 1 ou 2 ou
3).
Switch Shdsl XSRING+
Notice d'utilisation ref 9018709-01
MISE EN SERVICE
Page 49
