2 - Introduction
Le PILOT TOUCH est une interface de commande DMX et de puissance à 3 canaux.
Ce contrôleur permet de piloter 3 canaux DMX. Les canaux 1, 2, 3 (Rouge, Vert, Bleu) sont répétés jusqu'à 512 (ex
le canal 1 (rouge) agit aussi sur le canal 4, 7, 10, 13 ... 510)
Ou bien de brancher directement sur certains projecteurs RVB (type COLORTAPE) et de le commander en puissance.
La limite de puissance est dépendante de l'alimentation branchée dans la limite de 48W en 24VDC

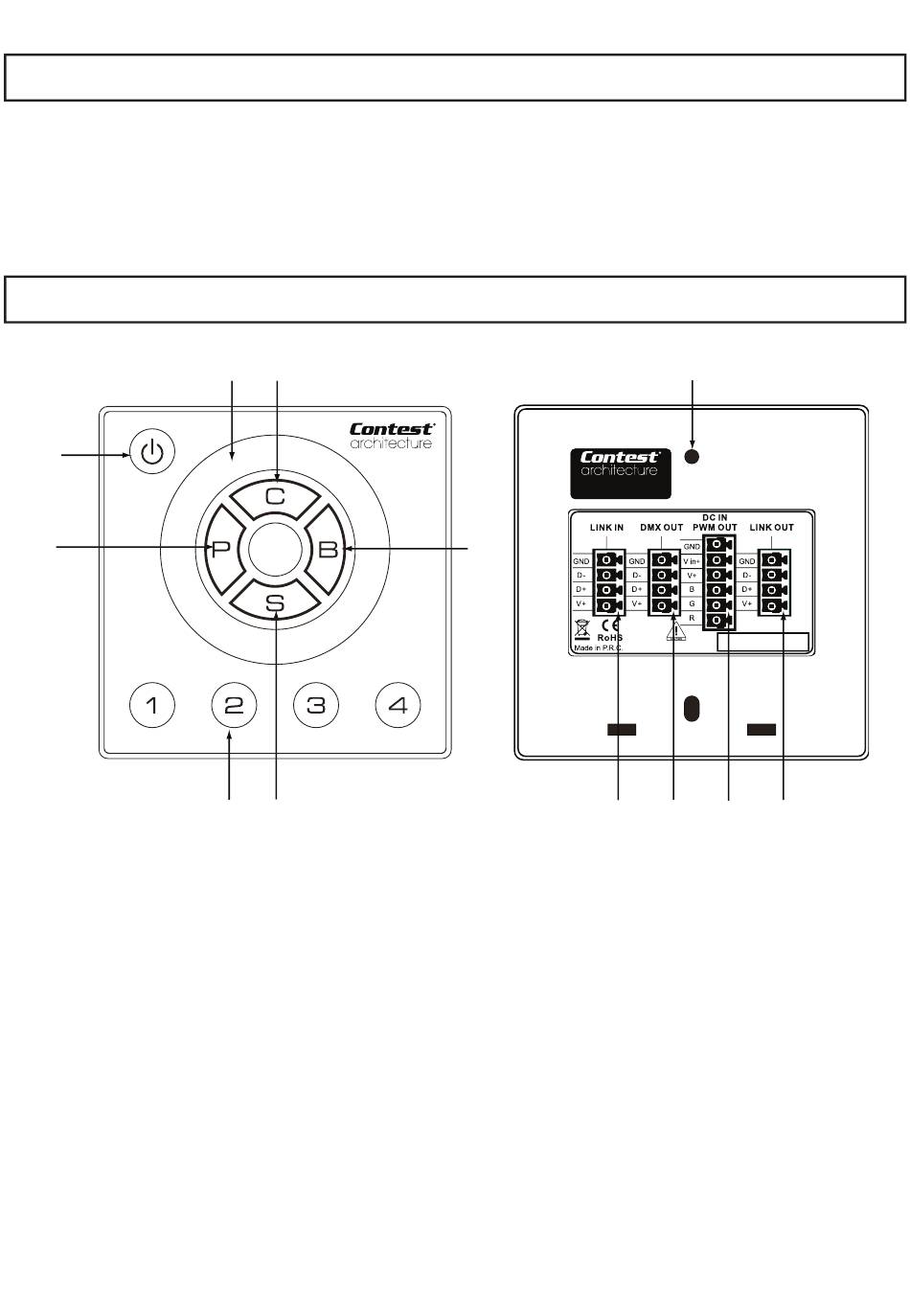

3 - Description
1
2
1 - Touche standby ou de mise en veille
2 - Touche «P» d'accès aux Programmes
3 - Touches «1,2,3,4» multi fonctions
4 - Touche «S» (Speed) d'accès aux variations de vitesses
5 - Touche «B» ( Brightness) d'accès aux variations de puissance
6 - Touche «C» ( Couleurs) d'accès aux couleurs
7 - Bague de réglage
8 - Entrée «LINK IN» de liaison du signal depuis un autre PILOT TOUCH
9 - Sortie «DMX OUT» de liaison vers un appareil DMX. Branchez l'alimentation fournie (DC12V 500mA) sur les fiches
GND et V+ pour une utilisation en DMX.
10 - Entrée «DC IN» depuis une alimentation DC en 24V ou 48V pour une utilisation directe sur un projecteur de 48W
maxi.
Sortie «PWM» vers le COLORTAPE dans la limite de 48W sous 24V (environ 5m de COLORTAPE avec une
alimentation POW242)
11 - Sortie «LINK OUT» de liaison du signal vers un autre PILOT TOUCH
12 - Encoche de fixation murale du boîtier. Deux encoches sont disponibles dans le fond du boîtier. L'accès se fait en
dévissant les deux vis sur le côté.
PILOT TOUCH- Interface de commande DMX et de puissance à 3 canaux.
7
6
3
4
9809-PILOT-touch
DC 12-24 V 6A max
5
DC12-24
DC12-24
2A/Ch - 6A total max.
8
12
DC12-24
DC12-24
DC12-24
SN :
9
10
11
