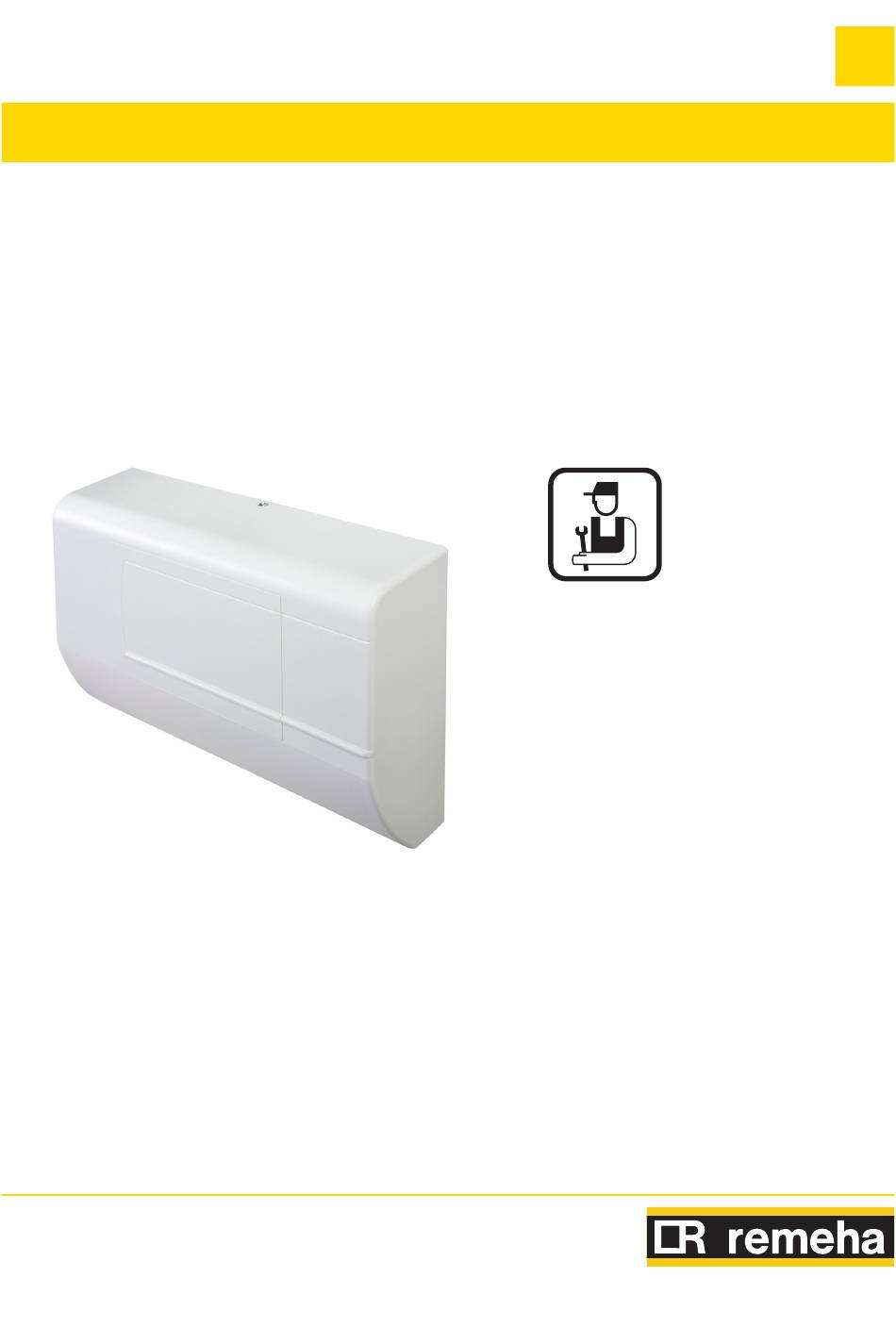

Module de groupe
c-Mix
7600802-01
Notice
d'installation et
d'entretien
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour REMEHA c-Mix

  • Page 1 Module de groupe c-Mix Notice d'installation et d'entretien 7600802-01...
  • Page 2: Table Des Matières

    Sommaire Introduction ....................4 Symboles utilisés ..........4 Abréviations ............4 Consignes de sécurité et recommandations ...........5 Recommandations ..........5 Description technique ................6 Description générale ..........6 Fonctionnement ............7 3.2.1 Groupes ..............7 Installation ....................8 Colisage ..............8 Possibilités d'application ........8 Configurations ............8 4.3.1 Deux groupes ouverts/fermés .........9 4.3.2 Deux groupes de mélange ........9 4.3.3...
  • Page 3 Sommaire 4.5.8 Commutateurs rotatifs pour le réglage des pompes 1 et 2, avec LED d'état - (O) .........16 4.5.9 Commutateurs rotatifs pour le réglage des vannes 1 et 2, avec LED d'état - (P) ........17 4.5.10 Commutateur de priorité - (Q) .......18 4.5.11 Branchement de CelciaMC4 et deux modules ..............19...
  • Page 4 160712 - 7600802-01...
  • Page 5: Introduction

    1. Introduction Introduction Symboles utilisés Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.
  • Page 6: Consignes De Sécurité Et Recommandations

    2. Consignes de sécurité et recommandations c-Mix Consignes de sécurité et recommandations Recommandations AVERTISSEMENT Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation. Avant toute opération, débrancher l'alimentation électrique de l'appareil. Conserver ce document à proximité du lieu d'installation.
  • Page 7: Description Technique

    3. Description technique Description technique Description générale Le c-Mix est un module de groupe. Le module peut contrôler deux groupes de chauffage central ou un groupe de chauffage central et un ballon d'eau chaude. Ces groupes peuvent être contrôlés de manière totalement indépendante.
  • Page 8: Fonctionnement

    3. Description technique c-Mix Fonctionnement Le module commande la chaudière en fonction du groupe dont la demande en température de chauffage central est la plus élevée. Les groupes dont la demande en température de chauffage central est plus faible sont réajustés par le module. Le module fournit des données sur la chaudière et sur le groupe à...
  • Page 9: Installation

    4. Installation Installation Colisage La livraison comprend : 4 Module dans un boîtier mural pour une installation murale. 4 Module seul pour une installation dans la chaudière. Un iSense peut être intégré en option au boîtier mural. Reportez-vous aux instructions de montage fournies.
  • Page 10: Deux Groupes Ouverts/Fermés

    4. Installation c-Mix 4.3.1. Deux groupes ouverts/fermés Les groupes peuvent être ouverts ou fermés indépendamment l'un de l'autre. Si les deux groupes sont ouverts, ils reçoivent tous les deux la même température de départ. Cette configuration peut représenter un désavantage en termes de confort. Le cas échéant, modifiez la configuration.
  • Page 11: Groupe De Mélange De Chauffage Central Et Groupe Dispositif De Chauffage

    4. Installation 4.3.4. Groupe de mélange de chauffage central et groupe dispositif de chauffage Le groupe dispositif de chauffage peut être configuré comme le groupe 2. Le dispositif de chauffage est alors prioritaire pour la demande de chaleur. Pour ce faire, réglez le commutateur P sur la position 4.
  • Page 12: Chauffage Par Plancher Chauffant Avec Groupe De Radiateur Direct

    4. Installation c-Mix 4.3.6. Chauffage par plancher chauffant avec groupe de radiateur direct Dans cet exemple, les groupes 1 et 2 sont contrôlés par la régulation. Le groupe 2 est le groupe radiateur qui ne comporte pas de vanne. Cela signifie que les radiateurs chauffent en même temps que le chauffage par plancher chauffant.
  • Page 13: Groupes À Mélangeur Avec Groupe Direct À Haute Température

    4. Installation 4.3.8. Groupes à mélangeur avec groupe direct à haute température Dans cet exemple, les groupes 1 et 2 sont contrôlés par la première régulation. Pour le groupe direct, la demande de chaleur à la chaudière est contrôlée par le second contrôleur.
  • Page 14: Pièces Requises

    4. Installation c-Mix Pièces requises Le tableau suivant indique les pièces requises selon le type d'installation souhaitée. Veuillez nous contacter pour des informations complémentaires. Souhaité dans l'installation Pièces requises Type de régulation Régulation en fonction de la température 1x Sonde extérieure extérieure - 2 groupes...
  • Page 15: Raccordements Électriques

    4. Installation Raccordements électriques prio RS232 Save config Mains Status OTm OT1 OT2 Tout T002652-B A1 Fusible du groupe 1 Raccordement régulation 2 (ou Module suivant) A2 Fusible du groupe 2 Raccordement sonde température extérieure Borne 230 V K Raccordement de la sonde à contact du groupe à mélangeur 1 Raccordements vanne 1 et 2 L Raccordement de la sonde à...
  • Page 16: Raccordements Pompe 1 Et 2 - (D)

    4. Installation c-Mix 4.5.2. Raccordements pompe 1 et 2 - (D) Fonction du fil Branchement sur le module Neutre Signal R000265-A Terre 4.5.3. LED d'état - (E) L'allumage continu de la LED d'état indique un fonctionnement Save config correct du module. Un message de défaut est indiqué par un schéma...
  • Page 17: Raccordements Des Régulations - (H & I)

    4. Installation 4.5.6. Raccordements des régulations - (H & I) La régulation peut être raccordée à l'une ou l'autre borne. Si vous utilisez plusieurs modules, l'entrée OT2 sert à raccorder le module OT1 OT2 suivant. R000267-A ¼ Voir chapitre : "Branchement de plusieurs modules", page 11 et "Branchement de CelciaMC4 et deux modules", page 19.
  • Page 18: Commutateurs Rotatifs Pour Le Réglage Des Vannes 1 Et 2, Avec Led D'état - (P)

    4. Installation c-Mix Position Plage de réglage Opération parallèle de la chaudière Durée de post-circulation de la pompe : 10 minutes Continu Durée de post-circulation de la pompe : Automatique Durée de post-circulation de la pompe : 0 minutes Durée de post-circulation de la pompe : 1 minute Durée de post-circulation de la pompe : 10...
  • Page 19: Commutateur De Priorité - (Q)

    4. Installation Position Plage de réglage Vanne ouverte/fermée (2 contacts avec vanne à deux voies) Temps de fonctionnement : 2 à 4 minutes Ne pas utiliser Ne pas utiliser Ne pas utiliser Vanne mélangeuse (3 contacts avec vanne à trois voies) Temps de fonctionnement : 0 à...
  • Page 20: Branchement De Celciamc4 Et Deux Modules

    4. Installation c-Mix 4.5.11. Branchement de CelciaMC4 et deux modules Ordre de mise en service : Autoconfig Status Error 1. Le contrôleur en cascade CelciaMC4. 2. Le module qui est connecté au contrôleur en cascade. Error 1 2 3 4 5 6...
  • Page 21: Raccordement Et Configuration

    5. Raccordement et configuration Raccordement et configuration Raccordement et configuration ¼ Pour plus d'informations, voir chapitre : "Raccordements électriques", page 14. prio Procéder comme suit : 1. Raccordez les sondes requises. 2. Raccordez et réglez la(les) pompe(s). 3. Raccordez et réglez la(les) vanne(s).
  • Page 22: Modification Des Réglages

    5. Raccordement et configuration c-Mix Modification des réglages Dans les cas suivants, le bouton 'Save config' doit être utilisé pour réinitialiser la configuration du module : 4 Si vous raccordez un autre type de régulation, de sonde, de vanne ou de chaudière.
  • Page 23: Fonction D'activation Hebdomadaire

    5. Raccordement et configuration Fonction d'activation hebdomadaire Les pompes et les vannes sont activées pendant une courte période une fois par semaine pour empêcher qu'elles ne se bloquent. La fonction ne s'active que si aucune pompe ni aucune vanne n'a été...
  • Page 24: Messages D'alarme

    6. Messages d'alarme c-Mix Messages d'alarme Messages d'alarme Code de Description Code de clignotement Vérification / solution défaut de la LED d'état Une sonde n'est pas reconnue. La LED clignote 1 fois Vérifier le raccordement de la sonde pour laquelle la LED clignote.
  • Page 25: Raccordement Pour Maintenance

    7. Raccordement pour maintenance Raccordement pour maintenance Raccordement pour maintenance Le raccordement pour maintenance peut être utilisé avec Recom. Une interface (accessoire) est disponible à cette fin. Le logiciel de maintenance Recom PC/Laptop permet pour sa part de lire, de modifier et de télécharger divers réglages.
  • Page 26 7. Raccordement pour maintenance c-Mix Paramètre Description Plage de réglage Réglage d'usine Aucune Borne 1 Régulations OpenTherm Bornes 1 et 2 Aucune raccordées Borne 1 (Régulation 1 qui permet de piloter deux groupes) Bornes 1 et 2 (Régulation 1 qui permet de piloter deux...
  • Page 27: Incidents Et Remèdes

    8. Incidents et remèdes Incidents et remèdes Incidents et remèdes Problème Remède Pas de tension aux bornes de Le circuit électronique ne fonctionne que s'il est alimenté (Puissance minimum = 1 W). raccordement 1 et 2 du module Ceci peut être le cas pendant une longue période, par exemple : ¼...
  • Page 28: Caractéristiques Techniques

    9. Caractéristiques techniques c-Mix Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques Généralités Sans boîtier mural 211 g Poids Avec boîtier mural 820 g Dimensions du boîtier mural L x l x h 187 x 270 x 77 mm Montage Dans le boîtier mural ou la chaudière Paramètres...
  • Page 29 9. Caractéristiques techniques Raccordements électriques Longueur de câble maximale 50 m (2 x 5 Ω) Raccord Raccordement des fils basse tension OpenTherm OpenTherm V3.0 avec Smart Power Température externe Température départ Température départ Température du Sondes chauffage chauffage chauffe-eau...
  • Page 32 Remeha B.V. Postbus 32 7300 AA Apeldoorn Tel: +31 55 5496969 Fax: +31 55 5496496 Internet: http://nl.remeha.com E-mail: remeha@remeha.com © Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable.
