ANNEXES

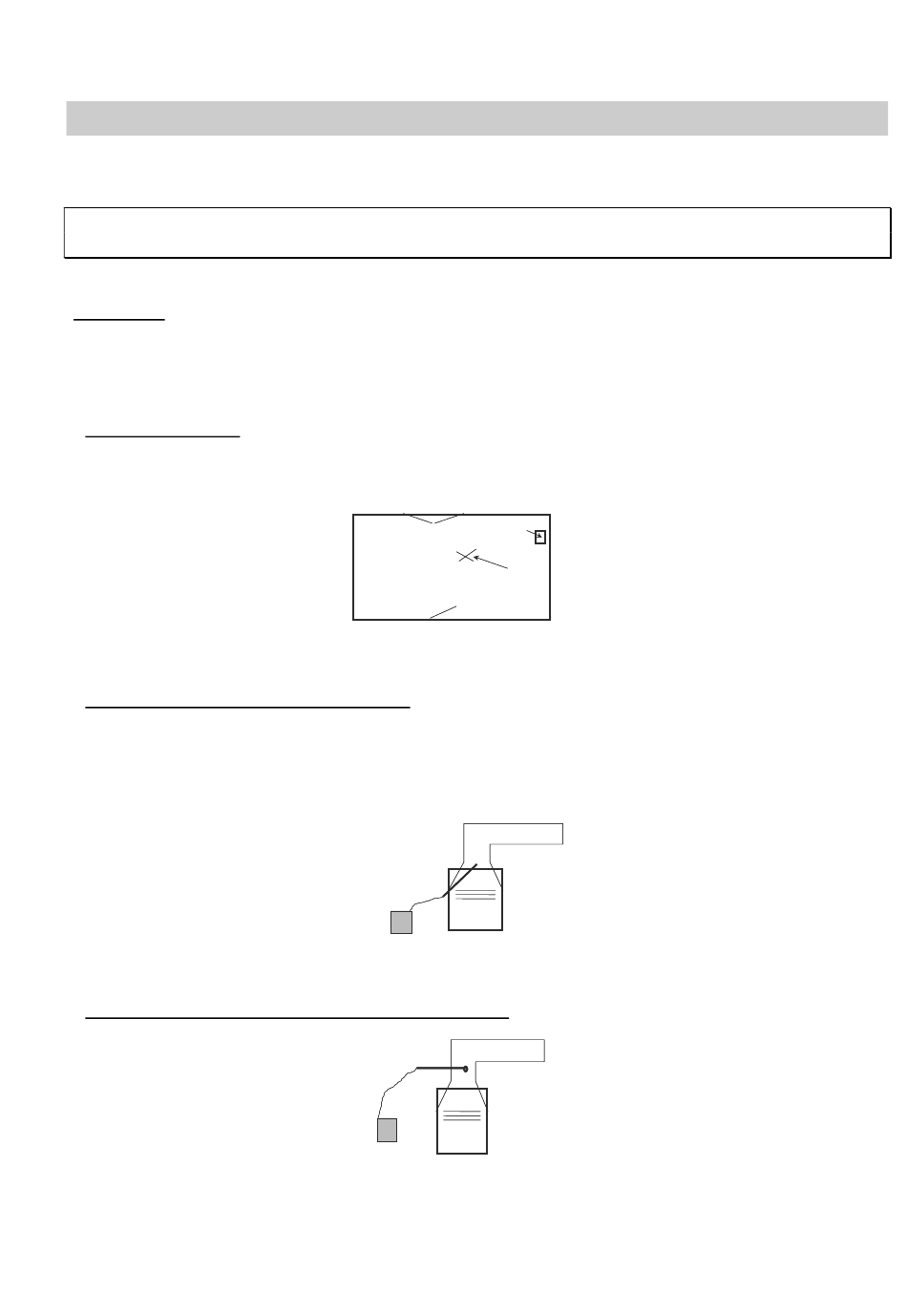

OÙ
ET COMMENT MESURER
P
ROCEDURE DE MESURE POUR LE TIRAGE ET LE
P
REALABLE
Ces procédures de mesure pour le tirage et le CO ont été établies dans le but de contrôler la sécurité des
chaudières atmosphériques.
Elles tiennent compte des conventions retenues par QUALIGAZ pour l'ECOM QZ (Instrument spécialement
conçu par ECOM pour QUALIGAZ)
A
VANT DE MESURER
Mettre la pièce où se trouve le conduit dans la situation habituelle de fonctionnement de la chaudière (portes
et fenêtres fermées)
Mettre la chaudière en route pendant 3 minutes avant de mesurer
M
ESURE DU TIRAGE PAR LE COUPE TIRAGE
Le brûleur de la chaudière est allumé à pleine puissance.
Mettre l'instrument en marche
Faire le point zéro du capteur TIRAGE à l'ambiance
Ne plus bouger l'instrument
Introduire la sonde au centre du conduit de fumée en passant par le coupe tirage
Noter la valeur
Bon si la dépression est supérieure ou égale à 3 Pa (-0.03 hPa)
M
ESURE DU TIRAGE PAR PERÇAGE DU TUYAU DE FUMEE
CO
SUR CHAUDIERES ATMOSPHERIQUES
fenêtre fermée fenêtre fermée
tirage tirage
tirage = 0 tirage = 0
porte fermée porte fermée
sonde sonde
coupe coupe
tirage tirage
ecom ecom ecom
conduit
sonde sonde
perpendiculaire perpendiculaire
au flux au flux
coupe tirage coupe tirage
ecom ecom ecom
conduit conduit
conduit
