REMARQUE
1. Le nombre de bornes de l'unité extérieure doit
correspondre au nombre de bornes de l'unité intérieure.
2-1. Branchez la télécommande unique à l'unité principale.
2-2. La télécommande doit être câblée uniquement à l'unité
principale ; il n'est pas nécessaire de la brancher aux
unités esclaves avec des câbles de transition.
(Ne branchez pas les unités esclaves.)
2-3. Le capteur de température intérieure fonctionne
uniquement pour les unités intérieures auxquelles la
télécommande est raccordée.
2-4. La longueur des câbles entre l'unité intérieure et l'unité
extérieure varie en fonction du modèle branché, du
nombre d'unités branchées et de la longueur maximale
de la tuyauterie.
Pour plus d'informations, reportez-vous aux documents
techniques.

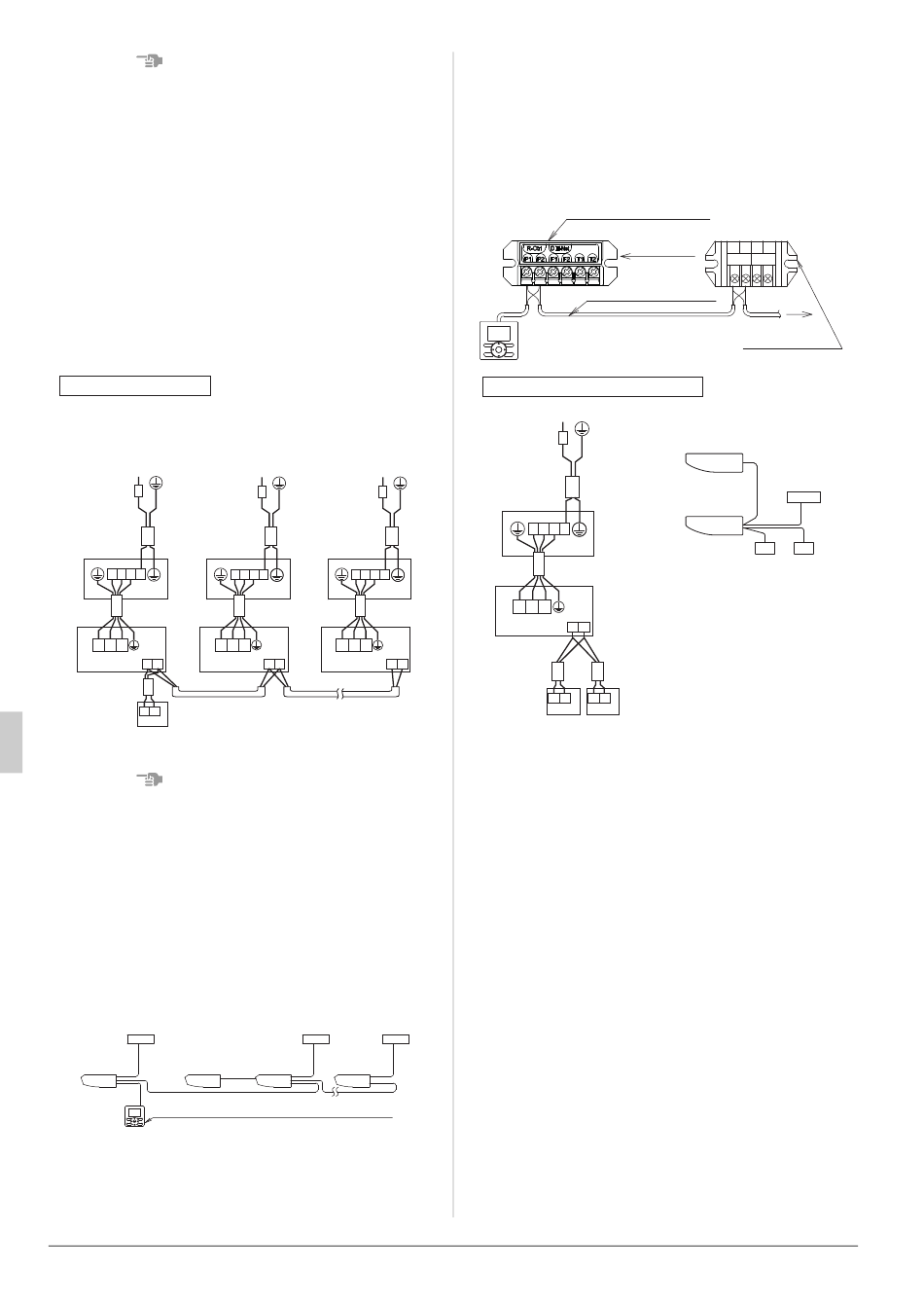

Commande de groupe
Alimentation
électrique
220 - 240V
~
50Hz
Disjoncteur
Disjoncteur
différentiel
différentiel
Unité extérieure
Unité extérieure
1 2 3
REMARQUE)
1 2 3
1 2 3
P1 P2
Unité intérieure
Unité intérieure
(Maîtresse)
P1 P2
Télécommande pour commande de groupe
(Accessoire en option)
REMARQUE
• Le nombre de bornes de l'unité extérieure doit correspondre
au nombre de bornes de l'unité intérieure.
Lors de la mise en place de la commande de groupe
• Lors de l'utilisation en tant qu'unité en paire ou unité
principale pour le système de fonctionnement simultané,
vous pouvez commander le démarrage/l'arrêt simultané
(groupe) de 16 unités maximum à l'aide de la télécommande.
(Reportez-vous à la Fig. 34)
• Toutes les unités intérieures du groupe fonctionnent alors de
manière conforme à la télécommande du groupe.
• Sélectionnez une télécommande qui correspond à autant de
fonctions (sens du flux d'air, etc.) du groupe que possible.
Unité
extérieure 1
Unité
intérieure 2
Unité
intérieure 1
(Esclave)
Télécommande pour commande de groupe
15
Alimentation
Alimentation
électrique
électrique
220 - 240V
220 - 240V
~
~
50Hz
50Hz
Disjoncteur
différentiel
Unité extérieure
1 2 3
1 2 3
REMARQUE)
REMARQUE)
1 2 3
P1 P2
P1 P2
Unité intérieure
Fig. 33
Unité
Unité
extérieure 2
extérieure 16
Unité
intérieure 2
Unité
(Maîtresse)
intérieure 16
Fig. 34
Méthode de câblage
(1) Retirez le couvercle de la boîte de commande. (Reportez-
vous au chapitre "9. MODE DE RACCORDEMENT DES
CÂBLES ET EXEMPLE DE RACCORDEMENT".)
(2) Branchez les câbles de croisement entre les bornes (P1,
P2) du boîtier de commande pour la télécommande. (Il n'y
a pas de polarité.) (Reportez-vous à la Fig. 34 et au
tableau 3)
Borne pour câblage de
commande à distance (P1, P2)
Unité
intérieure 1
Câblage de croisement
Fig. 35
Commande avec 2 télécommandes
Alimentation
Disjoncteur
électrique
différentiel
220 - 240V
~
50Hz
Unité extérieure
1 2 3
REMARQUE)
1 2 3
P1 P2
Unité extérieure
Télécommande
Télécommande
(accessoire
(accessoire
en option)
en option)
P1 P2
P1 P2
Commande via deux télécommandes (commande de 1
unité intérieure par 2 télécommandes)
• Lors de l'utilisation de 2 télécommandes, l'une doit être
réglée sur "PRINCIPAL" et l'autre sur "AUX".
COMMUTATION PRINCIPAL/AUX
• Reportez-vous également au manuel fourni avec la
télécommande.
Méthode de câblage
(1) Retirez le couvercle de la boîte de commande.
(2) Ajoutez un câble entre la télécommande 2 (aux.) et la borne
(P1, P2) du bornier (X1M) de la télécommande, au niveau
du boîtier de commande. (Il n'y a pas de polarité.)
Unité intérieure 2
(Maître)
Bornier
P1
P2 F1
F2
(X1M)
vers unité
suivante
Bornier
(X1M)
Unité intérieure
(Esclave)
Unité extérieure
Unité intérieure
(Maîtresse)
Télécommande 1
Télécommande 2
(accessoire
(accessoire
en option)
en option)
Fig. 36
Français
