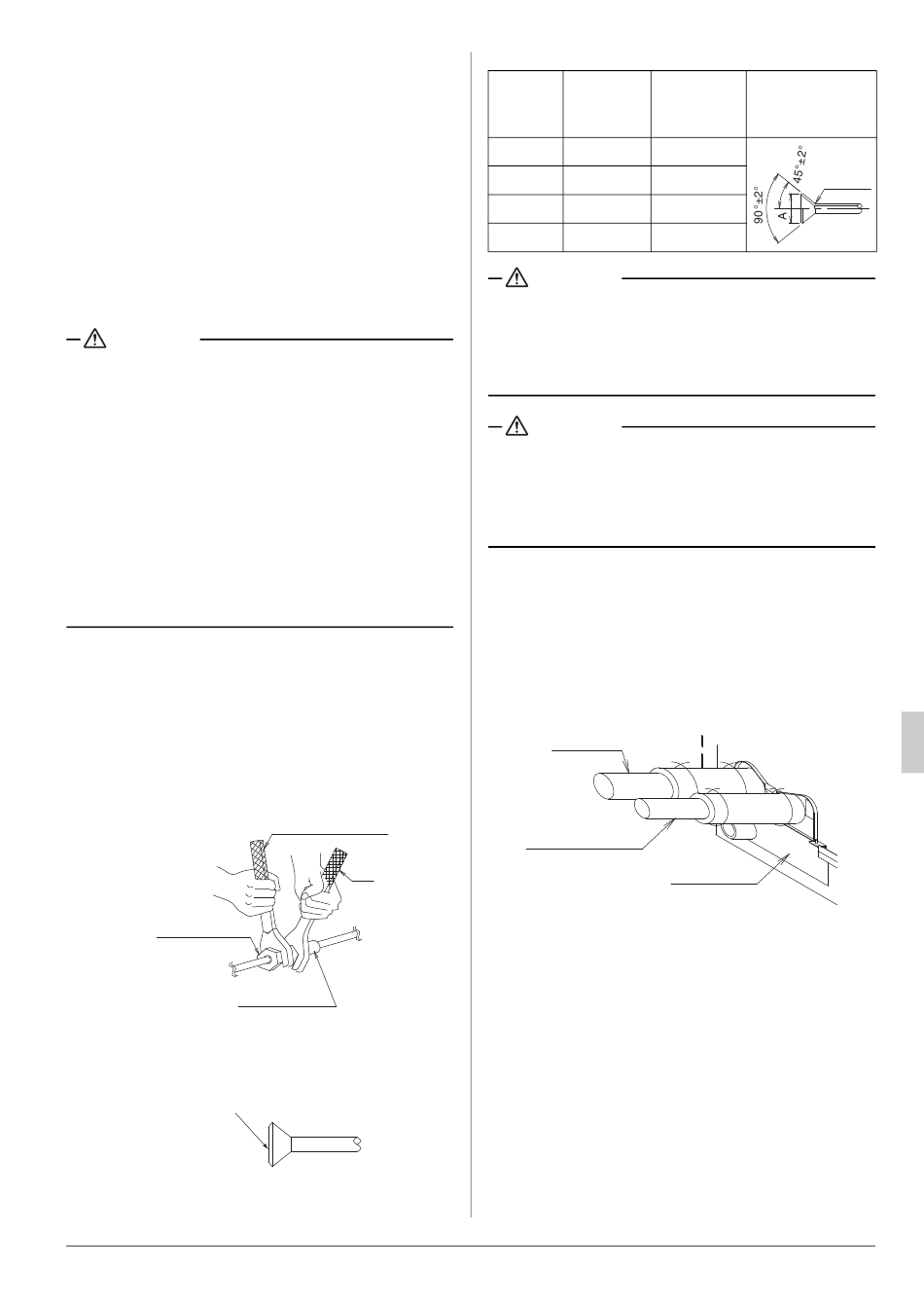

• La tuyauterie de réfrigération ou les composants sont à
installer dans une position où l'exposition à une quelconque
substance qui pourrait entraîner la corrosion des
composants qui contiennent du réfrigérant est peu probable,
à moins que les composants soient constitués de matériaux
qui sont intrinsèquement résistants à la corrosion ou qui sont
dûment protégés contre la corrosion.
• Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des écrous
évasés (l'eau savonneuse peut contenir du sel qui absorbe
l'humidité qui se mettra à geler lorsque le tuyau refroidit) et/
ou d'entraîner la corrosion des raccords évasés (l'eau
savonneuse peut contenir de l'ammoniaque qui provoque un
effet corrosif entre l'écrou évasé en laiton et l'évasement en
cuivre).
ATTENTION
Ce climatiseur est un modèle prévu pour du réfrigérant
R410A ou R32. Assurez-vous de respecter les exigences
indiquées à droite et effectuez les travaux d'installation.
• Utilisez des coupe-tubes et des outils d'évasement
spécifiques en fonction du type de réfrigérant utilisé.
• Pour les raccords évasés, recouvrez la surface intérieure de
l'évasement uniquement avec de l'huile ou de l'huile d'ester.
• Utilisez uniquement les écrous évasés fournis avec le
climatiseur. Si d'autres raccords évasés sont utilisés, cela
peut causer une fuite du fluide frigorifique.
• Afin d'empêcher la contamination ou l'humidité d'entrer
dans la tuyauterie, prenez des mesures en pinçant ou en
guipant les tuyauteries.
Ne mélangez pas de substance autre que le réfrigérant
spécifié tel que l'air dans le circuit de refroidissement.
Si le fluide frigorifique fuit lors des travaux, aérez la pièce.
• Retirez le support pour l'emballage et la livraison (plaque
de renforcement) avant les travaux de tuyauterie de fluide
frigorifique.
(Reportez-vous à la Fig. 18)
• Le réfrigérant est pré-chargé dans l'unité extérieure.
• Lors de la connexion de la tuyauterie au climatiseur, veillez
à utiliser une clé plate et une clé dynamométrique, comme
indiqué dans la Fig.13.
Pour la dimension de la pièce évasée, reportez-vous au
Tableau 1.
Raccord conique
Jointure d'union
• Pour les raccords évasés, recouvrez la surface intérieure de
l'évasement uniquement avec de l'huile ou de l'huile d'ester.
(Reportez-vous à la Fig. 14) Puis, tournez l'écrou évasé 3 ou
4 fois à la main et vissez l'écrou.
Enduisez la surface intérieure de l'évasement
avec de l'huile éther ou de l'huile ester seulement.
Fig. 14
• Pour le couple de serrage, reportez-vous au Tableau 1.
Français
Clé dynamométrique
Clé
Fig. 13
Tableau 1
Dimension
Couple de
de la
serrage
tuyauterie
de traitement A
(N·m)
(mm)
ø 6,4
15,7 ± 1,5
ø 9,5
36,3 ± 3,6
ø 12,7
54,9 ± 5,4
ø15,9
68,6 ± 6,8
ATTENTION
• Ne laissez pas l'huile adhérer aux vis de fixation des pièces
de résines telles la plaque de fixation de la tuyauterie.
Si de l'huile adhère, cela pourrait affaiblir la solidité
des parties vissées.
• Ne serrez pas trop fort les raccords coniques.
Si un raccord conique se fissure, le fluide frigorifique peut fuir.
ATTENTION
L'isolation de la tuyauterie procurée sur place doit être
effectuée jusqu'à la connexion à l'intérieur du boîtier. Si la
tuyauterie est exposée à l'atmosphère, cela peut causer le
suintement ou la brûlure de la tuyauterie au toucher, des
décharges électriques ou un incendie en raison des câbles
qui touchent la tuyauterie.
• Après le test de fuite, en vous référant à la Fig. 15, isolez les
connexions des tuyaux de gaz et de liquide avec le matériel
de joint isolant fourni (6) et (7) afin d'éviter que les
canalisations ne soient exposées. Puis, serrez les deux
extrémités du matériau isolant à l'aide d'une attache (4).
• Enroulez le matériau d'étanchéité (petit) (9) autour du
matériau isolant des joints (6) (section des raccords
coniques), uniquement du côté de la tuyauterie de gaz.
• Assurez-vous d'amener la couture du matériau isolant des
joints (6) et (7) vers le haut.
Gasleitungen
Flüssigkeitsleitungen
Abb. 15a
Dimension
du raccord
Forme du raccord
(mm)
8,9 ± 0,2
13,0 ± 0,2
R0,4-0,8
16,4 ± 0,2
19,5 ± 0,2
Innenaggregat
8
