MISE À NIVEAU
Les pieds peuvent être réglés pour mettre l'appareil à niveau et, le
cas échéant, pour permettre l'installation des raccords du drain et
un deuxième bac à condensats. La mise à niveau est nécessaire
pour assurer une bonne évacuation du déshumidificateur.
Reportez-vous à la Figure 10.
9,6 MM MIN.
50 MM MAX.
ÉVACUATION DE 19 MM

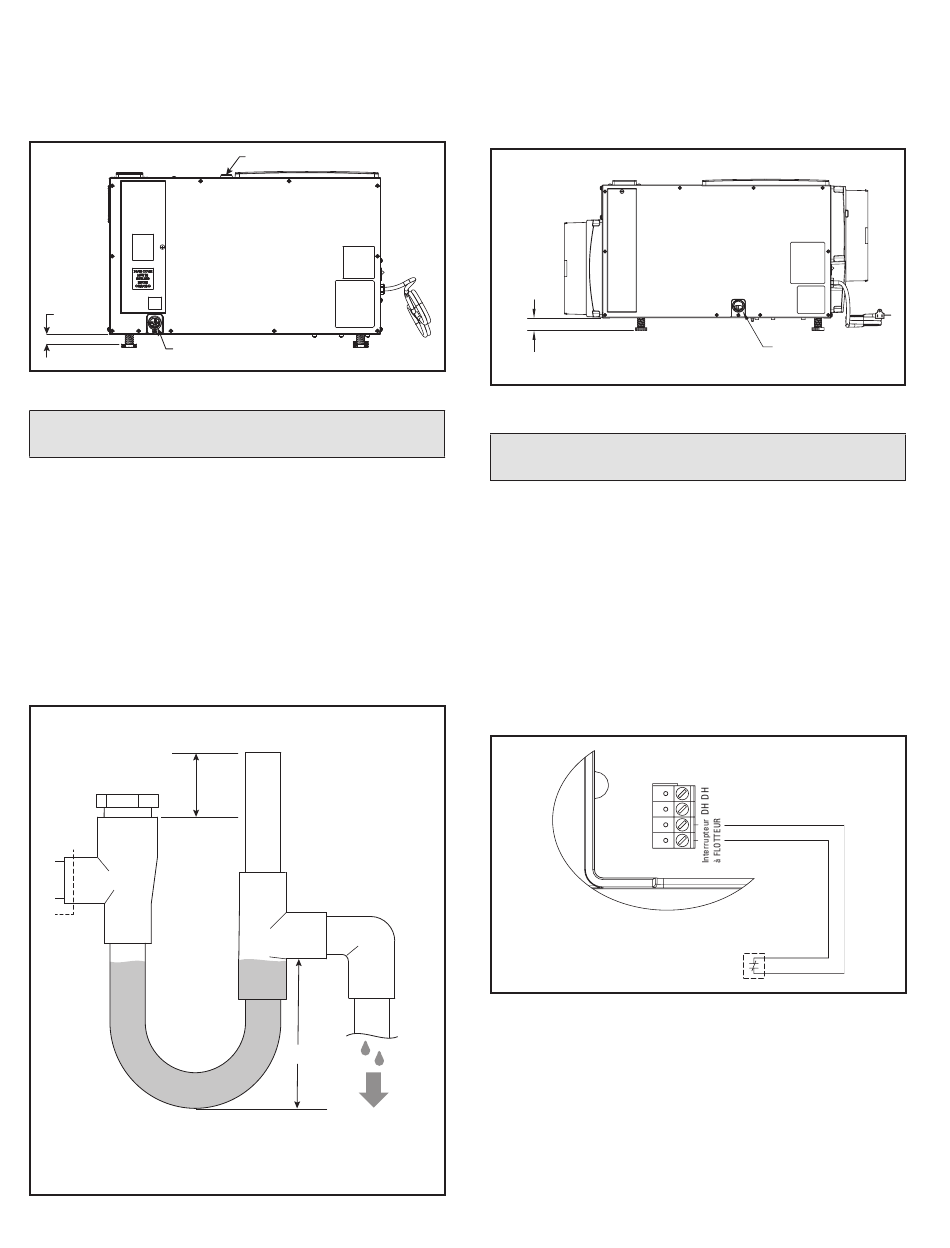

Figure 10. Mise à niveau de l'unité
Installation de l'évacuation –
modèle HCWHD4-130
La sortie d'évacuation du déshumidificateur peut être montée
dans le circuit à l'aide d'un manchon rigide en PVC de 19 mm
(¾ po) / raccord MNPT de 19 mm (¾ po). Veillez à toujours garder
une pente constante descendante entre le déshumidificateur et
l'évacuation. REMARQUE : Il est recommandé d'utiliser du ruban
pour filetage de tuyaux (PTFE) pour la connexion filetée et de
ne serrer qu'à la main.
Le déshumidificateur doit utiliser un siphon fourni sur le terrain.
Utilisez le siphon Lennox n
un siphon en P ou en J SCH en PVC de 19 mm (3/4 po). Le
siphon doit avoir une profondeur d'au moins 5 cm. L'utilisation
de cales sous le déshumidificateur pourrait s'avérer nécessaire
pour obtenir l'espace requis.
L'ÉVENT DOIT SE PROLONGER AU-DESSUS DE LA HAUTEUR
DU BAC D'ÉVACUATION DU SERPENTIN DE 51 MM
REGARD DE
NETTOYAGE
ENFONCEZ
(NE PAS COLLER)
T DE RÉDUCTION
DE 25 X 19 X 19 MM
AVEC BOUCHON
SIPHON EN P 49P66,
SIPHON EN J 91P90
DE LENNOX OU
TOUT SIPHON EN P
OU EN J SCH 40 EN
PVC DE 19 MM
LA CONDUITE D'ÉVACUATION DOIT AVOIR UNE PENTE
Figure 11. Siphon
NIVEAU À BULLE
de catalogue 49P66 ou 91P90 ou
o
ÉVENT
51 mm
PROFONDEUR
VERS L'ÉVACUATION
DU SIPHON
APPROUVÉE
D'AU MOINS 25 MM PAR 3 M DE LONGUEUR
MISE À NIVEAU
Les pieds peuvent être réglés pour mettre l'appareil à niveau et, le
cas échéant, pour permettre l'installation des raccords du drain et
un deuxième bac à condensats. La mise à niveau est nécessaire
pour assurer une bonne évacuation du déshumidificateur.
Reportez-vous à la Figure 12.
9,6 MM MIN.
50 MM MAX.
90-2592
Figure 12. Mise à niveau de l'unité
Bac à condensats, pompe à condensats et
interrupteur à flotteur
Installez toujours le déshumidificateur dans un bac à condensats
si l'emplacement se trouve dans un espace fini ou au-dessus d'un
tel espace. Respectez les codes locaux relatifs à l'évacuation
du bac à condensats. Si une pompe à condensats est requise,
installez-la également dans le bac à condensats.
Installez un interrupteur de sécurité anti-débordement à
condensats (c.-à-d. un interrupteur à flotteur) dans le bac à
condensats, retirez le cavalier installé en usine entre les bornes
de l'interrupteur à flotteur sur le régulateur et reliez l'interrupteur
à flotteur au déshumidificateur comme illustré dans la Figure 13.
Les interrupteurs de sécurité anti-débordement sur les pompes
à condensats peuvent être reliés aux bornes de l'interrupteur à
flotteur de la même manière.
Figure 13. Câblage de l'interrupteur à flotteur
6
ÉVACUATION DE 19 MM
INTERRUPTEUR À FLOTTEUR
NORMALEMENT FERMÉ
90-1885
90-1857
