Capteur de tension – option
Le capteur de tension en
option surveille des tensions
de 80 à 290 V ca. Ce capteur
de tension se connecte
sur l'une des cinq entrées
courant de ligne/de terre
du NGC-30-CRM.
Remarque: En utilisant le
capteur de tension, vous
perdez la possibilité de
surveiller le défaut de terre
et l'alimentation du circuit
concerné.

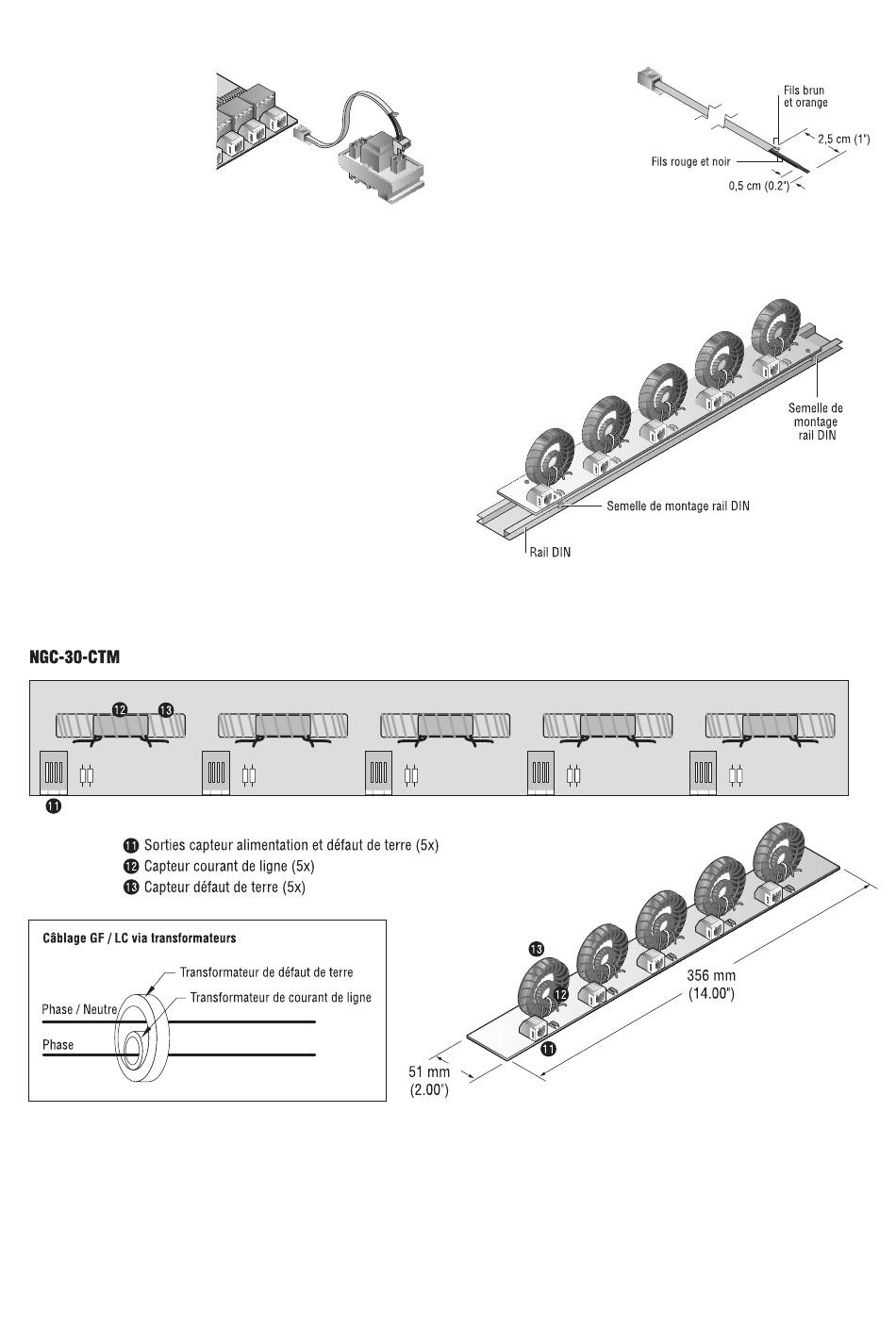

Montage du NGC-30-CTM
Chaque NGC-30-CTM se monte sur un rail DIN 35. Il doit
être installé entre le disjoncteur ou le bornier et le contacteur
ou le relais statique dans l'armoire électrique.
NOTICE D'INSTALLATION NGC-30-CTM
22 | nVent.com
Préparation du câble
Remarques:
1. Couper une extrémité
d'un câble de défaut de
terre/de ligne.
2. Dénuder l'isolant sur
environ 2,5 cm.
3. Dénuder l'isolant rouge et
noir sur environ 0,5 cm.
4. Connecter les fils rouge
et noir au bornier. La connexion
n'est pas sensible à la polarité.
5. Couper les fils brun et orange qui dépassent de l'extrémité.
